Die beiden Tragflächen-Sicherungen (siehe auch Bild 1,
Pos. 9) werden von oben in die vorbereiteten Schlitze am
Rumpfrücken gesteckt.
Die Öffnung (1) muss dabei nach oben zeigen und die
Tragflächensicherung muss soweit eingeschoben werden,
dass sie bündig abschließt.
Unser Tipp aus der Praxis:

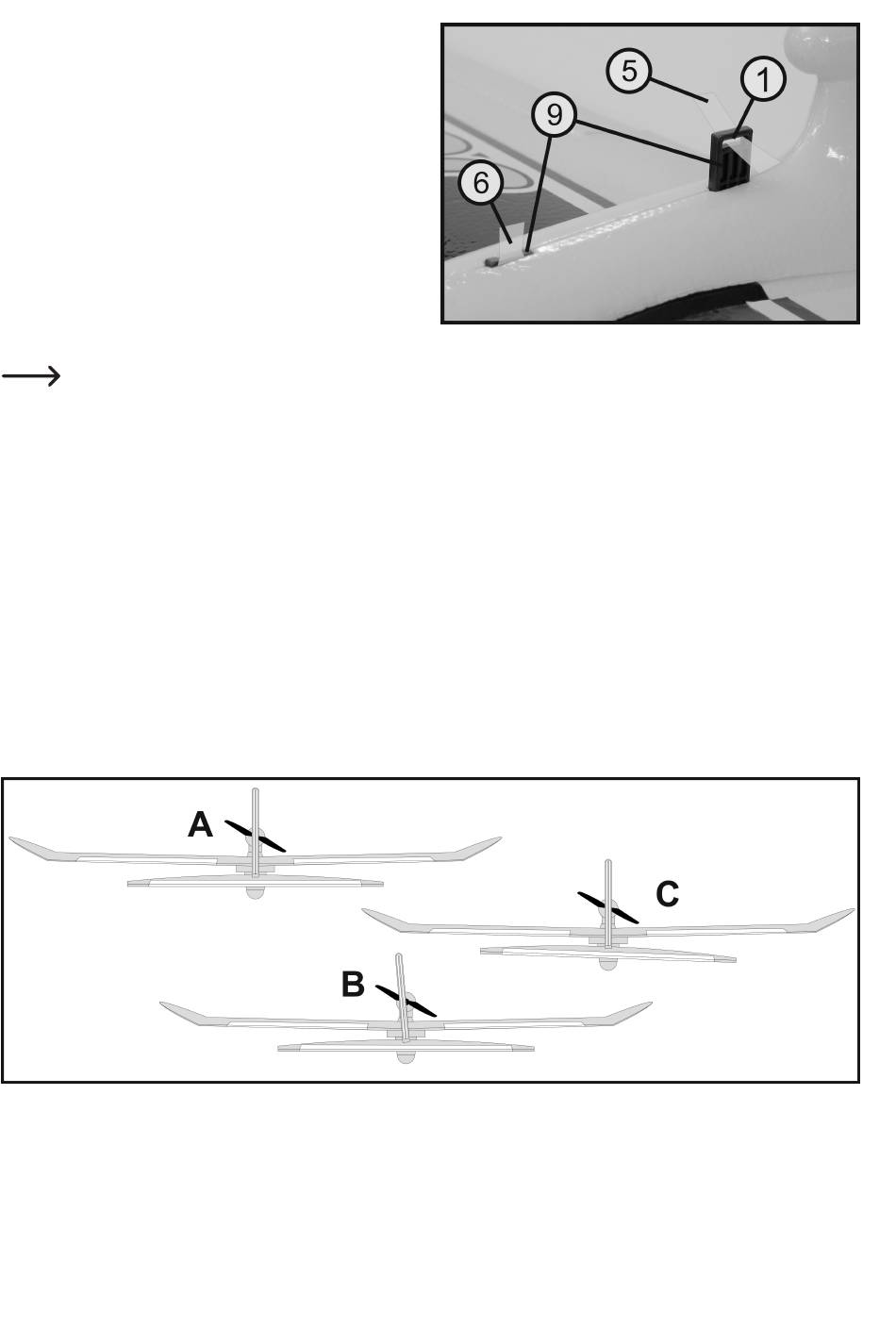

Bevor Sie die beiden Tragflächensicherungen montieren, schieben Sie einfach einen schmalen Streifen
Klebeband (siehe Bild 9, Pos. 5) durch die obere Öffnung der Tragflächensicherung (siehe Bild 9, Pos. 9).
Die Seite mit der Klebebeschichtung muss dabei nach oben zeigen.
Fügen Sie dann die beiden Kleberseiten zusammen, sodass eine Lasche (siehe Bild 9, Pos. 6) entsteht,
an der die Tragflächensicherung wieder leicht aus dem Rumpf gezogen werden kann.
e) Überprüfen der Leitwerksausrichtung
Wenn die Tragflächen montiert sind, können Sie die Ausrichtung der Leitwerke leicht prüfen. Betrachten Sie dazu Ihr
Modell mit etwas Abstand von hinten. Das Höhen- und Seitenleitwerk müssen zueinander im 90°-Winkel ausgerichtet
sein. Zudem muss das Höhenleitwerk parallel zur Tragfläche verlaufen (siehe Bild 10, Skizze A).
Eine Schrägstellung des Seitenleitwerks (siehe Bild 10, Skizze B) oder eine Schrägstellung des Höhenleitwerks (sie-
he Bild 10, Skizze C) kann durch Einschieben bzw. Unterlegen von dünnen Kartonstreifen korrigiert werden.
Bild 10
Bild 9
19
