11. Einstellen der Ruderanlenkungen

Nehmen Sie zunächst den Sender in Betrieb. Achten Sie dabei darauf, dass sich der Steuerknüppel für die Motordreh-
zahl und das Seitenruder in der untersten Stellung befindet.
a) Überprüfen der digitalen Trimmung
Bevor Sie die Ruderanlenkungen justieren, muss die digitale Trimmung am Sender kontrolliert werden. Dies ist wich-
tig, da die Einstellung der Trimmung gespeichert wird. Nach dem Aus- und wieder Einschalten des Senders werden
immer die zuletzt eingestellten Trimmwerte genutzt.
Die digitale Trimmung wird mit den Trimmtastern (siehe Bild 13, Pos. 2, 4, 9 und 11) eingestellt. Für den kompletten
Trimmbereich stehen von der Mittelstellung aus gesehen in beide Richtungen jeweils ca. 20 einzelne Schritte zur
Verfügung. Die beiden Endstellungen und die Mittelstellung werden einen längeren Signalton akustisch angezeigt.
Betätigen Sie nacheinander alle vier Taster und stellen Sie die Trimmung auf die Mittelstellung ein. Bei jedem Trimm-
schritt gibt der Sender einen Signalton ab. Im gleichen Rhythmus wird die Anzeige-LED im Sender kurz dunkel
geschaltet.
b) Überprüfen der Servohebel-Stellung

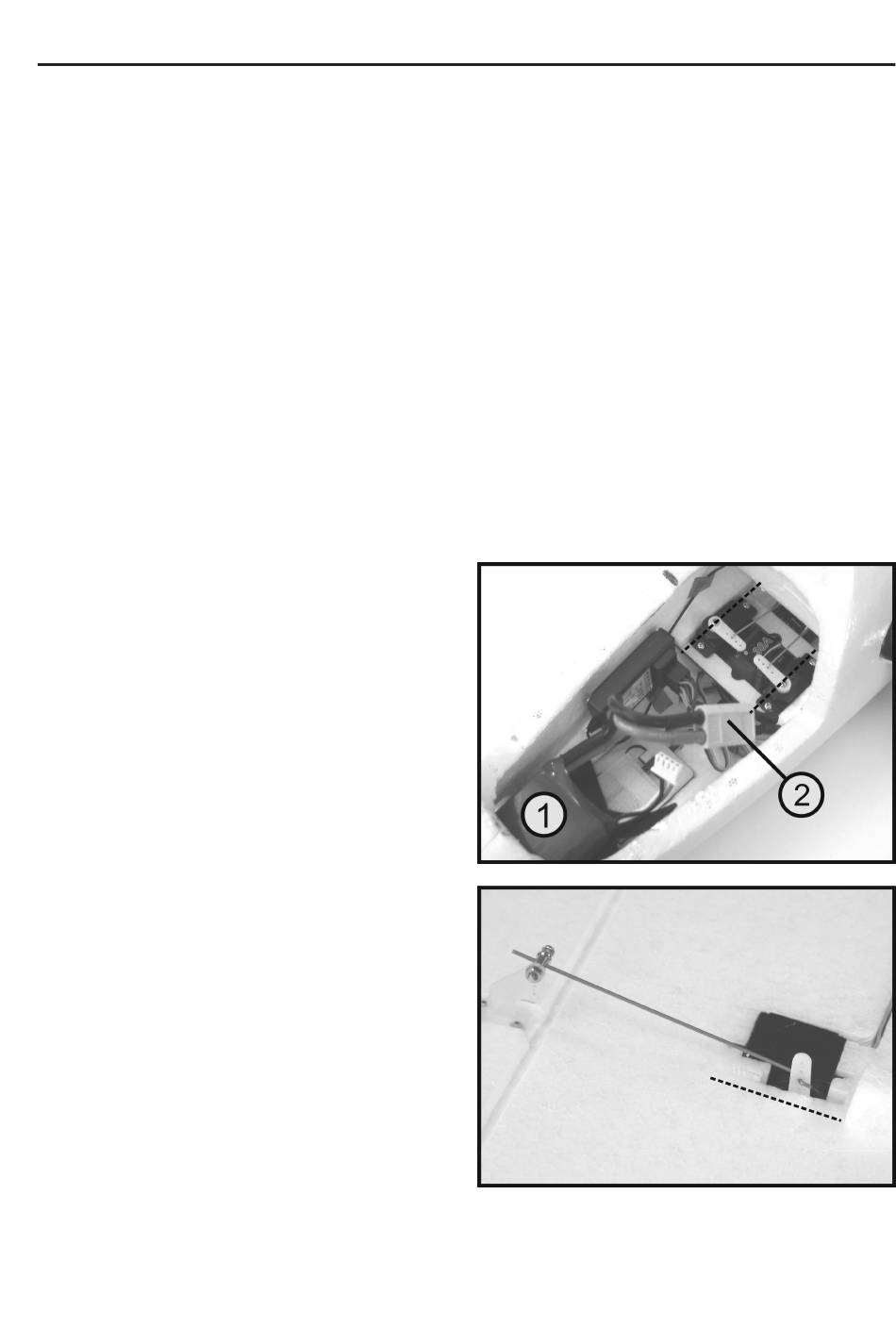

Wenn Sie die Trimmung eingestellt haben, können Sie die
Stellung der Servohebel überprüfen.
Schließen Sie dazu den voll geladenen Flugakku (1) mit
Hilfe des XT60-Steckers (2) am Flugregler im Modell an.
Der Steuerknüppel für die Motorfunktion muss sich dabei
in der unteren Stellung befinden. Der Flugregler gibt über
den Motor 5 Signaltöne ab und das Modell ist betriebs-
bereit.
Bei einer korrekten Montage müssen die Servohebel an-
nähernd im 90°-Winkel zur Servoausrichtung (gestrichelte
Linie) stehen.
Führen Sie die Überprüfung an den beiden Leitwerksser-
vos im Rumpf (obere Abbildung) als auch in den Quer-
ruderservos in den Tragflächen (untere Abbildung) durch.
Bild 16
