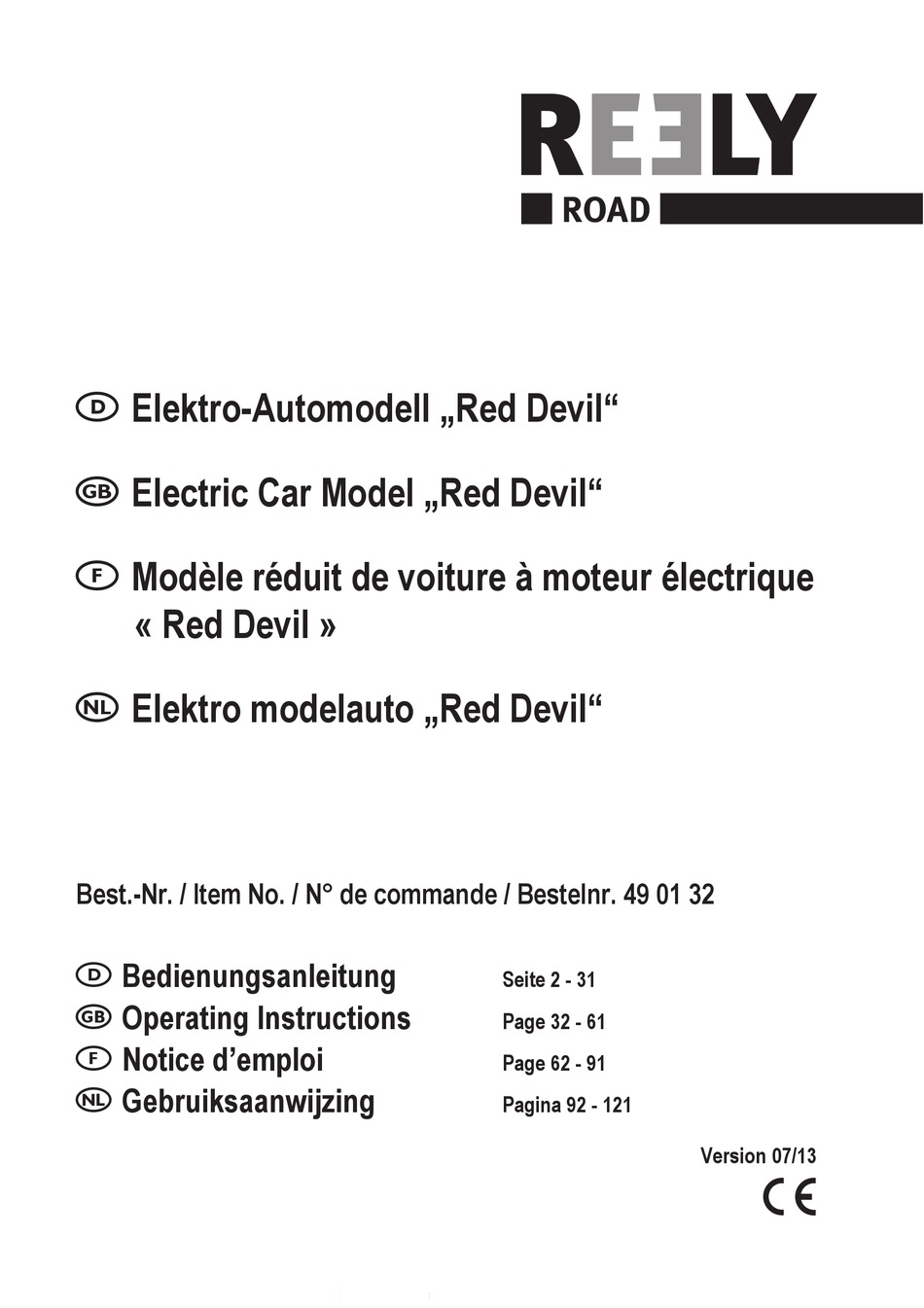

Elektro-Automodell „Red Devil"
Electric Car Model „Red Devil"
Modèle réduit de voiture à moteur électrique
« Red Devil »
Elektro modelauto „Red Devil"
Best.-Nr. / Item No. / N° de commande / Bestelnr. 49 01 32
Bedienungsanleitung
Operating Instructions
Notice d'emploi
Gebruiksaanwijzing
Seite 2 - 31
Page 32 - 61
Page 62 - 91
Pagina 92 - 121
Version 07/13
7
Werbung
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Reely Red Devil
Inhaltszusammenfassung für Reely Red Devil
- Seite 1 Elektro-Automodell „Red Devil“ Electric Car Model „Red Devil“ Modèle réduit de voiture à moteur électrique « Red Devil » Elektro modelauto „Red Devil“ Best.-Nr. / Item No. / N° de commande / Bestelnr. 49 01 32 ...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................3 Symbol-Erklärungen ............................4 Produktbeschreibung ............................4 Lieferumfang ................................4 Erforderliches Zubehör ............................5 Sicherheitshinweise .............................6 a) Allgemein ...............................6 b) Inbetriebnahme ..............................7 c) Fahren des Fahrzeugs ..........................7 Batterie- und Akkuhinweise ..........................9 Akkus laden ............................... 11 a) Fahrakku für das Fahrzeug laden ........................ 11 b) Akkus im Sender laden .......................... -
Seite 3: Einführung
Seite 13. Entsorgung ................................28 a) Allgemein ..............................28 b) Batterien und Akkus .............................28 14. Konformitätserklärung (DOC) ..........................28 15. Behebung von Störungen ..........................29 16. Technische Daten des Fahrzeugs ........................31 Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. -
Seite 4: Symbol-Erklärungen
Symbol-Erklärungen Das Symbol mit dem Ausrufezeichen weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder Bedienung hin. Das „Pfeil“-Symbol steht für spezielle Tipps und Bedienhinweise. Produktbeschreibung Bei diesem Produkt handelt es sich um ein allradangetriebenes Modellfahrzeug, das über die mitgelieferte Fernsteu- eranlage drahtlos per Funk gesteuert werden kann. -
Seite 5: Erforderliches Zubehör
Erforderliches Zubehör Zum Betrieb des Fahrzeugs ist noch diverses Zubehör erforderlich, das sich nicht im Lieferumfang befindet. Unbedingt erforderlich ist: • Akkus oder Batterien für den Sender (Typ und benötigte Anzahl siehe Bedienungsanleitung zur Fernsteueranlage) • Fahrakku für das Fahrzeug (Typ siehe Kapitel „Technische Daten“ am Ende dieser Bedienungsanleitung) • Ladegerät für Senderakkus bzw. Fahrakku Für einen optimalen Einsatz des Fahrzeugs empfehlen wir Ihnen weiterhin folgende Komponenten: • Ersatzreifen (um abgefahrene/beschädigte Reifen schnell wechseln zu können) • Montageständer (für Probeläufe und eine leichtere Wartung) • Diverses Werkzeug (z.B. 17er-Steckschlüssel für Radwechsel, Schraubendreher, Spitzzange, Sechskantschlüs- sel) • Druckluftspray (für Reinigungszwecke) • Schraubensicherungslack (um gelöste Schraubenverbindungen wieder zu fixieren) Die Ersatzteilliste zu diesem Produkt finden Sie auf unserer Website www.conrad.com im Download-Be- reich zum jeweiligen Produkt. -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie. -
Seite 7: B) Inbetriebnahme
b) Inbetriebnahme Die Anleitung zur Fernsteueranlage liegt getrennt bei. Beachten Sie unbedingt die dort enthaltenen Sicher- heitshinweise und alle weiteren Informationen! • Verwenden Sie nur geeignete Fahrakkus für das Fahrzeug. Betreiben Sie den Fahrtregler niemals über ein Netzteil, auch nicht zu Testzwecken. Dieses Fahrzeug ist ausschließlich für einen LiPo-Fahrakku mit 4 Zellen (Nennspannung 14,8 V) oder einen NiMH-Fahrakku mit 12 Zellen (Nennspannung 14,4 V) geeignet. - Seite 8 • Fahren Sie nicht bei Regen, durch nasses Gras, Wasser, Schlamm oder Schnee. Das Modell ist nicht wasserfest oder wasserdicht. Feuchtigkeit führt nicht nur zu Korrosion, sondern die Elektronik wird dadurch beschädigt. Bei LiPo-Akkus kann eindringende Feuchtigkeit zu einem Brand des Akkus oder gar einer Explosion führen! • Lassen Sie immer den Sender eingeschaltet, solange das Fahrzeug in Betrieb ist. • Zum Abstellen des Fahrzeugs schalten Sie immer zuerst den Fahrtregler des Fahrzeugs aus und trennen Sie anschließend den Fahrakku vollständig vom Fahrtregler.
-
Seite 9: Batterie- Und Akkuhinweise
Batterie- und Akkuhinweise Obwohl der Umgang mit Batterien und Akkus im täglichen Leben heute eine Selbstverständlichkeit ist, bestehen zahlreiche Gefahren und Probleme. Speziell bei LiPo-/LiIon-Akkus mit ihrem hohen Energieinhalt (im Vergleich zu herkömmlichen NiMH-Akkus) sind diverse Vorschriften unbedingt einzuhalten, da andern- falls Explosions- und Brandgefahr besteht. - Seite 10 • Entnehmen Sie den Akku zum Laden aus dem Modell. • Platzieren Sie Ladegerät und Akku auf einer hitzefesten, unbrennbaren Oberfläche. • Ladegerät und Akkus erwärmen sich beim Ladevorgang. Halten Sie deshalb ausreichend Abstand zwischen Lade- gerät und Akku, legen Sie den Akku niemals auf das Ladegerät. Decken Sie Ladegerät und Akku niemals ab. Setzen Sie Ladegerät und Akku keinen hohen/niedrigen Temperaturen sowie direkter Sonneneinstrahlung aus. • Laden Sie Akkus niemals unbeaufsichtigt. • Laden Sie Akkus regelmäßig nach (etwa alle 2 - 3 Monate), da es andernfalls durch eine Selbstentladung der Akkus zu einer Tiefentladung kommt.
-
Seite 11: Akkus Laden
Akkus laden a) Fahrakku für das Fahrzeug laden • Im Lieferumfang des Fahrzeugs ist kein Fahrakku enthalten, dieser muss getrennt erworben werden. Somit haben Sie selbst die Wahl, ob Sie für das Fahrzeug einen günstigen Einsteiger-Akku oder einen hochwertigen Profi-Akku mit großer Kapazität verwenden wollen. • Der Fahrakku ist bei Lieferung in der Regel leer und muss aufgeladen werden. Bevor ein Fahrakku seine maximale Leistung bringt, sind mehrere vollständige Entlade- und Ladezyklen erforderlich. • Falls Sie noch „alte“ NiCd-Fahrakkus einsetzen, so sollten diese nach Möglichkeit immer vollständig „leer“ gefahren werden, da es beim mehrmaligen Aufladen eines „halbvollen“ NiCd-Fahrakkus zum sog. Memory-Effekt kommen kann. Das bedeutet, dass der Fahrakku seine Kapazität verliert, er gibt nicht mehr die ganze gespeicherte Energie ab, die Fahrzeit wird geringer. -
Seite 12: Inbetriebnahme
Inbetriebnahme a) Karosserie abnehmen, Antennenkabel verlegen, Heckspoiler montieren Nehmen Sie zuerst die Karosserie ab. Entfernen Sie dazu die Sicherungsclipse und ziehen Sie die Karosserie nach oben ab. Wenn die Antenne noch nicht seitlich im Fahrzeug einge- steckt ist, so führen Sie das Antennenkabel durch das mit- gelieferte Antennenröhrchen (1) und stecken Sie es in die entsprechende Halterung (2) seitlich am Fahrzeug. -
Seite 13: Einlegen Des Fahrakkus In Das Fahrzeug
d) Einlegen des Fahrakkus in das Fahrzeug Achtung! Der Fahrakku darf noch nicht mit dem Fahrtregler verbunden werden. Nehmen Sie zunächst den Sender in Betrieb, siehe Kapitel 9. b) und c). Wichtig! Dieses Fahrzeug ist ausschließlich für einen LiPo-Fahrakku mit 4 Zellen (Nennspannung 14,8 V) oder einen NiMH-Fahrakku mit 12 Zellen (Nennspannung 14,4 V) geeignet. -
Seite 14: Fahrtregler Einschalten
f) Fahrtregler einschalten Schalten Sie den Fahrtregler ein, indem Sie den Schiebeschalter (siehe Bild in Kapitel 9. e) in Richtung Fahrzeugheck bewege (Schalterstellung „ON“). Warten Sie dann ein paar Sekunden (Gas-/Bremshebel am Sender in der Neutral- stellung lassen, nicht bewegen). Sollte der Antrieb des Fahrzeugs starten, obwohl sich der Gas-/Bremshebel am Sender in der Neutralstel- lung befindet, so verstellen Sie die Trimmung am Sender, bis der Motor stehen bleibt. - Seite 15 Beim Wechsel zwischen Vorwärts- und Rückwärtsfahrt muss sich der Gas-/Bremshebel kurz (ca. 1 Sekunde) in der Neutralstellung befinden (Neutralstellung = Hebel loslassen, nicht bewegen). Wird der Gas-/Bremshebel direkt ohne Pause von Vorwärts- auf Rückwärtsfahrt gezogen, erfolgt die Bremsfunktion des Antriebs (Fahrzeug fährt NICHT rückwärts). Ist der Fahrakku leer, so warten Sie unbedingt mindestens 5 - 10 Minuten, bis sich der Motor und der Fahrtregler ausreichend abgekühlt haben.
-
Seite 16: Fahrt Beenden
Da die Stromversorgung des Empfängers über den Fahrtregler/Fahrakku erfolgt, führt ein schwacher oder leerer Fahrakku zu ungewollten Bewegungen des Fahrzeugs (z.B. Zucken des Lenkservos o.ä.). Beispielsweise verringert sich die Spannung beim Fahrakku bei Vollgas kurzzeitig soweit, dass der Empfänger nicht mehr die erforderliche Betriebsspannung bekommt. -
Seite 17: Fahrtregler Programmieren
Fahrtregler programmieren a) Programmierung von Neutral- und Vollgasstellung Wenn das Fahrzeug in der Neutralstellung des Gas-/Bremshebels nicht ruhig stehen bleibt, können Sie am Sender die Trimmung für die Fahrfunktion korrigieren. Sollte der Trimmweg nicht ausreichen (oder wenn die Trimmung bereits fast am Ende des Trimmwegs steht), so können Sie die Neutralstellung und die Vollgasstellungen für Vorwärts-/Rückwärtsfahrt neu programmieren. -
Seite 18: Programmierung Der Sonderfunktionen
b) Programmierung der Sonderfunktionen Der Fahrtregler ist ab Werk bereits mit den sinnvollsten Voreinstellungen vorprogrammiert worden. Wenn ein LiPo-Akku als Fahrakku verwendet wird, so kontrollieren Sie die Grundeinstellung des Fahrtreg- lers, ob der Unterspannungsschutz aktiviert ist (normalerweise 3,0 V/Zelle). Bei ausgeschalteter Unterspan- nungserkennung kommt es andernfalls zu einer Tiefentladung des LiPo-Akkus, was diesen zerstört. - Seite 19 Rote LED blinkt..Grüne LED blinkt..Funktion 1x kurz 2x kurz 3x kurz 4x kurz 5x kurz 1x lang, 1x lang, 1x lang, 1x lang, (+ Piepton) 1x kurz 2x kurz 3x kurz 4x kurz 1x kurz 1: Fahrfunktion Vorwärts/ Vorwärts/Bremse/ Vorwärts/ Bremse Rückwärts...
-
Seite 20: Reset Des Fahrtreglers
• Funktion #4, grüne LED blinkt 4x kurz: Startmodus beim Losfahren Abhängig von der Einstellung erfolgt das Losfahren mit weniger oder mehr Kraft. Je höher der Einstellwert, umso mehr Strom zieht der Motor aus dem angeschlossenen Akku; entsprechend hochwertiger muss dieser sein. Ein höherer Einstellwert sollte außerdem nur bei losem Untergrund verwendet werden, da es andernfalls zu einer Überlastung des Antriebs kommt (Getriebe, Differenziale). -
Seite 21: Einstellmöglichkeiten Am Fahrzeug
Einstellmöglichkeiten am Fahrzeug a) Einstellung des Radsturzes Der Radsturz bezeichnet die Neigung der Radebene gegenüber der Senkrechten. Negativer Sturz Positiver Sturz (Radoberkanten zeigen nach innen) (Radoberkanten zeigen nach außen) Die Einstellung der Räder bei den beiden Abbildungen oben ist übertrieben dargestellt, um Ihnen den Un- terschied zwischen negativem und positivem Sturz zu zeigen. - Seite 22 Sturz negativer einstellen: Obere Kugelkopfschraube (A) nach rechts im Uhrzeigersinn drehen, untere Kugelkopfschraube (B) nach links gegen den Uhrzeigersinn drehen. Sturz positiver einstellen: Obere Kugelkopfschraube (A) nach links gegen den Uhrzeigersinn drehen, untere Kugelkopfschraube (B) nach rechts im Uhrzeigersinn drehen. Verdrehen Sie die Kugelkopfschrauben (A) und (B) über den kleinen Sechskantschlüssel (D) nur jeweils um eine Viertel-Umdrehung und prüfen Sie anschließend das veränderte Fahrverhalten.
-
Seite 23: Einstellung Der Spur
b) Einstellung der Spur Die Spur (Vorspur = Bild „A“, Nachspur = Bild „B“) bezeichnet die Stellung der Radebene zur Fahrtrichtung. Während der Fahrt werden die Räder durch den Rollwiderstand vor- ¦ ¦ ne auseinandergedrückt und stehen daher nicht mehr exakt parallel zur Fahrtrichtung. -
Seite 24: Einstellung Der Stoßdämpfer
c) Einstellung der Stoßdämpfer Vorderachse Hinterachse Am oberen Ende des Stoßdämpfers kann die Einstellung der Feder-Vorspannung durch das Einfügen von Kunststoff- clipsen vorgenommen werden. Die Stoßdämpfer an Vorderachse und Hinterachse des Fahrzeugs können oben an der Dämpferbrücke (B) und am unteren Querlenker (C) in verschiedenen Positionen montiert werden. -
Seite 25: Einstellung Des Servo-Savers
e) Einstellung des Servo-Savers Die Lenkung des Fahrzeuges ist als Achsschenkellenkung ausgelegt. Die Schwenkbewegung des Servohebels (A) wirkt über das Lenkgestänge (B) auf einen Arm (C) des Servo-Sa- vers. Der Servo-Saver besteht aus zwei rechtwinklig zueinan- der angeordneten Hebeln (C und D), die nicht starr mit- einander verbunden sind, sondern sich über eine Feder in einer Ebene mit dem Lenkgestänge gegeneinander bewegen lassen. -
Seite 26: G) Zahnflankenspiel Einstellen
g) Zahnflankenspiel einstellen Der Abstand zwischen Motorritzel (A) und Hauptzahnrad (B) muss so gering wie möglich sein, ohne dass jedoch die Zahnräder streng laufen. Wie erreicht man dies? Lösen Sie die beiden Befestigungsschrauben (D) der Mo- torhalteplatte (C) ein kleines Stück. Schieben Sie dann den Motor mit dem Motorritzel mit sanftem Druck in Rich- tung Hauptzahnrad. -
Seite 27: Reinigung Und Wartung
Reinigung und Wartung a) Allgemein Vor einer Reinigung oder Wartung ist der Fahrtregler auszuschalten und der Fahrakku vom Fahrregler vollständig zu trennen. Falls Sie vorher mit dem Fahrzeug gefahren sind, lassen Sie alle Teile (z.B. Motor, Fahrtregler usw.) zuerst vollständig abkühlen. Reinigen Sie das ganze Fahrzeug nach dem Fahren von Staub und Schmutz, verwenden Sie z.B. -
Seite 28: Entsorgung
Entsorgung a) Allgemein Elektrische und elektronische Geräte dürfen nicht in den Hausmüll! Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften. Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt von dem Produkt. b) Batterien und Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt! Schadstoffhaltige Batterien/Akkus sind mit nebenstehendem Symbol gekennzeichnet, das auf das Verbot... -
Seite 29: Behebung Von Störungen
Behebung von Störungen Auch wenn das Modell nach dem heutigen Stand der Technik gebaut wurde, kann es dennoch zu Fehlfunktionen oder Störungen kommen. Aus diesem Grund möchten wir Ihnen aufzeigen, wie Sie eventuelle Störungen beseitigen können. Beachten Sie außerdem die beiliegende Bedienungsanleitung zur Fernsteueranlage. Das Modell reagiert nicht oder nicht richtig • Bei 2,4 GHz-Fernsteueranlagen muss der Empfänger am Sender angelernt werden. Dieser Vorgang wird z.B. mit den englischen Begriffen „Binding“... - Seite 30 Der Geradeauslauf stimmt nicht • Stellen Sie den Geradeauslauf am Sender mit der zugehörigen Trimmfunktion für die Lenkung ein. • Überprüfen Sie das Lenkgestänge, den Servoarm, den Servosaver und dessen Verschraubung. • Hatte das Fahrzeug einen Unfall? Dann prüfen Sie das Fahrzeug auf defekte oder gebrochene Teile und tauschen Sie diese aus. Die Lenkung ist gegenläufig zur Bewegung des Drehrads am Sender • Aktivieren Sie am Sender die Reverse-Einstellung für die Lenkfunktion. Die Fahrfunktion ist gegenläufig zur Bewegung des Gas-/Bremshebels am Senders • Normalerweise muss das Fahrzeug nach vorne fahren, wenn der Gas-/Bremshebel am Sender zum Griff hin gezo- gen wird. Ist dies nicht der Fall, so aktivieren Sie am Sender die Reverse-Einstellung für die Fahrfunktion. • Wurde der Motor vom Fahrtregler abgesteckt, so vertauschen Sie zwei der drei Motorkabel gegeneinander. Die Lenkung funktioniert nicht oder nicht richtig, Lenkausschlag am Fahrzeug zu gering • Falls der Sender eine Dualrate-Einstellung bietet, kontrollieren Sie diese (Bedienungsanleitung zum Sender beach- ten).
-
Seite 31: Technische Daten Des Fahrzeugs
Technische Daten des Fahrzeugs Maßstab ..........1:8 Geeigneter Fahrakku ......4zelliger LiPo-Fahrakku (Nennspannung 14,8 V) oder 12zelliger NiMH-Fahr- akku (Nennspannung 14,4 V) Antrieb ..........Brushless-Elektromotor Allrad-Antrieb über Kardanwelle Differenzial in Vorder- und Hinterachse, Mitteldifferenzial Fahrwerk ..........Einzelradaufhängung, Doppelquerlenker Öldruckstoßdämpfer mit Spiralfedern, einstellbar Spur der Vorderräder einstellbar Sturz der Vorder- und Hinterräder einstellbar Servo-Saver für das Lenkservo, einstellbar Abmessungen (L x B x H) .....515 x 310 x 195 mm... - Seite 124 ! Impressum Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Er- fassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbe- halten.
