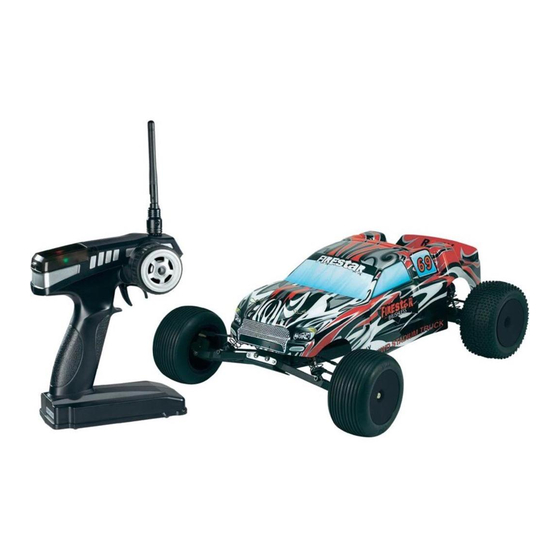

Reely Firestar Bedienungsanleitung
1:10 ep stadium truck brushless 2.4ghz 2wd rtr
Vorschau ausblenden
Andere Handbücher für Firestar:
- Bedienungsanleitung (112 Seiten) ,
- Bedienungsanleitung (84 Seiten)
Verwandte Anleitungen für Reely Firestar
Inhaltszusammenfassung für Reely Firestar
- Seite 1 1:10 EP Stadium Truck „Firestar“ Brushless 2.4GHz 2WD RtR Best.-Nr. / Item No. / N° de commande / Bestelnr.: 23 80 08 Bedienungsanleitung Seite 2 - 30 Operating Instructions Page 31 - 59 Notice d’emploi Page 60 - 88 ...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................. 3 Bestimmungsgemäße Verwendung ......................... 4 Lieferumfang ..............................4 Symbol-Erklärung ............................. 4 Sicherheitshinweise ............................5 a) Allgemein ..............................5 b) Inbetriebnahme ............................6 c) Fahren des Fahrzeugs ..........................7 Batterie- und Akkuhinweise ..........................8 Akkus laden ............................... 9 a) Fahrakku für Fahrzeug laden ........................ -
Seite 3: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Be- dienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 4: Bestimmungsgemäße Verwendung
2. Bestimmungsgemäße Verwendung Bei diesem Produkt handelt es sich um ein Modellfahrzeug, das über den mitgelieferten Sender drahtlos per Funk gesteuert werden kann. Das Chassis ist fahrfertig aufgebaut. Das Produkt ist kein Spielzeug, es ist nicht für Kinder unter 14 Jahren geeignet. Beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung. -
Seite 5: Sicherheitshinweise
5. Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie. -
Seite 6: B) Inbetriebnahme
b) Inbetriebnahme Die Anleitung zur Fernsteueranlage liegt getrennt bei. Beachten Sie unbedingt die dort enthaltenen Sicherheitshinweise und alle weiteren Informationen! • Verwenden Sie nur geeignete Fahrakkus für das Fahrzeug. Betreiben Sie den Fahrtregler niemals über ein Netzteil, auch nicht zu Testzwecken. Dieses Fahrzeug ist ausschließlich für NiMH-Akkus mit 6 Zellen (Nennspannung des Fahrakkus 7.2V) oder LiPo-Akkus mit 2 Zellen (Nennspannung des Fahrakkus 7.4V) geeignet. -
Seite 7: Fahren Des Fahrzeugs
c) Fahren des Fahrzeugs • Der unsachgemäße Betrieb kann schwerwiegende Personen- und Sachschäden verursachen! Fahren Sie nur, solange Sie direkten Sichtkontakt zum Modell haben. Fahren Sie deshalb auch nicht bei Nacht. • Fahren Sie nur, wenn Ihre Reaktionsfähigkeit uneingeschränkt gegeben ist. Müdigkeit, Alkohol- oder Medikamen- ten-Einfluss kann, wie bei einem echten Kraftfahrzeug, zu Fehlreaktionen führen. -
Seite 8: Batterie- Und Akkuhinweise
6. Batterie- und Akkuhinweise • Batterien/Akkus gehören nicht in Kinderhände. • Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie in einem solchen Fall sofort einen Arzt auf! •... -
Seite 9: Akkus Laden
7. Akkus laden a) Fahrakku für Fahrzeug laden • Im Lieferumfang des Fahrzeugs ist kein Fahrakku enthalten, dieser muss getrennt erworben werden. Somit haben Sie selbst die Wahl, ob Sie für das Fahrzeug einen günstigen Einsteiger-Akku oder einen hochwertigen Profi-Akku mit großer Kapazität verwenden wollen. -
Seite 10: Inbetriebnahme
8. Inbetriebnahme a) Abnehmen der Karosserie Die Karosserie wird mit Halteklammern gesichert, die aus den Haltebolzen herausgezogen werden müssen. Anschlie- ßend kann die Karosserie nach oben abgehoben werden. b) Antennenkabel des Empfängers verlegen Wickeln Sie das Antennenkabel vollständig ab und glätten Sie es vorsichtig. -
Seite 11: Anschließen Des Fahrakkus An Den Fahrtregler
Wenn Sie einen 2zelligen LiPo-Akku anschließen wollen, müssen Sie den Fahrtregler über die optional erhältliche Programmierkarte (nicht im Lieferumfang, muss getrennt bestellt werden) umprogrammieren! Nur dann wird der Unterspannungsschutz für LiPo-Akkus (3.0 V pro Zelle) aktiviert! Ziehen Sie die beiden Sicherungsclipse (1) ab; heben Sie dann die Haltestrebe (2) nach oben ab. -
Seite 12: Karosserie Aufsetzen Und Befestigen
h) Karosserie aufsetzen und befestigen Führen Sie das Antennenröhrchen von der Unterseite der Karosserie durch die vorgesehene Öffnung. Setzen Sie die Karosserie auf die Halterungen auf und sichern Sie die Fahrzeugverkleidung mit den zu Beginn entfernten Sicherungs- clipsen. i) Steuern des Fahrzeugs Bedienen Sie den Gashebel für die Fahrfunktion nur sehr vorsichtig und fahren Sie zu Beginn nicht zu schnell, bis Sie sich mit der Reaktion des Fahrzeugs auf die Bedienung vertraut gemacht haben. -
Seite 13: Fahrt Beenden
Beenden Sie das Fahren sofort, wenn Sie ungewöhnliche Reaktionen des Fahrzeugs auf die Steuerbe- fehle am Sender feststellen oder wenn das Fahrzeug nicht mehr reagiert. Dieses Verhalten könnte durch einen schwachen Fahrakku, schwache Batterien/Akkus im Sender oder einem zu großen Abstand zwischen Fahrzeug und Sender verursacht werden. Auch eine zusammengewickelte Empfängerantenne, Störungen auf dem verwendeten Funkkanal (z.B. -
Seite 14: Einstellmöglichkeiten Am Fahrzeug
9. Einstellmöglichkeiten am Fahrzeug a) Einstellung des Radsturzes Der Radsturz bezeichnet die Neigung der Radebene gegenüber der Senkrechten. Negativer Sturz Positiver Sturz (Radoberkanten zeigen nach innen) (Radoberkanten zeigen nach außen) Die Einstellung der Räder bei den beiden Abbildungen oben ist übertrieben dargestellt, um Ihnen den Unterschied zwischen negativem und positivem Sturz zu zeigen. - Seite 15 Radsturz an der Hinterachse einstellen: Die Verstellung des Radsturzes erfolgt wie bei der Vorderachse durch das Verdrehen des oberen Quer- lenkers (1). Da der obere Querlenker je ein Links- und Rechtsge- winde hat, müssen Sie den Querlenker zum Verstel- len des Radsturzes nicht ausbauen. Am Achsschenkel befinden sich noch mehrere Auf- hängungspunkte (2) für den oberen Querlenker.
-
Seite 16: Einstellung Der Spur
b) Einstellung der Spur Die Spur (Vorspur = Bild „a“, Nachspur = Bild „b“) bezeichnet die Stel- lung der Radebene zur Fahrtrichtung. Während der Fahrt werden die Räder durch den Rollwiderstand vorne ¦ ¦ auseinandergedrückt und stehen daher nicht mehr exakt parallel zur Fahrtrichtung. -
Seite 17: Einstellung Der Stoßdämpfer
c) Einstellung der Stoßdämpfer Vorderachse Hinterachse Die Stoßdämpfer an Vorderachse und Hinterachse des Fahrzeugs können am unteren Querlenker (1) und an der Dämpferbrücke (2) in verschiedenen Positionen montiert werden. Am oberen Ende des Stoßdämpfers lässt sich die Feder-Vorspannung durch das Verdrehen eines Rändelrads (3) verändern. -
Seite 18: Einstellen Der Rutschkupplung
d) Einstellen der Rutschkupplung Die Rutschkupplung unter der transparenten Abdeckung schützt das Getriebe vor Überlastung beim Anfahren z.B. auf besonders griffigem Untergrund. Außerdem wird dabei vermieden, dass sich das Fahrzeug durch das hohe Dreh- moment des Brushless-Antriebs beim Anfahren überschlägt. Nach dem Entfernen der Abdeckkappe (1) lässt sich die dar- unter sichtbare Sechskantmutter verstellen. -
Seite 19: Fahrtregler Programmieren
Fahrtregler programmieren Der Fahrtregler ist ab Werk mit den für das Fahrzeug idealen Einstellungen vorprogrammiert. Eine Änderung der Vorprogrammierung ist nur über die optionale Programmierkarte möglich. Diese kann als Zubehör bestellt werden, sie befindet sich nicht im Lieferumfang. a) Programmierung der Neutralstellung ohne Programmierkarte •... - Seite 20 „Neutral Auto“: Bei der Stellung „Neutral Auto“ wird nach dem Einschalten des Fahrtreglers die aktuelle Stellung des Gas-/Bremshebels am Sender als Neutralstellung übernommen. „Manual“: In der Stellung „Manual“ kann später beim ersten Einschalten des Fahrtreglers (wenn er wieder mit dem Empfänger verbunden ist) die Neutral- und Vollgas-Stellung für vorwärts und rückwärts programmiert werden.
-
Seite 21: Programmierung Der Sonderfunktionen
c) Programmierung der Sonderfunktionen Die Programmierung der Sonderfunktionen ist ausschließlich über die optionale Programmierkarte mög- lich (nicht im Lieferumfang, als Zubehör erhältlich) Gehen Sie zur Programmierung wie folgt vor: • Schalten Sie den Fahrtregler aus und ziehen Sie den Stecker des Fahrtreglers aus dem Empfänger. Merken Sie sich die richtige Orientierung und Position des Steckers im Empfänger! •... - Seite 22 „Battery Type“ Stellen Sie hier den von Ihnen verwendeten Akkutyp ein. Bei falscher Einstellung kann es zur Beschädigung des Fahrtreglers und des Akkus kommen (z.B. Tiefentladung bei LiPo-Akkus). Das hier gelieferte Fahrzeug und der eingebaute Motor ist ausschließlich für NiMH-Akkus mit 6 Zellen (Nennspannung 7.2V) oder LiPo-Akkus mit 2 Zellen (Nennspannung 7.4V) geeignet.
- Seite 23 Manuelle Erkennung der Neutralstellung ist aktiv (Einstellung „Manual“) • Der Motor gibt 3 Piep-Töne aus. Die folgende Programmierung muss innerhalb 15 Sekunden erfolgen, da der Fahrtregler andernfalls aus Sicherheitsgründen die automatische Erkennung für die Neutralstellung wieder aktiviert. Für eine nochmalige Programmierung ist der Fahrtregler wieder mit der Programmierkarte zu verbinden, anschließend muss die Einstellung „Manual“...
-
Seite 24: Reinigung Und Wartung
Reinigung und Wartung a) Allgemein Vor einer Reinigung oder Wartung ist das Fahrzeug auszuschalten und der Akkupack vom Fahrtregler vollständig zu trennen. Falls Sie vorher mit dem Fahrzeug gefahren sind, lassen Sie alle Teile (z.B. Motor, Fahrtregler usw.) zuerst vollständig abkühlen. Reinigen Sie das ganze Fahrzeug nach dem Fahren von Staub und Schmutz, verwenden Sie z.B. -
Seite 25: Einstellen Des Zahnflankenspiels
b) Einstellen des Zahnflankenspiels Beim Austausch des Elektromotors oder des Motorritzels oder beim Erneuern des Hauptzahnrades muss das Zahn- flankenspiel eingestellt werden. Lösen Sie dazu die beiden Befestigungsschrauben des Elektromotors so weit, dass Sie den Motor mit sanftem Druck verschieben können (der Motor darf nicht in der Halterung wackeln!). Das Motorritzel und das Hauptzahnrad greifen nun spielfrei ineinander. -
Seite 26: C) Reifenwechsel
c) Reifenwechsel • Vorderachse An der Vorderachse sind zwei Kugellager, eins auf der Außenseite der Felge (1) und eins in- nen (2). Achten Sie deshalb beim Reifenwechsel darauf, dass die Kugellager aus der Felge entfernt und in die neue Felge eingesetzt werden. Achten Sie außerdem auf die richtige Lage der Abstandshülse (3) •... -
Seite 27: Entsorgung
Entsorgung a) Allgemein Elektrische und elektronische Geräte dürfen nicht in den Hausmüll! Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschrif- ten. b) Batterien und Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet;... -
Seite 28: Behebung Von Störungen
Behebung von Störungen Auch wenn das Modell nach dem heutigen Stand der Technik gebaut wurde, kann es dennoch zu Fehlfunktionen oder Störungen kommen. Aus diesem Grund möchten wir Ihnen aufzeigen, wie Sie eventuelle Störungen beseitigen kön- nen. Das Modell reagiert nicht •... - Seite 29 Lenkung bzw. Fahrbewegung gegenläufig zur Bewegung von Lenkrad und Gas-/Bremshebel des Senders • Bringen Sie die Reverse-Schalter für die Lenkung und den Antrieb am Sender in die richtige Position. • Wenn der Brushless-Motor vom Fahrtregler abgesteckt und wieder angesteckt wurde (ggf. bei diesem Fahrzeug nicht möglich, da keine Steckverbindung zwischen Motor und Fahrtregler vorhanden ist), so stimmt die Zuordnung der drei Verbindungskabel nicht.
-
Seite 30: Technische Daten Des Fahrzeugs
Technische Daten des Fahrzeugs Maßstab: ........... 1:10 Für das Fahrzeug geeigneter Fahrakku: . NiMH-Akkupack mit 6 Zellen (Nennspannung 7.2V) oder LiPo-Akkupack mit 2 Zellen (Nennspannung 7.4V) Der Fahrtregler ist für einen NiMH-Akku mit 6 Zellen voreingestellt. Wenn Sie einen 2zelligen LiPo-Akku anschließen wollen, müssen Sie den Fahrtregler über die optional erhältliche Programmierkarte umpro- grammieren! Nur dann wird der Unterspannungsschutz für LiPo-Akkus (3.0 V pro Zelle) aktiviert! Antrieb: ............. -
