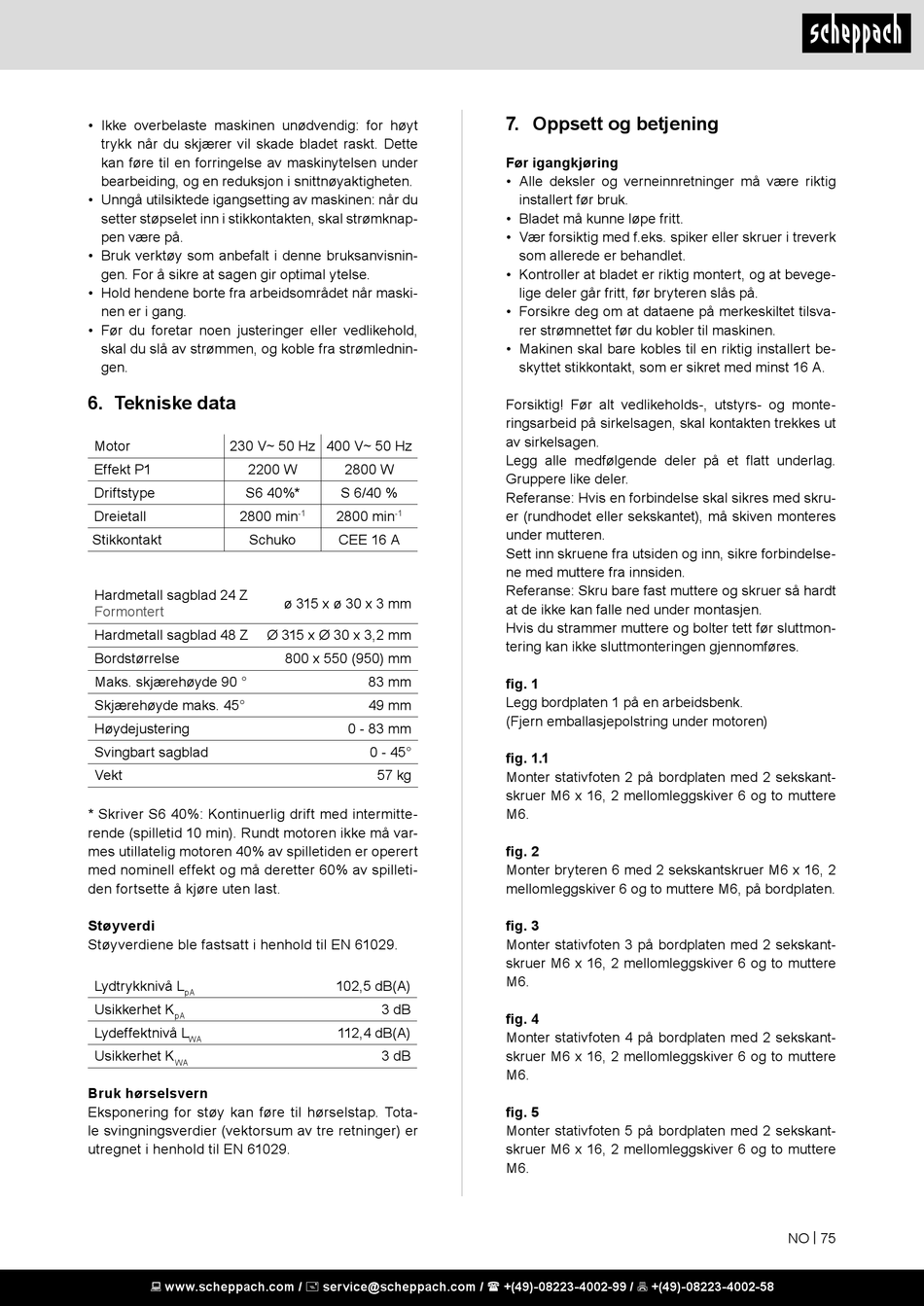

• Ikke overbelaste maskinen unødvendig: for høyt
trykk når du skjærer vil skade bladet raskt. Dette
kan føre til en forringelse av maskinytelsen under
bearbeiding, og en reduksjon i snittnøyaktigheten.
• Unngå utilsiktede igangsetting av maskinen: når du
setter støpselet inn i stikkontakten, skal strømknap-
pen være på.
• Bruk verktøy som anbefalt i denne bruksanvisnin-
gen. For å sikre at sagen gir optimal ytelse.
• Hold hendene borte fra arbeidsområdet når maski-
nen er i gang.
• Før du foretar noen justeringer eller vedlikehold,
skal du slå av strømmen, og koble fra strømlednin-
gen.

6. Tekniske data

Motor 230 V~ 50 Hz 400 V~ 50 Hz
Effekt P1 2200 W
Driftstype S6 40%*
Dreietall 2800 min
Stikkontakt Schuko
Hardmetall sagblad 24 Z
Formontert
Hardmetall sagblad 48 Z
Bordstørrelse
Maks. skjærehøyde 90 °
Skjærehøyde maks. 45°
Høydejustering
Svingbart sagblad
Vekt
* Skriver S6 40%: Kontinuerlig drift med intermitte-
rende (spilletid 10 min). Rundt motoren ikke må var-
mes utillatelig motoren 40% av spilletiden er operert
med nominell effekt og må deretter 60% av spilleti-
den fortsette å kjøre uten last.
Støyverdi
Støyverdiene ble fastsatt i henhold til EN 61029.
Lydtrykknivå L
pA
Usikkerhet K
pA
Lydeffektnivå L
WA
Usikkerhet K
WA
Bruk hørselsvern
Eksponering for støy kan føre til hørselstap. Tota-
le svingningsverdier (vektorsum av tre retninger) er
utregnet i henhold til EN 61029.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
2800 W
S 6/40 %
2800 min
-1 -1
CEE 16 A
ø 315 x ø 30 x 3 mm
Ø 315 x Ø 30 x 3,2 mm
800 x 550 (950) mm
83 mm
49 mm
0 - 83 mm
0 - 45°
57 kg
102,5 dB(A)
3 dB
112,4 dB(A)
3 dB

7. Oppsett og betjening

Før igangkjøring
• Alle deksler og verneinnretninger må være riktig
installert før bruk.
• Bladet må kunne løpe fritt.
• Vær forsiktig med f.eks. spiker eller skruer i treverk
som allerede er behandlet.
• Kontroller at bladet er riktig montert, og at bevege-
lige deler går fritt, før bryteren slås på.
• Forsikre deg om at dataene på merkeskiltet tilsva-
rer strømnettet før du kobler til maskinen.
• Makinen skal bare kobles til en riktig installert be-
skyttet stikkontakt, som er sikret med minst 16 A.
Forsiktig! Før alt vedlikeholds-, utstyrs- og monte-
ringsarbeid på sirkelsagen, skal kontakten trekkes ut
av sirkelsagen.
Legg alle medfølgende deler på et flatt underlag.
Gruppere like deler.
Referanse: Hvis en forbindelse skal sikres med skru-
er (rundhodet eller sekskantet), må skiven monteres
under mutteren.
Sett inn skruene fra utsiden og inn, sikre forbindelse-
ne med muttere fra innsiden.
Referanse: Skru bare fast muttere og skruer så hardt
at de ikke kan falle ned under montasjen.
Hvis du strammer muttere og bolter tett før sluttmon-
tering kan ikke sluttmonteringen gjennomføres.
fig. 1
Legg bordplaten 1 på en arbeidsbenk.
(Fjern emballasjepolstring under motoren)
fig. 1.1
Monter stativfoten 2 på bordplaten med 2 sekskant-
skruer M6 x 16, 2 mellomleggskiver 6 og to muttere
M6.
fig. 2
Monter bryteren 6 med 2 sekskantskruer M6 x 16, 2
mellomleggskiver 6 og to muttere M6, på bordplaten.
fig. 3
Monter stativfoten 3 på bordplaten med 2 sekskant-
skruer M6 x 16, 2 mellomleggskiver 6 og to muttere
M6.
fig. 4
Monter stativfoten 4 på bordplaten med 2 sekskant-
skruer M6 x 16, 2 mellomleggskiver 6 og to muttere
M6.
fig. 5
Monter stativfoten 5 på bordplaten med 2 sekskant-
skruer M6 x 16, 2 mellomleggskiver 6 og to muttere
M6.
