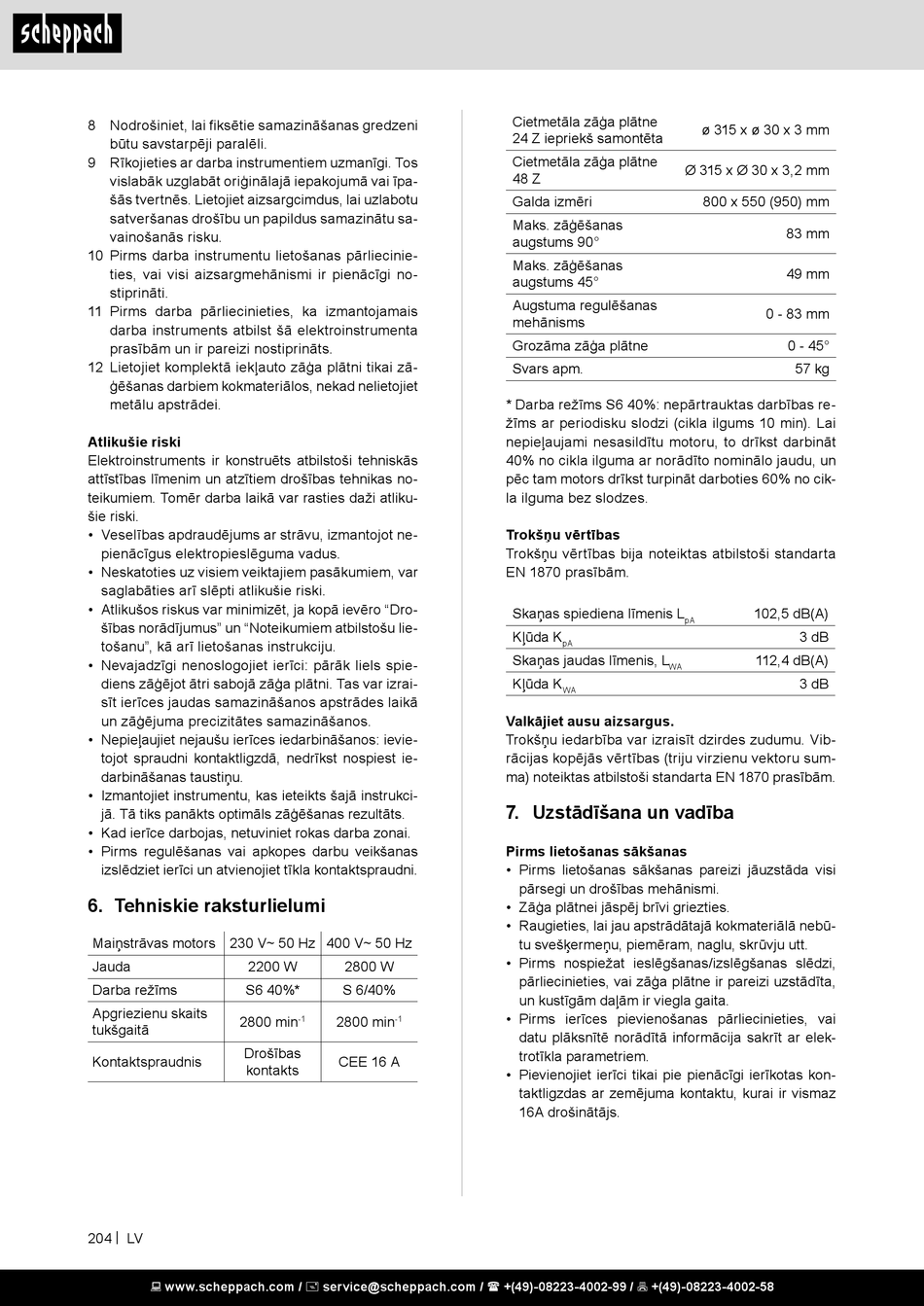

Tehniskie Raksturlielumi; Uzstādīšana Un Vadība - Scheppach TS310 Original Bedienungsanleitung

8 Nodrošiniet, lai fiksētie samazināšanas gredzeni
būtu savstarpēji paralēli.
9 Rīkojieties ar darba instrumentiem uzmanīgi. Tos
vislabāk uzglabāt oriģinālajā iepakojumā vai īpa-
šās tvertnēs. Lietojiet aizsargcimdus, lai uzlabotu
satveršanas drošību un papildus samazinātu sa-
vainošanās risku.
10 Pirms darba instrumentu lietošanas pārliecinie-
ties, vai visi aizsargmehānismi ir pienācīgi no-
stiprināti.
11 Pirms darba pārliecinieties, ka izmantojamais
darba instruments atbilst šā elektroinstrumenta
prasībām un ir pareizi nostiprināts.
12 Lietojiet komplektā iekļauto zāģa plātni tikai zā-
ģēšanas darbiem kokmateriālos, nekad nelietojiet
metālu apstrādei.
Atlikušie riski
Elektroinstruments ir konstruēts atbilstoši tehniskās
attīstības līmenim un atzītiem drošības tehnikas no-
teikumiem. Tomēr darba laikā var rasties daži atliku-
šie riski.
• Veselības apdraudējums ar strāvu, izmantojot ne-
pienācīgus elektropieslēguma vadus.
• Neskatoties uz visiem veiktajiem pasākumiem, var
saglabāties arī slēpti atlikušie riski.
• Atlikušos riskus var minimizēt, ja kopā ievēro "Dro-
šības norādījumus" un "Noteikumiem atbilstošu lie-
tošanu", kā arī lietošanas instrukciju.
• Nevajadzīgi nenoslogojiet ierīci: pārāk liels spie-
diens zāģējot ātri sabojā zāģa plātni. Tas var izrai-
sīt ierīces jaudas samazināšanos apstrādes laikā
un zāģējuma precizitātes samazināšanos.
• Nepieļaujiet nejaušu ierīces iedarbināšanos: ievie-
tojot spraudni kontaktligzdā, nedrīkst nospiest ie-
darbināšanas taustiņu.
• Izmantojiet instrumentu, kas ieteikts šajā instrukci-
jā. Tā tiks panākts optimāls zāģēšanas rezultāts.
• Kad ierīce darbojas, netuviniet rokas darba zonai.
• Pirms regulēšanas vai apkopes darbu veikšanas
izslēdziet ierīci un atvienojiet tīkla kontaktspraudni.

6. Tehniskie raksturlielumi

Maiņstrāvas motors 230 V~ 50 Hz 400 V~ 50 Hz
Jauda 2200 W
Darba režīms S6 40%*
Apgriezienu skaits
2800 min
tukšgaitā
Drošības
Kontaktspraudnis
kontakts
204 | LV
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
2800 W
S 6/40%
2800 min
-1 -1
CEE 16 A
Cietmetāla zāģa plātne
24 Z iepriekš samontēta
Cietmetāla zāģa plātne
48 Z
Galda izmēri
Maks. zāģēšanas
augstums 90°
Maks. zāģēšanas
augstums 45°
Augstuma regulēšanas
mehānisms
Grozāma zāģa plātne
Svars apm.
* Darba režīms S6 40%: nepārtrauktas darbības re-
žīms ar periodisku slodzi (cikla ilgums 10 min). Lai
nepieļaujami nesasildītu motoru, to drīkst darbināt
40% no cikla ilguma ar norādīto nominālo jaudu, un
pēc tam motors drīkst turpināt darboties 60% no cik-
la ilguma bez slodzes.
Trokšņu vērtības
Trokšņu vērtības bija noteiktas atbilstoši standarta
EN 1870 prasībām.
Skaņas spiediena līmenis L
Kļūda K
pA
Skaņas jaudas līmenis, L
WA
Kļūda K
WA
Valkājiet ausu aizsargus.
Trokšņu iedarbība var izraisīt dzirdes zudumu. Vib-
rācijas kopējās vērtības (triju virzienu vektoru sum-
ma) noteiktas atbilstoši standarta EN 1870 prasībām.
7. Uzstādīšana un vadība
Pirms lietošanas sākšanas
• Pirms lietošanas sākšanas pareizi jāuzstāda visi
pārsegi un drošības mehānismi.
• Zāģa plātnei jāspēj brīvi griezties.
• Raugieties, lai jau apstrādātajā kokmateriālā nebū-
tu svešķermeņu, piemēram, naglu, skrūvju utt.
• Pirms nospiežat ieslēgšanas/izslēgšanas slēdzi,
pārliecinieties, vai zāģa plātne ir pareizi uzstādīta,
un kustīgām daļām ir viegla gaita.
• Pirms ierīces pievienošanas pārliecinieties, vai
datu plāksnītē norādītā informācija sakrīt ar elek-
trotīkla parametriem.
• Pievienojiet ierīci tikai pie pienācīgi ierīkotas kon-
taktligzdas ar zemējuma kontaktu, kurai ir vismaz
16A drošinātājs.
ø 315 x ø 30 x 3 mm
Ø 315 x Ø 30 x 3,2 mm
800 x 550 (950) mm
83 mm
49 mm
0 - 83 mm
0 - 45°
57 kg
102,5 dB(A)
pA
3 dB
112,4 dB(A)
3 dB
