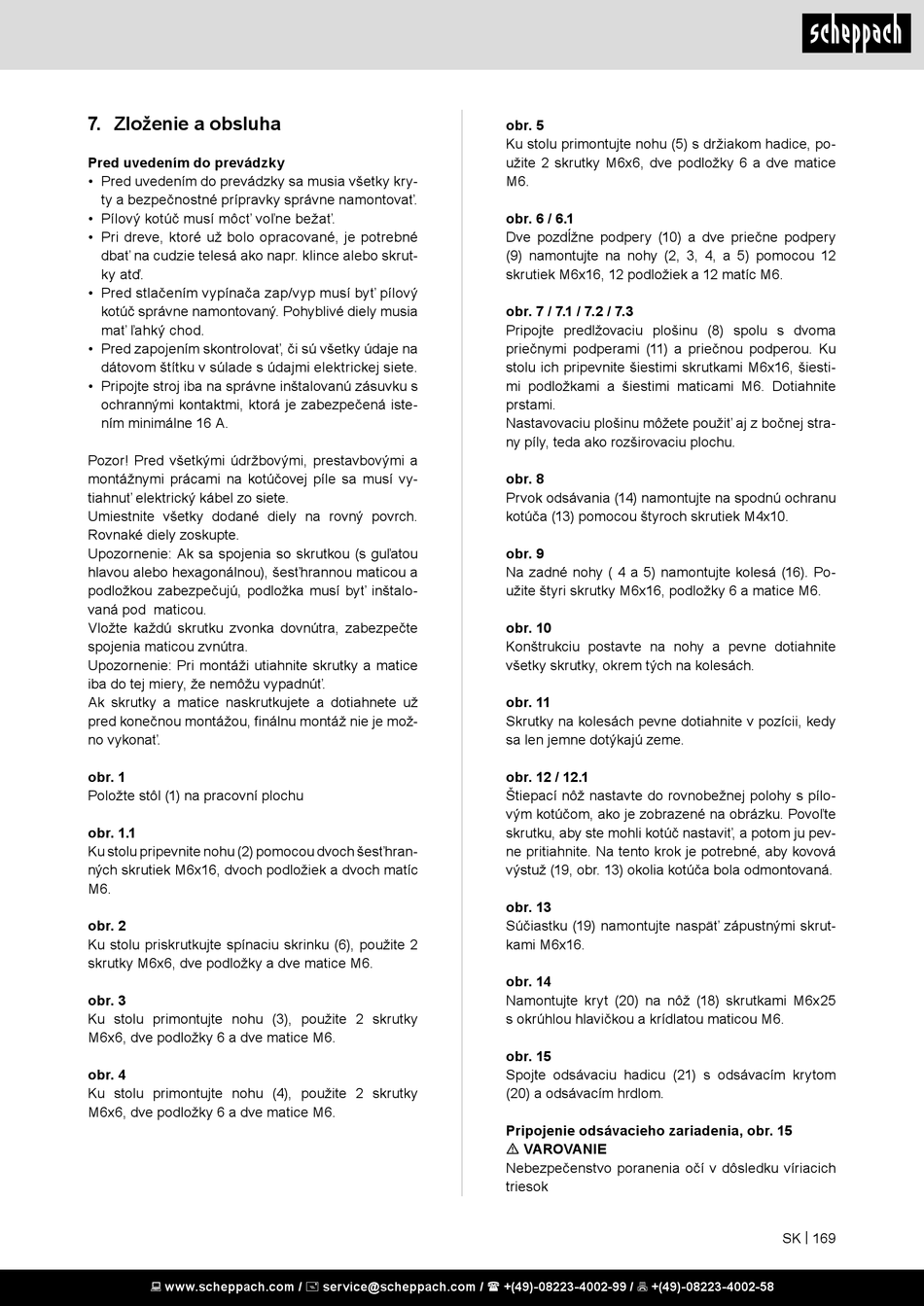

7. Zloženie a obsluha
Pred uvedením do prevádzky
• Pred uvedením do prevádzky sa musia všetky kry-
ty a bezpečnostné prípravky správne namontovať.
• Pílový kotúč musí môcť voľne bežať.
• Pri dreve, ktoré už bolo opracované, je potrebné
dbať na cudzie telesá ako napr. klince alebo skrut-
ky atď.
• Pred stlačením vypínača zap/vyp musí byť pílový
kotúč správne namontovaný. Pohyblivé diely musia
mať ľahký chod.
• Pred zapojením skontrolovať, či sú všetky údaje na
dátovom štítku v súlade s údajmi elektrickej siete.
• Pripojte stroj iba na správne inštalovanú zásuvku s
ochrannými kontaktmi, ktorá je zabezpečená iste-
ním minimálne 16 A.
Pozor! Pred všetkými údržbovými, prestavbovými a
montážnymi prácami na kotúčovej píle sa musí vy-
tiahnuť elektrický kábel zo siete.
Umiestnite všetky dodané diely na rovný povrch.
Rovnaké diely zoskupte.
Upozornenie: Ak sa spojenia so skrutkou (s guľatou
hlavou alebo hexagonálnou), šesťhrannou maticou a
podložkou zabezpečujú, podložka musí byť inštalo-
vaná pod maticou.
Vložte každú skrutku zvonka dovnútra, zabezpečte
spojenia maticou zvnútra.
Upozornenie: Pri montáži utiahnite skrutky a matice
iba do tej miery, že nemôžu vypadnúť.
Ak skrutky a matice naskrutkujete a dotiahnete už
pred konečnou montážou, finálnu montáž nie je mož-
no vykonať.
obr. 1
Položte stôl (1) na pracovní plochu
obr. 1.1
Ku stolu pripevnite nohu (2) pomocou dvoch šesťhran-
ných skrutiek M6x16, dvoch podložiek a dvoch matíc
M6.
obr. 2
Ku stolu priskrutkujte spínaciu skrinku (6), použite 2
skrutky M6x6, dve podložky a dve matice M6.
obr. 3
Ku stolu primontujte nohu (3), použite 2 skrutky
M6x6, dve podložky 6 a dve matice M6.
obr. 4
Ku stolu primontujte nohu (4), použite 2 skrutky
M6x6, dve podložky 6 a dve matice M6.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
obr. 5
Ku stolu primontujte nohu (5) s držiakom hadice, po-
užite 2 skrutky M6x6, dve podložky 6 a dve matice
M6.
obr. 6 / 6.1
Dve pozdĺžne podpery (10) a dve priečne podpery
(9) namontujte na nohy (2, 3, 4, a 5) pomocou 12
skrutiek M6x16, 12 podložiek a 12 matíc M6.
obr. 7 / 7.1 / 7.2 / 7.3
Pripojte predlžovaciu plošinu (8) spolu s dvoma
priečnymi podperami (11) a priečnou podperou. Ku
stolu ich pripevnite šiestimi skrutkami M6x16, šiesti-
mi podložkami a šiestimi maticami M6. Dotiahnite
prstami.
Nastavovaciu plošinu môžete použiť aj z bočnej stra-
ny píly, teda ako rozširovaciu plochu.
obr. 8
Prvok odsávania (14) namontujte na spodnú ochranu
kotúča (13) pomocou štyroch skrutiek M4x10.
obr. 9
Na zadné nohy ( 4 a 5) namontujte kolesá (16). Po-
užite štyri skrutky M6x16, podložky 6 a matice M6.
obr. 10
Konštrukciu postavte na nohy a pevne dotiahnite
všetky skrutky, okrem tých na kolesách.
obr. 11
Skrutky na kolesách pevne dotiahnite v pozícii, kedy
sa len jemne dotýkajú zeme.
obr. 12 / 12.1
Štiepací nôž nastavte do rovnobežnej polohy s pílo-
vým kotúčom, ako je zobrazené na obrázku. Povoľte
skrutku, aby ste mohli kotúč nastaviť, a potom ju pev-
ne pritiahnite. Na tento krok je potrebné, aby kovová
výstuž (19, obr. 13) okolia kotúča bola odmontovaná.
obr. 13
Súčiastku (19) namontujte naspäť zápustnými skrut-
kami M6x16.
obr. 14
Namontujte kryt (20) na nôž (18) skrutkami M6x25
s okrúhlou hlavičkou a krídlatou maticou M6.
obr. 15
Spojte odsávaciu hadicu (21) s odsávacím krytom
(20) a odsávacím hrdlom.
Pripojenie odsávacieho zariadenia, obr. 15
m VAROVANIE
Nebezpečenstvo poranenia očí v dôsledku víriacich
triesok
