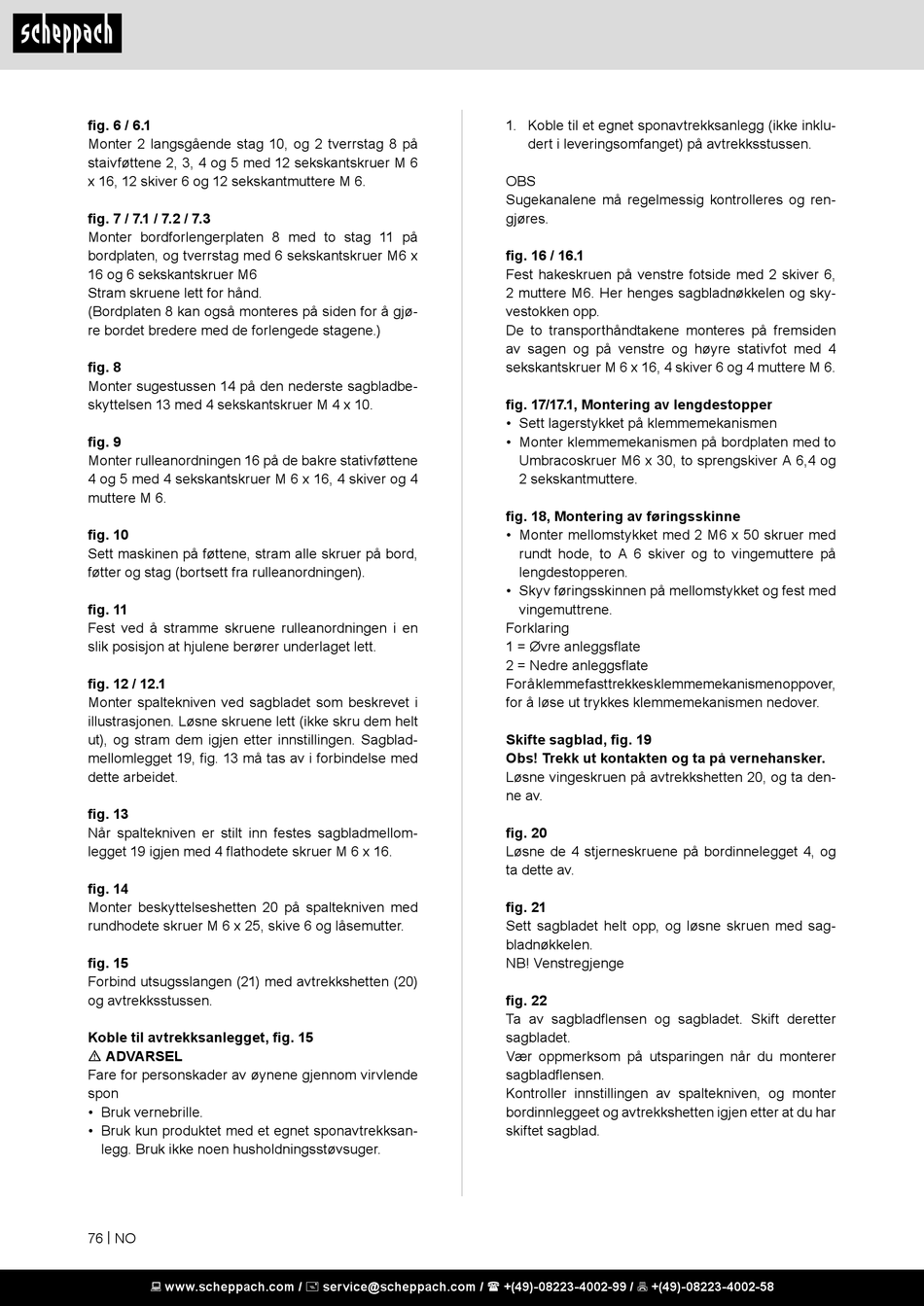

Scheppach TS310 Original Bedienungsanleitung Seite 76

fig. 6 / 6.1
Monter 2 langsgående stag 10, og 2 tverrstag 8 på
staivføttene 2, 3, 4 og 5 med 12 sekskantskruer M 6
x 16, 12 skiver 6 og 12 sekskantmuttere M 6.
fig. 7 / 7.1 / 7.2 / 7.3
Monter bordforlengerplaten 8 med to stag 11 på
bordplaten, og tverrstag med 6 sekskantskruer M6 x
16 og 6 sekskantskruer M6
Stram skruene lett for hånd.
(Bordplaten 8 kan også monteres på siden for å gjø-
re bordet bredere med de forlengede stagene.)
fig. 8
Monter sugestussen 14 på den nederste sagbladbe-
skyttelsen 13 med 4 sekskantskruer M 4 x 10.
fig. 9
Monter rulleanordningen 16 på de bakre stativføttene
4 og 5 med 4 sekskantskruer M 6 x 16, 4 skiver og 4
muttere M 6.
fig. 10
Sett maskinen på føttene, stram alle skruer på bord,
føtter og stag (bortsett fra rulleanordningen).
fig. 11
Fest ved å stramme skruene rulleanordningen i en
slik posisjon at hjulene berører underlaget lett.
fig. 12 / 12.1
Monter spaltekniven ved sagbladet som beskrevet i
illustrasjonen. Løsne skruene lett (ikke skru dem helt
ut), og stram dem igjen etter innstillingen. Sagblad-
mellomlegget 19, fig. 13 må tas av i forbindelse med
dette arbeidet.
fig. 13
Når spaltekniven er stilt inn festes sagbladmellom-
legget 19 igjen med 4 flathodete skruer M 6 x 16.
fig. 14
Monter beskyttelseshetten 20 på spaltekniven med
rundhodete skruer M 6 x 25, skive 6 og låsemutter.
fig. 15
Forbind utsugsslangen (21) med avtrekkshetten (20)
og avtrekksstussen.
Koble til avtrekksanlegget, fig. 15
m ADVARSEL
Fare for personskader av øynene gjennom virvlende
spon
• Bruk vernebrille.
• Bruk kun produktet med et egnet sponavtrekksan-
legg. Bruk ikke noen husholdningsstøvsuger.
76 | NO
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
1. Koble til et egnet sponavtrekksanlegg (ikke inklu-
dert i leveringsomfanget) på avtrekksstussen.
OBS
Sugekanalene må regelmessig kontrolleres og ren-
gjøres.
fig. 16 / 16.1
Fest hakeskruen på venstre fotside med 2 skiver 6,
2 muttere M6. Her henges sagbladnøkkelen og sky-
vestokken opp.
De to transporthåndtakene monteres på fremsiden
av sagen og på venstre og høyre stativfot med 4
sekskantskruer M 6 x 16, 4 skiver 6 og 4 muttere M 6.
fig. 17/17.1, Montering av lengdestopper
• Sett lagerstykket på klemmemekanismen
• Monter klemmemekanismen på bordplaten med to
Umbracoskruer M6 x 30, to sprengskiver A 6,4 og
2 sekskantmuttere.
fig. 18, Montering av føringsskinne
• Monter mellomstykket med 2 M6 x 50 skruer med
rundt hode, to A 6 skiver og to vingemuttere på
lengdestopperen.
• Skyv føringsskinnen på mellomstykket og fest med
vingemuttrene.
Forklaring
1 = Øvre anleggsflate
2 = Nedre anleggsflate
For å klemme fast trekkes klemmemekanismen oppover,
for å løse ut trykkes klemmemekanismen nedover.
Skifte sagblad, fig. 19
Obs! Trekk ut kontakten og ta på vernehansker.
Løsne vingeskruen på avtrekkshetten 20, og ta den-
ne av.
fig. 20
Løsne de 4 stjerneskruene på bordinnelegget 4, og
ta dette av.
fig. 21
Sett sagbladet helt opp, og løsne skruen med sag-
bladnøkkelen.
NB! Venstregjenge
fig. 22
Ta av sagbladflensen og sagbladet. Skift deretter
sagbladet.
Vær oppmerksom på utsparingen når du monterer
sagbladflensen.
Kontroller innstillingen av spaltekniven, og monter
bordinnleggeet og avtrekkshetten igjen etter at du har
skiftet sagblad.
