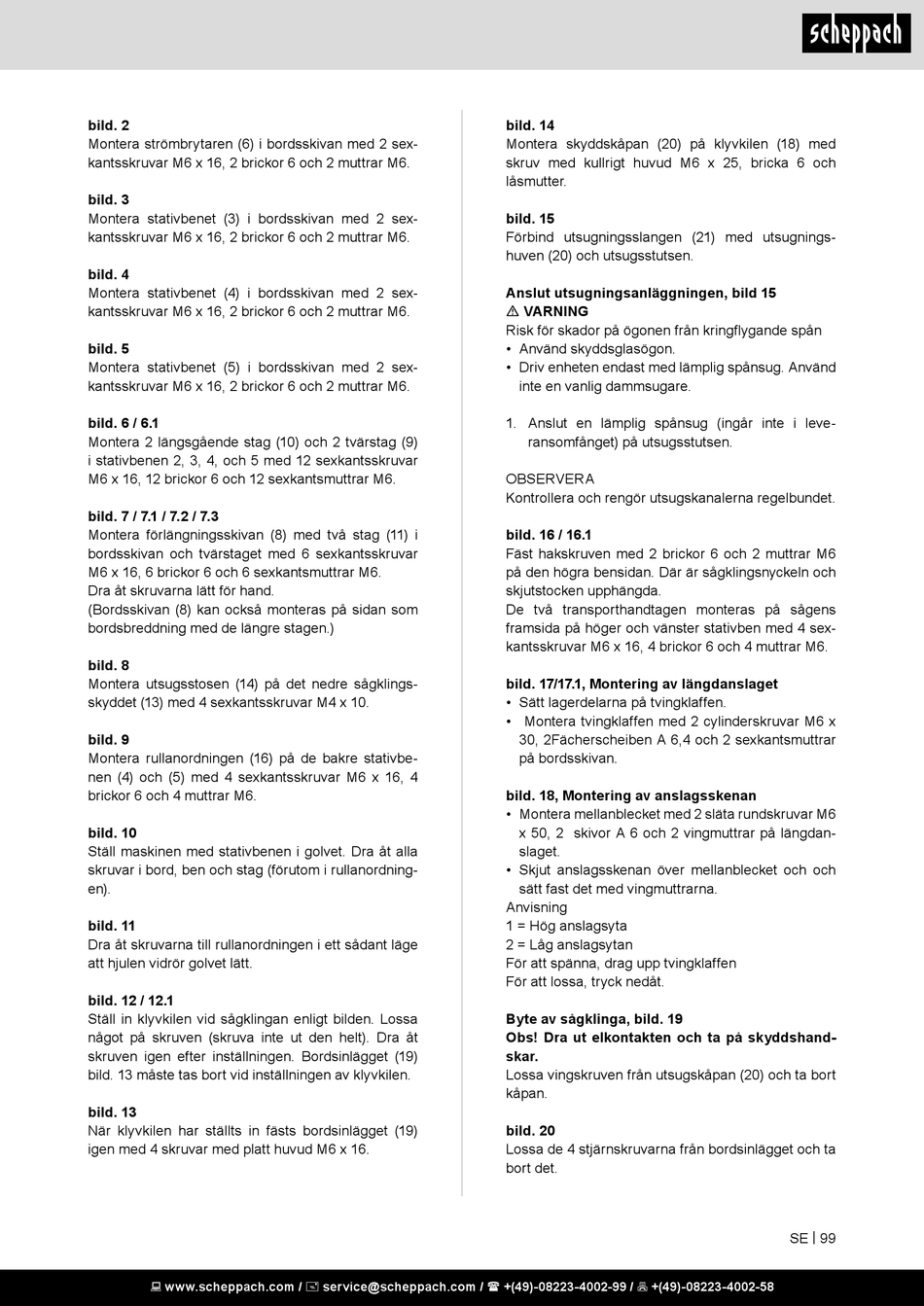

Scheppach TS310 Original Bedienungsanleitung Seite 99

bild. 2
Montera strömbrytaren (6) i bordsskivan med 2 sex-
kantsskruvar M6 x 16, 2 brickor 6 och 2 muttrar M6.
bild. 3
Montera stativbenet (3) i bordsskivan med 2 sex-
kantsskruvar M6 x 16, 2 brickor 6 och 2 muttrar M6.
bild. 4
Montera stativbenet (4) i bordsskivan med 2 sex-
kantsskruvar M6 x 16, 2 brickor 6 och 2 muttrar M6.
bild. 5
Montera stativbenet (5) i bordsskivan med 2 sex-
kantsskruvar M6 x 16, 2 brickor 6 och 2 muttrar M6.
bild. 6 / 6.1
Montera 2 längsgående stag (10) och 2 tvärstag (9)
i stativbenen 2, 3, 4, och 5 med 12 sexkantsskruvar
M6 x 16, 12 brickor 6 och 12 sexkantsmuttrar M6.
bild. 7 / 7.1 / 7.2 / 7.3
Montera förlängningsskivan (8) med två stag (11) i
bordsskivan och tvärstaget med 6 sexkantsskruvar
M6 x 16, 6 brickor 6 och 6 sexkantsmuttrar M6.
Dra åt skruvarna lätt för hand.
(Bordsskivan (8) kan också monteras på sidan som
bordsbreddning med de längre stagen.)
bild. 8
Montera utsugsstosen (14) på det nedre sågklings-
skyddet (13) med 4 sexkantsskruvar M4 x 10.
bild. 9
Montera rullanordningen (16) på de bakre stativbe-
nen (4) och (5) med 4 sexkantsskruvar M6 x 16, 4
brickor 6 och 4 muttrar M6.
bild. 10
Ställ maskinen med stativbenen i golvet. Dra åt alla
skruvar i bord, ben och stag (förutom i rullanordning-
en).
bild. 11
Dra åt skruvarna till rullanordningen i ett sådant läge
att hjulen vidrör golvet lätt.
bild. 12 / 12.1
Ställ in klyvkilen vid sågklingan enligt bilden. Lossa
något på skruven (skruva inte ut den helt). Dra åt
skruven igen efter inställningen. Bordsinlägget (19)
bild. 13 måste tas bort vid inställningen av klyvkilen.
bild. 13
När klyvkilen har ställts in fästs bordsinlägget (19)
igen med 4 skruvar med platt huvud M6 x 16.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
bild. 14
Montera skyddskåpan (20) på klyvkilen (18) med
skruv med kullrigt huvud M6 x 25, bricka 6 och
låsmutter.
bild. 15
Förbind utsugningsslangen (21) med utsugnings-
huven (20) och utsugsstutsen.
Anslut utsugningsanläggningen, bild 15
m VARNING
Risk för skador på ögonen från kringflygande spån
• Använd skyddsglasögon.
• Driv enheten endast med lämplig spånsug. Använd
inte en vanlig dammsugare.
1. Anslut en lämplig spånsug (ingår inte i leve-
ransomfånget) på utsugsstutsen.
OBSERVERA
Kontrollera och rengör utsugskanalerna regelbundet.
bild. 16 / 16.1
Fäst hakskruven med 2 brickor 6 och 2 muttrar M6
på den högra bensidan. Där är sågklingsnyckeln och
skjutstocken upphängda.
De två transporthandtagen monteras på sågens
framsida på höger och vänster stativben med 4 sex-
kantsskruvar M6 x 16, 4 brickor 6 och 4 muttrar M6.
bild. 17/17.1, Montering av längdanslaget
• Sätt lagerdelarna på tvingklaffen.
• Montera tvingklaffen med 2 cylinderskruvar M6 x
30, 2Fächerscheiben A 6,4 och 2 sexkantsmuttrar
på bordsskivan.
bild. 18, Montering av anslagsskenan
• Montera mellanblecket med 2 släta rundskruvar M6
x 50, 2 skivor A 6 och 2 vingmuttrar på längdan-
slaget.
• Skjut anslagsskenan över mellanblecket och och
sätt fast det med vingmuttrarna.
Anvisning
1 = Hög anslagsyta
2 = Låg anslagsytan
För att spänna, drag upp tvingklaffen
För att lossa, tryck nedåt.
Byte av sågklinga, bild. 19
Obs! Dra ut elkontakten och ta på skyddshand-
skar.
Lossa vingskruven från utsugskåpan (20) och ta bort
kåpan.
bild. 20
Lossa de 4 stjärnskruvarna från bordsinlägget och ta
bort det.
