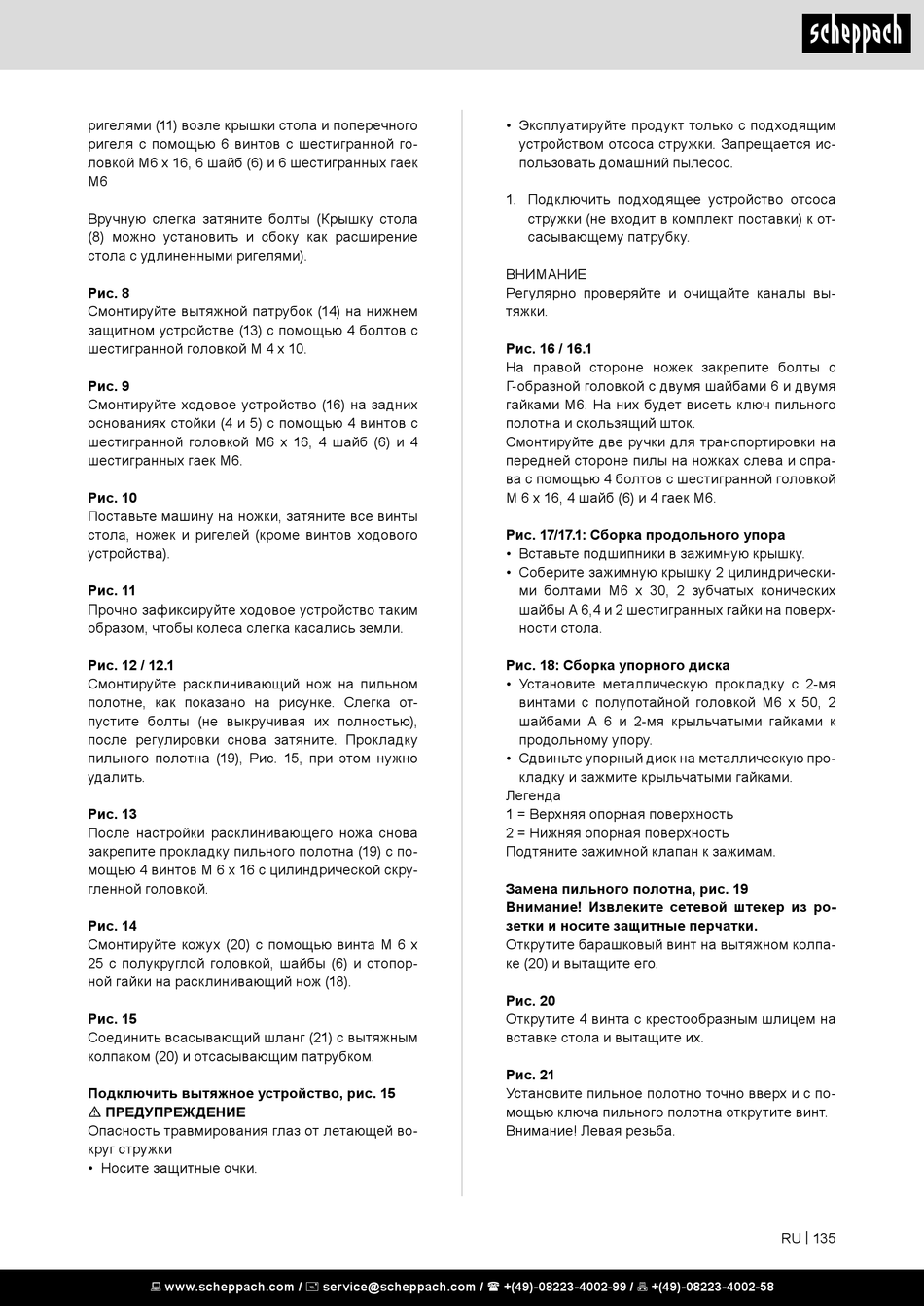

ригелями (11) возле крышки стола и поперечного
ригеля с помощью 6 винтов с шестигранной го-
ловкой M6 x 16, 6 шайб (6) и 6 шестигранных гаек
М6
Вручную слегка затяните болты (Крышку стола
(8) можно установить и сбоку как расширение
стола с удлиненными ригелями).
Рис. 8
Смонтируйте вытяжной патрубок (14) на нижнем
защитном устройстве (13) с помощью 4 болтов с
шестигранной головкой M 4 x 10.
Рис. 9
Смонтируйте ходовое устройство (16) на задних
основаниях стойки (4 и 5) с помощью 4 винтов с
шестигранной головкой M6 x 16, 4 шайб (6) и 4
шестигранных гаек М6.
Рис. 10
Поставьте машину на ножки, затяните все винты
стола, ножек и ригелей (кроме винтов ходового
устройства).
Рис. 11
Прочно зафиксируйте ходовое устройство таким
образом, чтобы колеса слегка касались земли.
Рис. 12 / 12.1
Смонтируйте расклинивающий нож на пильном
полотне, как показано на рисунке. Слегка от-
пустите болты (не выкручивая их полностью),
после регулировки снова затяните. Прокладку
пильного полотна (19), Рис. 15, при этом нужно
удалить.
Рис. 13
После настройки расклинивающего ножа снова
закрепите прокладку пильного полотна (19) с по-
мощью 4 винтов M 6 x 16 с цилиндрической скру-
гленной головкой.
Рис. 14
Смонтируйте кожух (20) с помощью винта M 6 x
25 с полукруглой головкой, шайбы (6) и стопор-
ной гайки на расклинивающий нож (18).
Рис. 15
Соединить всасывающий шланг (21) с вытяжным
колпаком (20) и отсасывающим патрубком.
Подключить вытяжное устройство, рис. 15
m ПРЕДУПРЕЖДЕНИЕ
Опасность травмирования глаз от летающей во-
круг стружки
• Носите защитные очки.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Эксплуатируйте продукт только с подходящим
устройством отсоса стружки. Запрещается ис-
пользовать домашний пылесос.
1. Подключить подходящее устройство отсоса
стружки (не входит в комплект поставки) к от-
сасывающему патрубку.
ВНИМАНИЕ
Регулярно проверяйте и очищайте каналы вы-
тяжки.
Рис. 16 / 16.1
На правой стороне ножек закрепите болты с
Г-образной головкой с двумя шайбами 6 и двумя
гайками М6. На них будет висеть ключ пильного
полотна и скользящий шток.
Смонтируйте две ручки для транспортировки на
передней стороне пилы на ножках слева и спра-
ва с помощью 4 болтов с шестигранной головкой
M 6 x 16, 4 шайб (6) и 4 гаек М6.
Рис. 17/17.1: Сборка продольного упора
• Вставьте подшипники в зажимную крышку.
• Соберите зажимную крышку 2 цилиндрически-
ми болтами M6 x 30, 2 зубчатых конических
шайбы A 6,4 и 2 шестигранных гайки на поверх-
ности стола.
Рис. 18: Сборка упорного диска
• Установите металлическую прокладку с 2-мя
винтами с полупотайной головкой M6 x 50, 2
шайбами A 6 и 2-мя крыльчатыми гайками к
продольному упору.
• Сдвиньте упорный диск на металлическую про-
кладку и зажмите крыльчатыми гайками.
Легенда
1 = Верхняя опорная поверхность
2 = Нижняя опорная поверхность
Подтяните зажимной клапан к зажимам.
Замена пильного полотна, рис. 19
Внимание! Извлеките сетевой штекер из ро-
зетки и носите защитные перчатки.
Открутите барашковый винт на вытяжном колпа-
ке (20) и вытащите его.
Рис. 20
Открутите 4 винта с крестообразным шлицем на
вставке стола и вытащите их.
Рис. 21
Установите пильное полотно точно вверх и с по-
мощью ключа пильного полотна открутите винт.
Внимание! Левая резьба.
