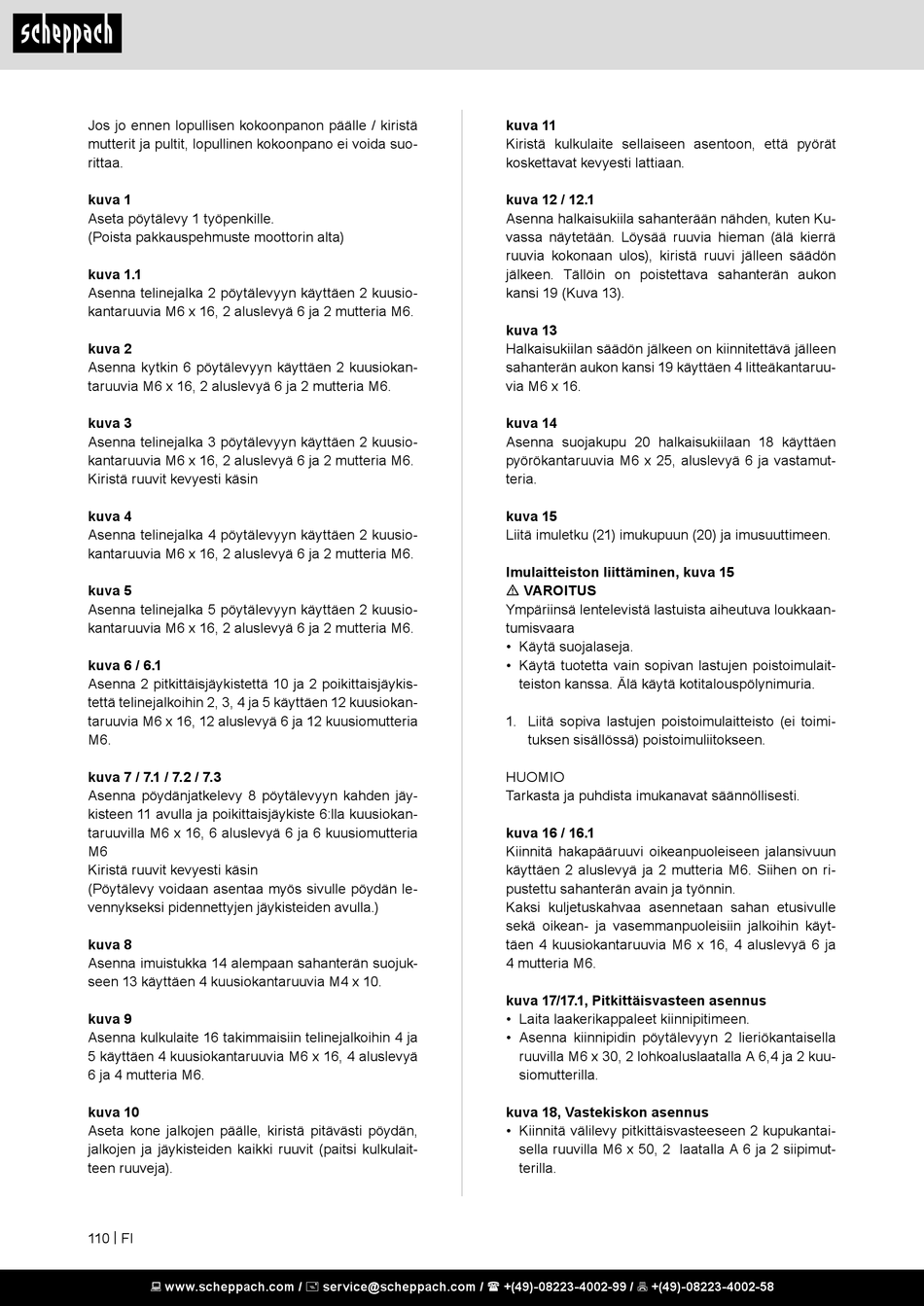

Jos jo ennen lopullisen kokoonpanon päälle / kiristä
mutterit ja pultit, lopullinen kokoonpano ei voida suo-
rittaa.
kuva 1
Aseta pöytälevy 1 työpenkille.
(Poista pakkauspehmuste moottorin alta)
kuva 1.1
Asenna telinejalka 2 pöytälevyyn käyttäen 2 kuusio-
kantaruuvia M6 x 16, 2 aluslevyä 6 ja 2 mutteria M6.
kuva 2
Asenna kytkin 6 pöytälevyyn käyttäen 2 kuusiokan-
taruuvia M6 x 16, 2 aluslevyä 6 ja 2 mutteria M6.
kuva 3
Asenna telinejalka 3 pöytälevyyn käyttäen 2 kuusio-
kantaruuvia M6 x 16, 2 aluslevyä 6 ja 2 mutteria M6.
Kiristä ruuvit kevyesti käsin
kuva 4
Asenna telinejalka 4 pöytälevyyn käyttäen 2 kuusio-
kantaruuvia M6 x 16, 2 aluslevyä 6 ja 2 mutteria M6.
kuva 5
Asenna telinejalka 5 pöytälevyyn käyttäen 2 kuusio-
kantaruuvia M6 x 16, 2 aluslevyä 6 ja 2 mutteria M6.
kuva 6 / 6.1
Asenna 2 pitkittäisjäykistettä 10 ja 2 poikittaisjäykis-
tettä telinejalkoihin 2, 3, 4 ja 5 käyttäen 12 kuusiokan-
taruuvia M6 x 16, 12 aluslevyä 6 ja 12 kuusiomutteria
M6.
kuva 7 / 7.1 / 7.2 / 7.3
Asenna pöydänjatkelevy 8 pöytälevyyn kahden jäy-
kisteen 11 avulla ja poikittaisjäykiste 6:lla kuusiokan-
taruuvilla M6 x 16, 6 aluslevyä 6 ja 6 kuusiomutteria
M6
Kiristä ruuvit kevyesti käsin
(Pöytälevy voidaan asentaa myös sivulle pöydän le-
vennykseksi pidennettyjen jäykisteiden avulla.)
kuva 8
Asenna imuistukka 14 alempaan sahanterän suojuk-
seen 13 käyttäen 4 kuusiokantaruuvia M4 x 10.
kuva 9
Asenna kulkulaite 16 takimmaisiin telinejalkoihin 4 ja
5 käyttäen 4 kuusiokantaruuvia M6 x 16, 4 aluslevyä
6 ja 4 mutteria M6.
kuva 10
Aseta kone jalkojen päälle, kiristä pitävästi pöydän,
jalkojen ja jäykisteiden kaikki ruuvit (paitsi kulkulait-
teen ruuveja).
110 | FI
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
kuva 11
Kiristä kulkulaite sellaiseen asentoon, että pyörät
koskettavat kevyesti lattiaan.
kuva 12 / 12.1
Asenna halkaisukiila sahanterään nähden, kuten Ku-
vassa näytetään. Löysää ruuvia hieman (älä kierrä
ruuvia kokonaan ulos), kiristä ruuvi jälleen säädön
jälkeen. Tällöin on poistettava sahanterän aukon
kansi 19 (Kuva 13).
kuva 13
Halkaisukiilan säädön jälkeen on kiinnitettävä jälleen
sahanterän aukon kansi 19 käyttäen 4 litteäkantaruu-
via M6 x 16.
kuva 14
Asenna suojakupu 20 halkaisukiilaan 18 käyttäen
pyörökantaruuvia M6 x 25, aluslevyä 6 ja vastamut-
teria.
kuva 15
Liitä imuletku (21) imukupuun (20) ja imusuuttimeen.
Imulaitteiston liittäminen, kuva 15
m VAROITUS
Ympäriinsä lentelevistä lastuista aiheutuva loukkaan-
tumisvaara
• Käytä suojalaseja.
• Käytä tuotetta vain sopivan lastujen poistoimulait-
teiston kanssa. Älä käytä kotitalouspölynimuria.
1. Liitä sopiva lastujen poistoimulaitteisto (ei toimi-
tuksen sisällössä) poistoimuliitokseen.
HUOMIO
Tarkasta ja puhdista imukanavat säännöllisesti.
kuva 16 / 16.1
Kiinnitä hakapääruuvi oikeanpuoleiseen jalansivuun
käyttäen 2 aluslevyä ja 2 mutteria M6. Siihen on ri-
pustettu sahanterän avain ja työnnin.
Kaksi kuljetuskahvaa asennetaan sahan etusivulle
sekä oikean- ja vasemmanpuoleisiin jalkoihin käyt-
täen 4 kuusiokantaruuvia M6 x 16, 4 aluslevyä 6 ja
4 mutteria M6.
kuva 17/17.1, Pitkittäisvasteen asennus
• Laita laakerikappaleet kiinnipitimeen.
• Asenna kiinnipidin pöytälevyyn 2 lieriökantaisella
ruuvilla M6 x 30, 2 lohkoaluslaatalla A 6,4 ja 2 kuu-
siomutterilla.
kuva 18, Vastekiskon asennus
• Kiinnitä välilevy pitkittäisvasteeseen 2 kupukantai-
sella ruuvilla M6 x 50, 2 laatalla A 6 ja 2 siipimut-
terilla.
