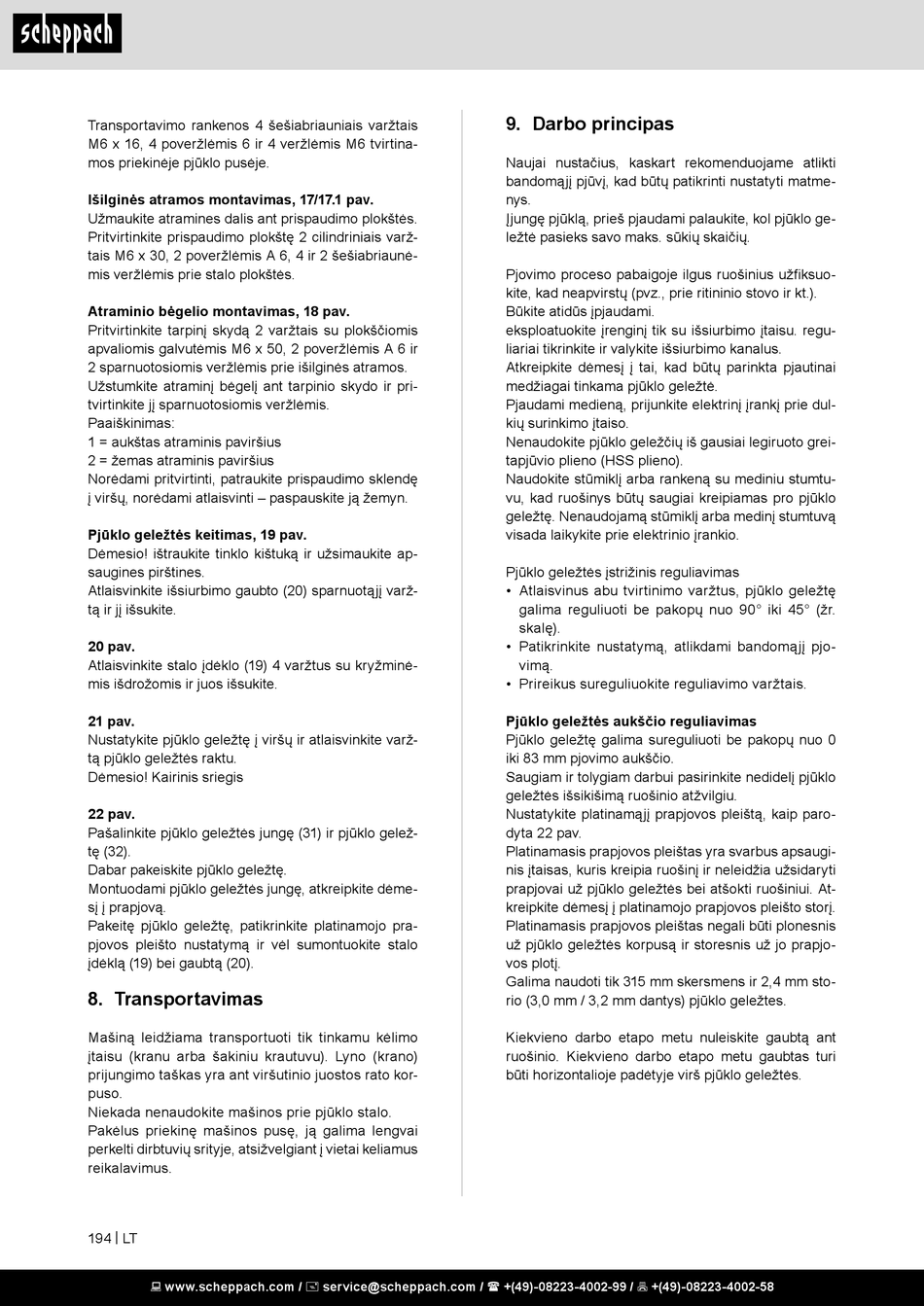

Transportavimo rankenos 4 šešiabriauniais varžtais
M6 x 16, 4 poveržlėmis 6 ir 4 veržlėmis M6 tvirtina-
mos priekinėje pjūklo pusėje.
Išilginės atramos montavimas, 17/17.1 pav.
Užmaukite atramines dalis ant prispaudimo plokštės.
Pritvirtinkite prispaudimo plokštę 2 cilindriniais varž-
tais M6 x 30, 2 poveržlėmis A 6, 4 ir 2 šešiabriaunė-
mis veržlėmis prie stalo plokštės.
Atraminio bėgelio montavimas, 18 pav.
Pritvirtinkite tarpinį skydą 2 varžtais su plokščiomis
apvaliomis galvutėmis M6 x 50, 2 poveržlėmis A 6 ir
2 sparnuotosiomis veržlėmis prie išilginės atramos.
Užstumkite atraminį bėgelį ant tarpinio skydo ir pri-
tvirtinkite jį sparnuotosiomis veržlėmis.
Paaiškinimas:
1 = aukštas atraminis paviršius
2 = žemas atraminis paviršius
Norėdami pritvirtinti, patraukite prispaudimo sklendę
į viršų, norėdami atlaisvinti – paspauskite ją žemyn.
Pjūklo geležtės keitimas, 19 pav.
Dėmesio! ištraukite tinklo kištuką ir užsimaukite ap-
saugines pirštines.
Atlaisvinkite išsiurbimo gaubto (20) sparnuotąjį varž-
tą ir jį išsukite.
20 pav.
Atlaisvinkite stalo įdėklo (19) 4 varžtus su kryžminė-
mis išdrožomis ir juos išsukite.
21 pav.
Nustatykite pjūklo geležtę į viršų ir atlaisvinkite varž-
tą pjūklo geležtės raktu.
Dėmesio! Kairinis sriegis
22 pav.
Pašalinkite pjūklo geležtės jungę (31) ir pjūklo gelež-
tę (32).
Dabar pakeiskite pjūklo geležtę.
Montuodami pjūklo geležtės jungę, atkreipkite dėme-
sį į prapjovą.
Pakeitę pjūklo geležtę, patikrinkite platinamojo pra-
pjovos pleišto nustatymą ir vėl sumontuokite stalo
įdėklą (19) bei gaubtą (20).

8. Transportavimas

Mašiną leidžiama transportuoti tik tinkamu kėlimo
įtaisu (kranu arba šakiniu krautuvu). Lyno (krano)
prijungimo taškas yra ant viršutinio juostos rato kor-
puso.
Niekada nenaudokite mašinos prie pjūklo stalo.
Pakėlus priekinę mašinos pusę, ją galima lengvai
perkelti dirbtuvių srityje, atsižvelgiant į vietai keliamus
reikalavimus.
194 | LT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

9. Darbo principas

Naujai nustačius, kaskart rekomenduojame atlikti
bandomąjį pjūvį, kad būtų patikrinti nustatyti matme-
nys.
Įjungę pjūklą, prieš pjaudami palaukite, kol pjūklo ge-
ležtė pasieks savo maks. sūkių skaičių.
Pjovimo proceso pabaigoje ilgus ruošinius užfiksuo-
kite, kad neapvirstų (pvz., prie ritininio stovo ir kt.).
Būkite atidūs įpjaudami.
eksploatuokite įrenginį tik su išsiurbimo įtaisu. regu-
liariai tikrinkite ir valykite išsiurbimo kanalus.
Atkreipkite dėmesį į tai, kad būtų parinkta pjautinai
medžiagai tinkama pjūklo geležtė.
Pjaudami medieną, prijunkite elektrinį įrankį prie dul-
kių surinkimo įtaiso.
Nenaudokite pjūklo geležčių iš gausiai legiruoto grei-
tapjūvio plieno (HSS plieno).
Naudokite stūmiklį arba rankeną su mediniu stumtu-
vu, kad ruošinys būtų saugiai kreipiamas pro pjūklo
geležtę. Nenaudojamą stūmiklį arba medinį stumtuvą
visada laikykite prie elektrinio įrankio.
Pjūklo geležtės įstrižinis reguliavimas
• Atlaisvinus abu tvirtinimo varžtus, pjūklo geležtę
galima reguliuoti be pakopų nuo 90° iki 45° (žr.
skalę).
• Patikrinkite nustatymą, atlikdami bandomąjį pjo-
vimą.
• Prireikus sureguliuokite reguliavimo varžtais.
Pjūklo geležtės aukščio reguliavimas
Pjūklo geležtę galima sureguliuoti be pakopų nuo 0
iki 83 mm pjovimo aukščio.
Saugiam ir tolygiam darbui pasirinkite nedidelį pjūklo
geležtės išsikišimą ruošinio atžvilgiu.
Nustatykite platinamąjį prapjovos pleištą, kaip paro-
dyta 22 pav.
Platinamasis prapjovos pleištas yra svarbus apsaugi-
nis įtaisas, kuris kreipia ruošinį ir neleidžia užsidaryti
prapjovai už pjūklo geležtės bei atšokti ruošiniui. At-
kreipkite dėmesį į platinamojo prapjovos pleišto storį.
Platinamasis prapjovos pleištas negali būti plonesnis
už pjūklo geležtės korpusą ir storesnis už jo prapjo-
vos plotį.
Galima naudoti tik 315 mm skersmens ir 2,4 mm sto-
rio (3,0 mm / 3,2 mm dantys) pjūklo geležtes.
Kiekvieno darbo etapo metu nuleiskite gaubtą ant
ruošinio. Kiekvieno darbo etapo metu gaubtas turi
būti horizontalioje padėtyje virš pjūklo geležtės.
