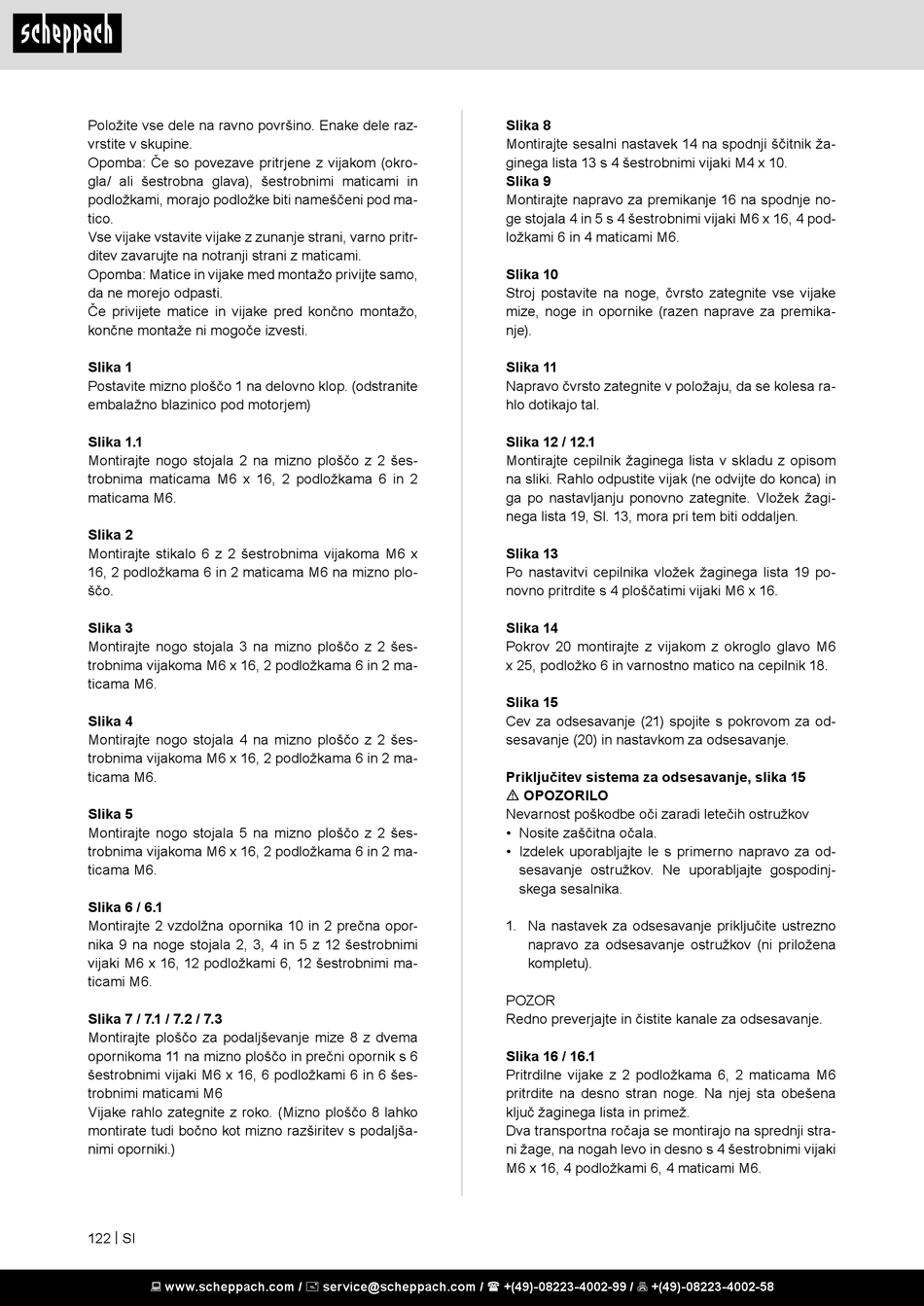

Položite vse dele na ravno površino. Enake dele raz-
vrstite v skupine.
Opomba: Če so povezave pritrjene z vijakom (okro-
gla/ ali šestrobna glava), šestrobnimi maticami in
podložkami, morajo podložke biti nameščeni pod ma-
tico.
Vse vijake vstavite vijake z zunanje strani, varno pritr-
ditev zavarujte na notranji strani z maticami.
Opomba: Matice in vijake med montažo privijte samo,
da ne morejo odpasti.
Če privijete matice in vijake pred končno montažo,
končne montaže ni mogoče izvesti.
Slika 1
Postavite mizno ploščo 1 na delovno klop. (odstranite
embalažno blazinico pod motorjem)
Slika 1.1
Montirajte nogo stojala 2 na mizno ploščo z 2 šes-
trobnima maticama M6 x 16, 2 podložkama 6 in 2
maticama M6.
Slika 2
Montirajte stikalo 6 z 2 šestrobnima vijakoma M6 x
16, 2 podložkama 6 in 2 maticama M6 na mizno plo-
ščo.
Slika 3
Montirajte nogo stojala 3 na mizno ploščo z 2 šes-
trobnima vijakoma M6 x 16, 2 podložkama 6 in 2 ma-
ticama M6.
Slika 4
Montirajte nogo stojala 4 na mizno ploščo z 2 šes-
trobnima vijakoma M6 x 16, 2 podložkama 6 in 2 ma-
ticama M6.
Slika 5
Montirajte nogo stojala 5 na mizno ploščo z 2 šes-
trobnima vijakoma M6 x 16, 2 podložkama 6 in 2 ma-
ticama M6.
Slika 6 / 6.1
Montirajte 2 vzdolžna opornika 10 in 2 prečna opor-
nika 9 na noge stojala 2, 3, 4 in 5 z 12 šestrobnimi
vijaki M6 x 16, 12 podložkami 6, 12 šestrobnimi ma-
ticami M6.
Slika 7 / 7.1 / 7.2 / 7.3
Montirajte ploščo za podaljševanje mize 8 z dvema
opornikoma 11 na mizno ploščo in prečni opornik s 6
šestrobnimi vijaki M6 x 16, 6 podložkami 6 in 6 šes-
trobnimi maticami M6
Vijake rahlo zategnite z roko. (Mizno ploščo 8 lahko
montirate tudi bočno kot mizno razširitev s podaljša-
nimi oporniki.)
122 | SI
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Slika 8
Montirajte sesalni nastavek 14 na spodnji ščitnik ža-
ginega lista 13 s 4 šestrobnimi vijaki M4 x 10.
Slika 9
Montirajte napravo za premikanje 16 na spodnje no-
ge stojala 4 in 5 s 4 šestrobnimi vijaki M6 x 16, 4 pod-
ložkami 6 in 4 maticami M6.
Slika 10
Stroj postavite na noge, čvrsto zategnite vse vijake
mize, noge in opornike (razen naprave za premika-
nje).
Slika 11
Napravo čvrsto zategnite v položaju, da se kolesa ra-
hlo dotikajo tal.
Slika 12 / 12.1
Montirajte cepilnik žaginega lista v skladu z opisom
na sliki. Rahlo odpustite vijak (ne odvijte do konca) in
ga po nastavljanju ponovno zategnite. Vložek žagi-
nega lista 19, Sl. 13, mora pri tem biti oddaljen.
Slika 13
Po nastavitvi cepilnika vložek žaginega lista 19 po-
novno pritrdite s 4 ploščatimi vijaki M6 x 16.
Slika 14
Pokrov 20 montirajte z vijakom z okroglo glavo M6
x 25, podložko 6 in varnostno matico na cepilnik 18.
Slika 15
Cev za odsesavanje (21) spojite s pokrovom za od-
sesavanje (20) in nastavkom za odsesavanje.
Priključitev sistema za odsesavanje, slika 15
m OPOZORILO
Nevarnost poškodbe oči zaradi letečih ostružkov
• Nosite zaščitna očala.
• Izdelek uporabljajte le s primerno napravo za od-
sesavanje ostružkov. Ne uporabljajte gospodinj-
skega sesalnika.
1. Na nastavek za odsesavanje priključite ustrezno
napravo za odsesavanje ostružkov (ni priložena
kompletu).
POZOR
Redno preverjajte in čistite kanale za odsesavanje.
Slika 16 / 16.1
Pritrdilne vijake z 2 podložkama 6, 2 maticama M6
pritrdite na desno stran noge. Na njej sta obešena
ključ žaginega lista in primež.
Dva transportna ročaja se montirajo na sprednji stra-
ni žage, na nogah levo in desno s 4 šestrobnimi vijaki
M6 x 16, 4 podložkami 6, 4 maticami M6.
