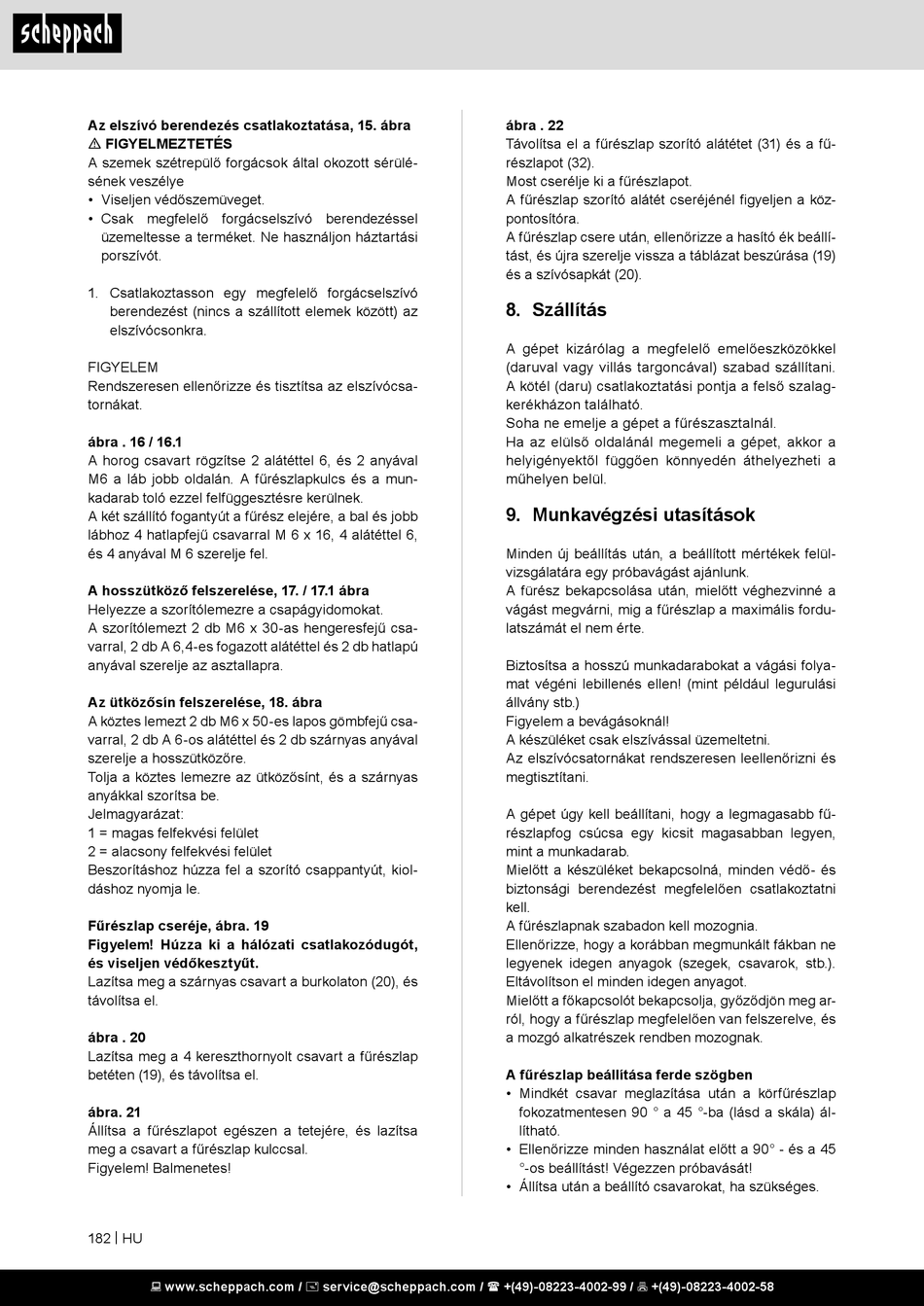

Az elszívó berendezés csatlakoztatása, 15. ábra
m FIGYELMEZTETÉS
A szemek szétrepülő forgácsok által okozott sérülé-
sének veszélye
• Viseljen védőszemüveget.
• Csak megfelelő forgácselszívó berendezéssel
üzemeltesse a terméket. Ne használjon háztartási
porszívót.
1. Csatlakoztasson egy megfelelő forgácselszívó
berendezést (nincs a szállított elemek között) az
elszívócsonkra.
FIGYELEM
Rendszeresen ellenőrizze és tisztítsa az elszívócsa-
tornákat.
ábra . 16 / 16.1
A horog csavart rögzítse 2 alátéttel 6, és 2 anyával
M6 a láb jobb oldalán. A fűrészlapkulcs és a mun-
kadarab toló ezzel felfüggesztésre kerülnek.
A két szállító fogantyút a fűrész elejére, a bal és jobb
lábhoz 4 hatlapfejű csavarral M 6 x 16, 4 alátéttel 6,
és 4 anyával M 6 szerelje fel.
A hosszütköző felszerelése, 17. / 17.1 ábra
Helyezze a szorítólemezre a csapágyidomokat.
A szorítólemezt 2 db M6 x 30-as hengeresfejű csa-
varral, 2 db A 6,4-es fogazott alátéttel és 2 db hatlapú
anyával szerelje az asztallapra.
Az ütközősín felszerelése, 18. ábra
A köztes lemezt 2 db M6 x 50-es lapos gömbfejű csa-
varral, 2 db A 6-os alátéttel és 2 db szárnyas anyával
szerelje a hosszütközőre.
Tolja a köztes lemezre az ütközősínt, és a szárnyas
anyákkal szorítsa be.
Jelmagyarázat:
1 = magas felfekvési felület
2 = alacsony felfekvési felület
Beszorításhoz húzza fel a szorító csappantyút, kiol-
dáshoz nyomja le.
Fűrészlap cseréje, ábra. 19
Figyelem! Húzza ki a hálózati csatlakozódugót,
és viseljen védőkesztyűt.
Lazítsa meg a szárnyas csavart a burkolaton (20), és
távolítsa el.
ábra . 20
Lazítsa meg a 4 kereszthornyolt csavart a fűrészlap
betéten (19), és távolítsa el.
ábra. 21
Állítsa a fűrészlapot egészen a tetejére, és lazítsa
meg a csavart a fűrészlap kulccsal.
Figyelem! Balmenetes!
182 | HU
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
ábra . 22
Távolítsa el a fűrészlap szorító alátétet (31) és a fű-
részlapot (32).
Most cserélje ki a fűrészlapot.
A fűrészlap szorító alátét cseréjénél figyeljen a köz-
pontosítóra.
A fűrészlap csere után, ellenőrizze a hasító ék beállí-
tást, és újra szerelje vissza a táblázat beszúrása (19)
és a szívósapkát (20).
8. Szállítás
A gépet kizárólag a megfelelő emelőeszközökkel
(daruval vagy villás targoncával) szabad szállítani.
A kötél (daru) csatlakoztatási pontja a felső szalag-
kerékházon található.
Soha ne emelje a gépet a fűrészasztalnál.
Ha az elülső oldalánál megemeli a gépet, akkor a
helyigényektől függően könnyedén áthelyezheti a
műhelyen belül.
9. Munkavégzési utasítások
Minden új beállítás után, a beállított mértékek felül-
vizsgálatára egy próbavágást ajánlunk.
A fürész bekapcsolása után, mielőtt véghezvinné a
vágást megvárni, mig a fűrészlap a maximális fordu-
latszámát el nem érte.
Biztosítsa a hosszú munkadarabokat a vágási folya-
mat végéni lebillenés ellen! (mint például legurulási
állvány stb.)
Figyelem a bevágásoknál!
A készüléket csak elszívással üzemeltetni.
Az elszívócsatornákat rendszeresen leellenőrizni és
megtisztítani.
A gépet úgy kell beállítani, hogy a legmagasabb fű-
részlapfog csúcsa egy kicsit magasabban legyen,
mint a munkadarab.
Mielőtt a készüléket bekapcsolná, minden védő- és
biztonsági berendezést megfelelően csatlakoztatni
kell.
A fűrészlapnak szabadon kell mozognia.
Ellenőrizze, hogy a korábban megmunkált fákban ne
legyenek idegen anyagok (szegek, csavarok, stb.).
Eltávolítson el minden idegen anyagot.
Mielőtt a főkapcsolót bekapcsolja, győződjön meg ar-
ról, hogy a fűrészlap megfelelően van felszerelve, és
a mozgó alkatrészek rendben mozognak.
A fűrészlap beállítása ferde szögben
• Mindkét csavar meglazítása után a körfűrészlap
fokozatmentesen 90 ° a 45 °-ba (lásd a skála) ál-
lítható.
• Ellenőrizze minden használat előtt a 90° - és a 45
°-os beállítást! Végezzen próbavását!
• Állítsa után a beállító csavarokat, ha szükséges.
