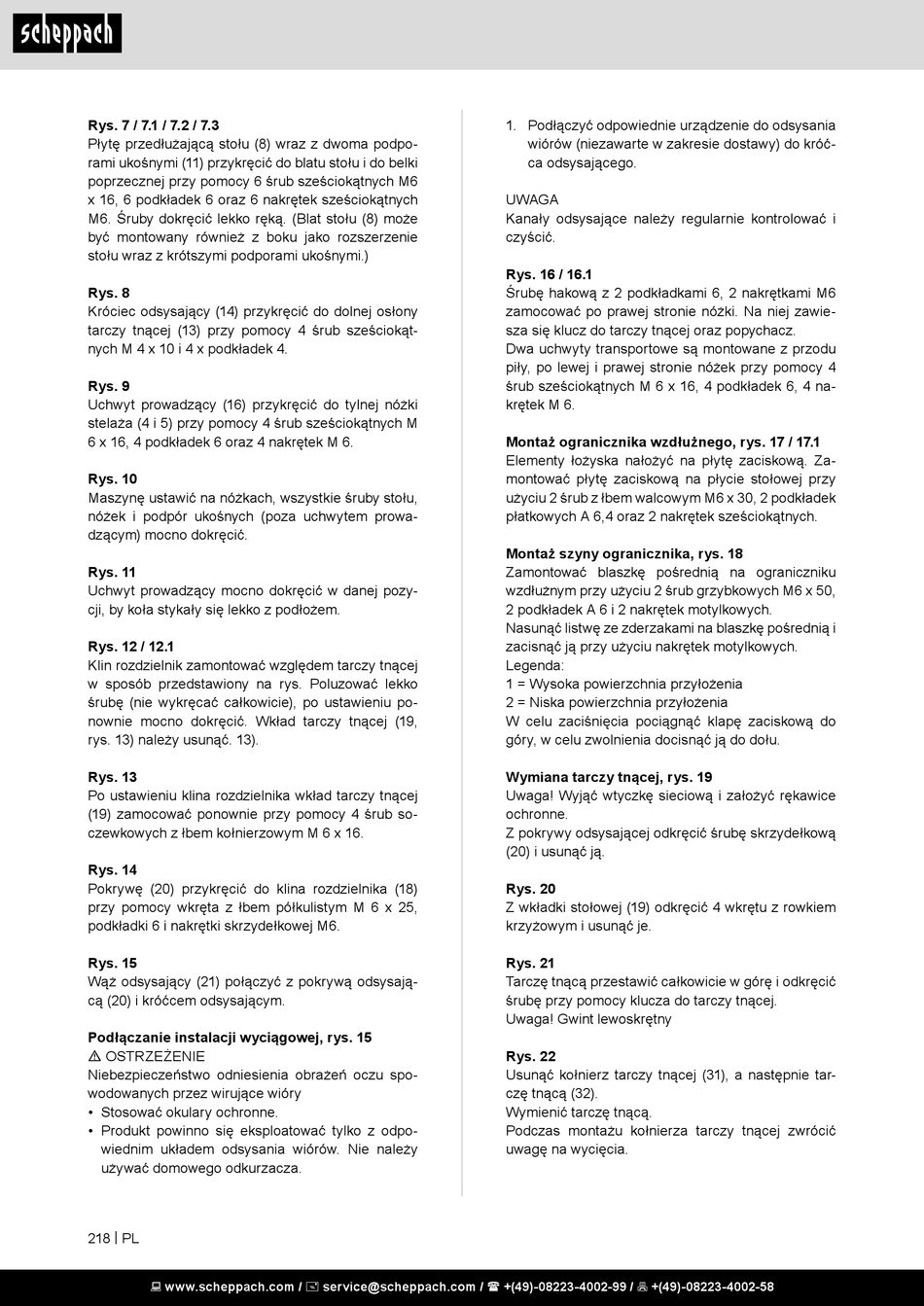

Rys. 7 / 7.1 / 7.2 / 7.3
Płytę przedłużającą stołu (8) wraz z dwoma podpo-
rami ukośnymi (11) przykręcić do blatu stołu i do belki
poprzecznej przy pomocy 6 śrub sześciokątnych M6
x 16, 6 podkładek 6 oraz 6 nakrętek sześciokątnych
M6. Śruby dokręcić lekko ręką. (Blat stołu (8) może
być montowany również z boku jako rozszerzenie
stołu wraz z krótszymi podporami ukośnymi.)
Rys. 8
Króciec odsysający (14) przykręcić do dolnej osłony
tarczy tnącej (13) przy pomocy 4 śrub sześciokąt-
nych M 4 x 10 i 4 x podkładek 4.
Rys. 9
Uchwyt prowadzący (16) przykręcić do tylnej nóżki
stelaża (4 i 5) przy pomocy 4 śrub sześciokątnych M
6 x 16, 4 podkładek 6 oraz 4 nakrętek M 6.
Rys. 10
Maszynę ustawić na nóżkach, wszystkie śruby stołu,
nóżek i podpór ukośnych (poza uchwytem prowa-
dzącym) mocno dokręcić.
Rys. 11
Uchwyt prowadzący mocno dokręcić w danej pozy-
cji, by koła stykały się lekko z podłożem.
Rys. 12 / 12.1
Klin rozdzielnik zamontować względem tarczy tnącej
w sposób przedstawiony na rys. Poluzować lekko
śrubę (nie wykręcać całkowicie), po ustawieniu po-
nownie mocno dokręcić. Wkład tarczy tnącej (19,
rys. 13) należy usunąć. 13).
Rys. 13
Po ustawieniu klina rozdzielnika wkład tarczy tnącej
(19) zamocować ponownie przy pomocy 4 śrub so-
czewkowych z łbem kołnierzowym M 6 x 16.
Rys. 14
Pokrywę (20) przykręcić do klina rozdzielnika (18)
przy pomocy wkręta z łbem półkulistym M 6 x 25,
podkładki 6 i nakrętki skrzydełkowej M6.
Rys. 15
Wąż odsysający (21) połączyć z pokrywą odsysają-
cą (20) i króćcem odsysającym.
Podłączanie instalacji wyciągowej, rys. 15
m OSTRZEŻENIE
Niebezpieczeństwo odniesienia obrażeń oczu spo-
wodowanych przez wirujące wióry
• Stosować okulary ochronne.
• Produkt powinno się eksploatować tylko z odpo-
wiednim układem odsysania wiórów. Nie należy
używać domowego odkurzacza.
