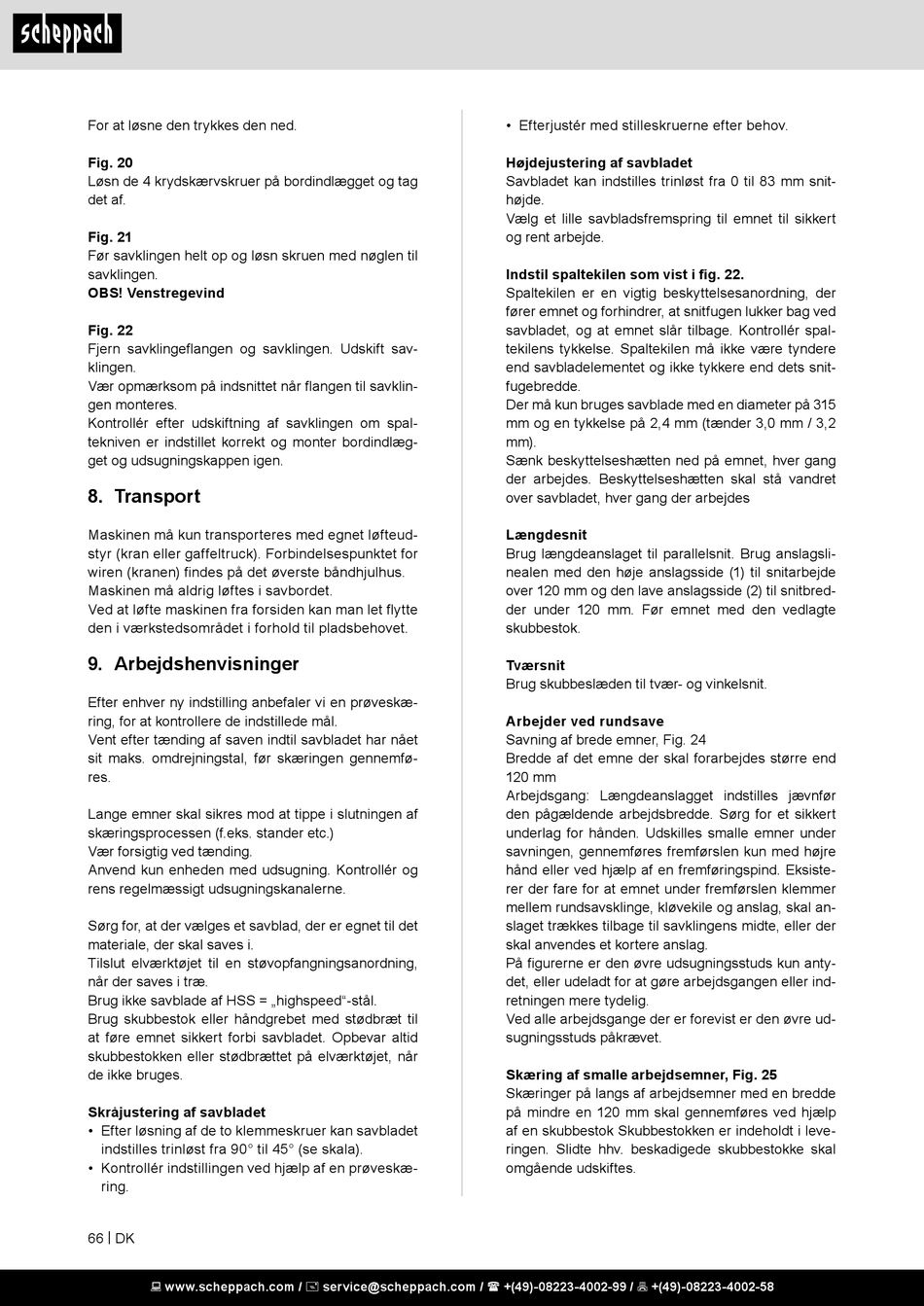

Transport; Arbejdshenvisninger - Scheppach TS310 Original Bedienungsanleitung

For at løsne den trykkes den ned.
Fig. 20
Løsn de 4 krydskærvskruer på bordindlægget og tag
det af.
Fig. 21
Før savklingen helt op og løsn skruen med nøglen til
savklingen.
OBS! Venstregevind
Fig. 22
Fjern savklingeflangen og savklingen. Udskift sav-
klingen.
Vær opmærksom på indsnittet når flangen til savklin-
gen monteres.
Kontrollér efter udskiftning af savklingen om spal-
tekniven er indstillet korrekt og monter bordindlæg-
get og udsugningskappen igen.

8. Transport

Maskinen må kun transporteres med egnet løfteud-
styr (kran eller gaffeltruck). Forbindelsespunktet for
wiren (kranen) findes på det øverste båndhjulhus.
Maskinen må aldrig løftes i savbordet.
Ved at løfte maskinen fra forsiden kan man let flytte
den i værkstedsområdet i forhold til pladsbehovet.

9. Arbejdshenvisninger

Efter enhver ny indstilling anbefaler vi en prøveskæ-
ring, for at kontrollere de indstillede mål.
Vent efter tænding af saven indtil savbladet har nået
sit maks. omdrejningstal, før skæringen gennemfø-
res.
Lange emner skal sikres mod at tippe i slutningen af
skæringsprocessen (f.eks. stander etc.)
Vær forsigtig ved tænding.
Anvend kun enheden med udsugning. Kontrollér og
rens regelmæssigt udsugningskanalerne.
Sørg for, at der vælges et savblad, der er egnet til det
materiale, der skal saves i.
Tilslut elværktøjet til en støvopfangningsanordning,
når der saves i træ.
Brug ikke savblade af HSS = „highspeed"-stål.
Brug skubbestok eller håndgrebet med stødbræt til
at føre emnet sikkert forbi savbladet. Opbevar altid
skubbestokken eller stødbrættet på elværktøjet, når
de ikke bruges.
Skråjustering af savbladet
• Efter løsning af de to klemmeskruer kan savbladet
indstilles trinløst fra 90° til 45° (se skala).
• Kontrollér indstillingen ved hjælp af en prøveskæ-
ring.
66 | DK
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Efterjustér med stilleskruerne efter behov.
Højdejustering af savbladet
Savbladet kan indstilles trinløst fra 0 til 83 mm snit-
højde.
Vælg et lille savbladsfremspring til emnet til sikkert
og rent arbejde.
Indstil spaltekilen som vist i fig. 22.
Spaltekilen er en vigtig beskyttelsesanordning, der
fører emnet og forhindrer, at snitfugen lukker bag ved
savbladet, og at emnet slår tilbage. Kontrollér spal-
tekilens tykkelse. Spaltekilen må ikke være tyndere
end savbladelementet og ikke tykkere end dets snit-
fugebredde.
Der må kun bruges savblade med en diameter på 315
mm og en tykkelse på 2,4 mm (tænder 3,0 mm / 3,2
mm).
Sænk beskyttelseshætten ned på emnet, hver gang
der arbejdes. Beskyttelseshætten skal stå vandret
over savbladet, hver gang der arbejdes
Længdesnit
Brug længdeanslaget til parallelsnit. Brug anslagsli-
nealen med den høje anslagsside (1) til snitarbejde
over 120 mm og den lave anslagsside (2) til snitbred-
der under 120 mm. Før emnet med den vedlagte
skubbestok.
Tværsnit
Brug skubbeslæden til tvær- og vinkelsnit.
Arbejder ved rundsave
Savning af brede emner, Fig. 24
Bredde af det emne der skal for arbejdes større end
120 mm
Arbejdsgang: Længdeanslagget indstilles jævnfør
den pågældende arbejdsbredde. Sørg for et sikkert
underlag for hånden. Udskilles smalle emner under
savningen, gennemføres fremførslen kun med højre
hånd eller ved hjælp af en fremføringspind. Eksiste-
rer der fare for at emnet under fremførslen klemmer
mellem rundsavsklinge, kløvekile og anslag, skal an-
slaget trækkes tilbage til savklingens midte, eller der
skal anvendes et kortere anslag.
På figurerne er den øvre udsugningsstuds kun anty-
det, eller udeladt for at gøre arbejdsgangen eller ind-
retningen mere tydelig.
Ved alle arbejdsgange der er forevist er den øvre ud-
sugningsstuds påkrævet.
Skæring af smalle arbejdsemner, Fig. 25
Skæringer på langs af arbejdsemner med en bredde
på mindre en 120 mm skal gennemføres ved hjælp
af en skubbestok Skubbestokken er indeholdt i leve-
ringen. Slidte hhv. beskadigede skubbestokke skal
omgående udskiftes.
