Portate cuffie antirumore.
L'effetto del rumore può causare la perdita dell'udito.
Valori complessivi delle vibrazioni (somma vettoria-
le delle tre direzioni) rilevati secondo la norma EN
61029.

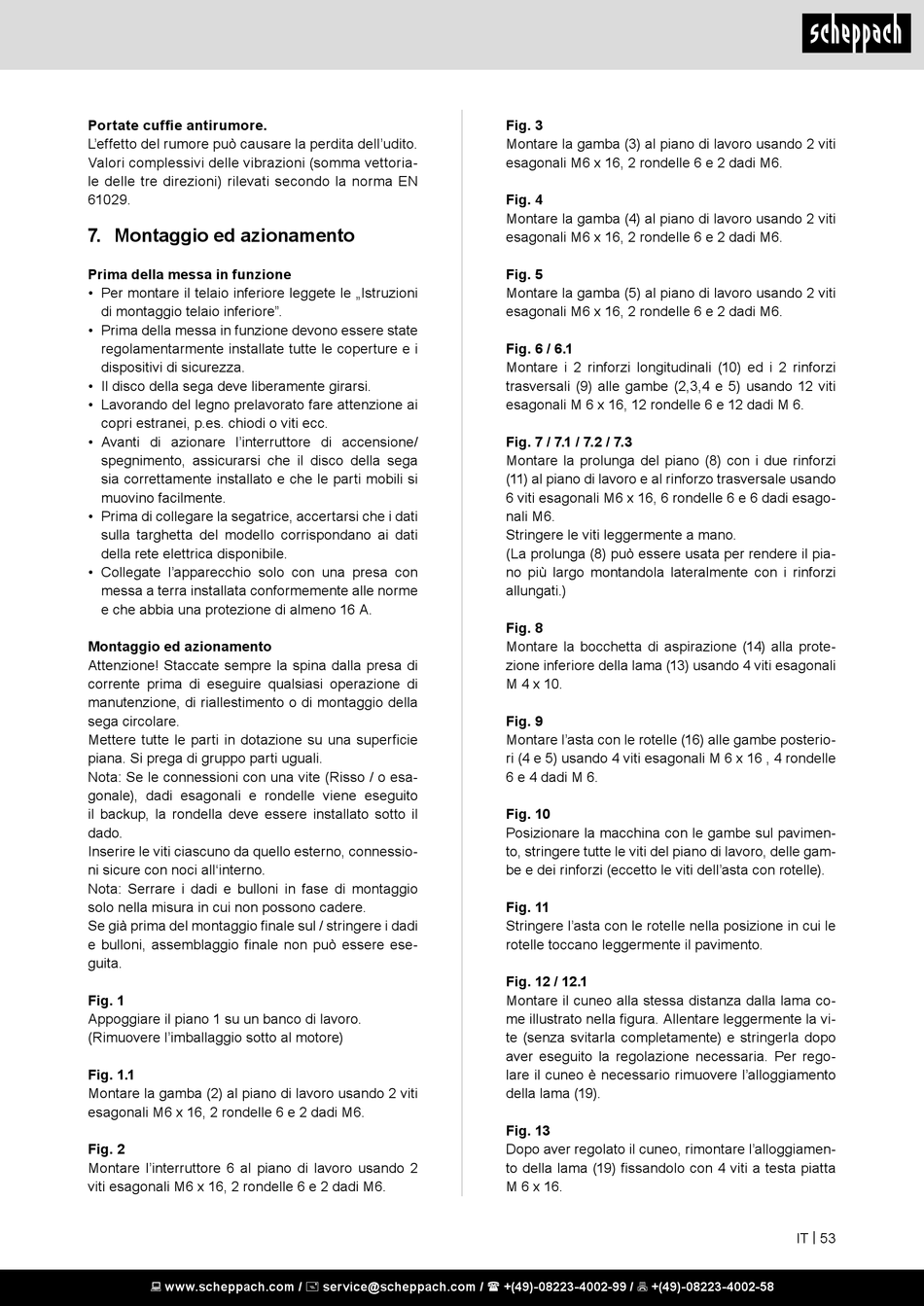

7. Montaggio ed azionamento

Prima della messa in funzione
• Per montare il telaio inferiore leggete le „Istruzioni
di montaggio telaio inferiore".
• Prima della messa in funzione devono essere state
regolamentarmente installate tutte le coperture e i
dispositivi di sicurezza.
• Il disco della sega deve liberamente girarsi.
• Lavorando del legno prelavorato fare attenzione ai
copri estranei, p.es. chiodi o viti ecc.
• Avanti di azionare l'interruttore di accensione/
spegnimento, assicurarsi che il disco della sega
sia correttamente installato e che le parti mobili si
muovino facilmente.
• Prima di collegare la segatrice, accertarsi che i dati
sulla targhetta del modello corrispondano ai dati
della rete elettrica disponibile.
• Collegate l'apparecchio solo con una presa con
messa a terra installata conformemente alle norme
e che abbia una protezione di almeno 16 A.
Montaggio ed azionamento
Attenzione! Staccate sempre la spina dalla presa di
corrente prima di eseguire qualsiasi operazione di
manutenzione, di riallestimento o di montaggio della
sega circolare.
Mettere tutte le parti in dotazione su una superficie
piana. Si prega di gruppo parti uguali.
Nota: Se le connessioni con una vite (Risso / o esa-
gonale), dadi esagonali e rondelle viene eseguito
il backup, la rondella deve essere installato sotto il
dado.
Inserire le viti ciascuno da quello esterno, connessio-
ni sicure con noci all'interno.
Nota: Serrare i dadi e bulloni in fase di montaggio
solo nella misura in cui non possono cadere.
Se già prima del montaggio finale sul / stringere i dadi
e bulloni, assemblaggio finale non può essere ese-
guita.
Fig. 1
Appoggiare il piano 1 su un banco di lavoro.
(Rimuovere l'imballaggio sotto al motore)
Fig. 1.1
Montare la gamba (2) al piano di lavoro usando 2 viti
esagonali M6 x 16, 2 rondelle 6 e 2 dadi M6.
Fig. 2
Montare l'interruttore 6 al piano di lavoro usando 2
viti esagonali M6 x 16, 2 rondelle 6 e 2 dadi M6.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Fig. 3
Montare la gamba (3) al piano di lavoro usando 2 viti
esagonali M6 x 16, 2 rondelle 6 e 2 dadi M6.
Fig. 4
Montare la gamba (4) al piano di lavoro usando 2 viti
esagonali M6 x 16, 2 rondelle 6 e 2 dadi M6.
Fig. 5
Montare la gamba (5) al piano di lavoro usando 2 viti
esagonali M6 x 16, 2 rondelle 6 e 2 dadi M6.
Fig. 6 / 6.1
Montare i 2 rinforzi longitudinali (10) ed i 2 rinforzi
trasversali (9) alle gambe (2,3,4 e 5) usando 12 viti
esagonali M 6 x 16, 12 rondelle 6 e 12 dadi M 6.
Fig. 7 / 7.1 / 7.2 / 7.3
Montare la prolunga del piano (8) con i due rinforzi
(11) al piano di lavoro e al rinforzo trasversale usando
6 viti esagonali M6 x 16, 6 rondelle 6 e 6 dadi esago-
nali M6.
Stringere le viti leggermente a mano.
(La prolunga (8) può essere usata per rendere il pia-
no più largo montandola lateralmente con i rinforzi
allungati.)
Fig. 8
Montare la bocchetta di aspirazione (14) alla prote-
zione inferiore della lama (13) usando 4 viti esagonali
M 4 x 10.
Fig. 9
Montare l'asta con le rotelle (16) alle gambe posterio-
ri (4 e 5) usando 4 viti esagonali M 6 x 16 , 4 rondelle
6 e 4 dadi M 6.
Fig. 10
Posizionare la macchina con le gambe sul pavimen-
to, stringere tutte le viti del piano di lavoro, delle gam-
be e dei rinforzi (eccetto le viti dell'asta con rotelle).
Fig. 11
Stringere l'asta con le rotelle nella posizione in cui le
rotelle toccano leggermente il pavimento.
Fig. 12 / 12.1
Montare il cuneo alla stessa distanza dalla lama co-
me illustrato nella figura. Allentare leggermente la vi-
te (senza svitarla completamente) e stringerla dopo
aver eseguito la regolazione necessaria. Per rego-
lare il cuneo è necessario rimuovere l'alloggiamento
della lama (19).
Fig. 13
Dopo aver regolato il cuneo, rimontare l'alloggiamen-
to della lama (19) fissandolo con 4 viti a testa piatta
M 6 x 16.
IT | 53
