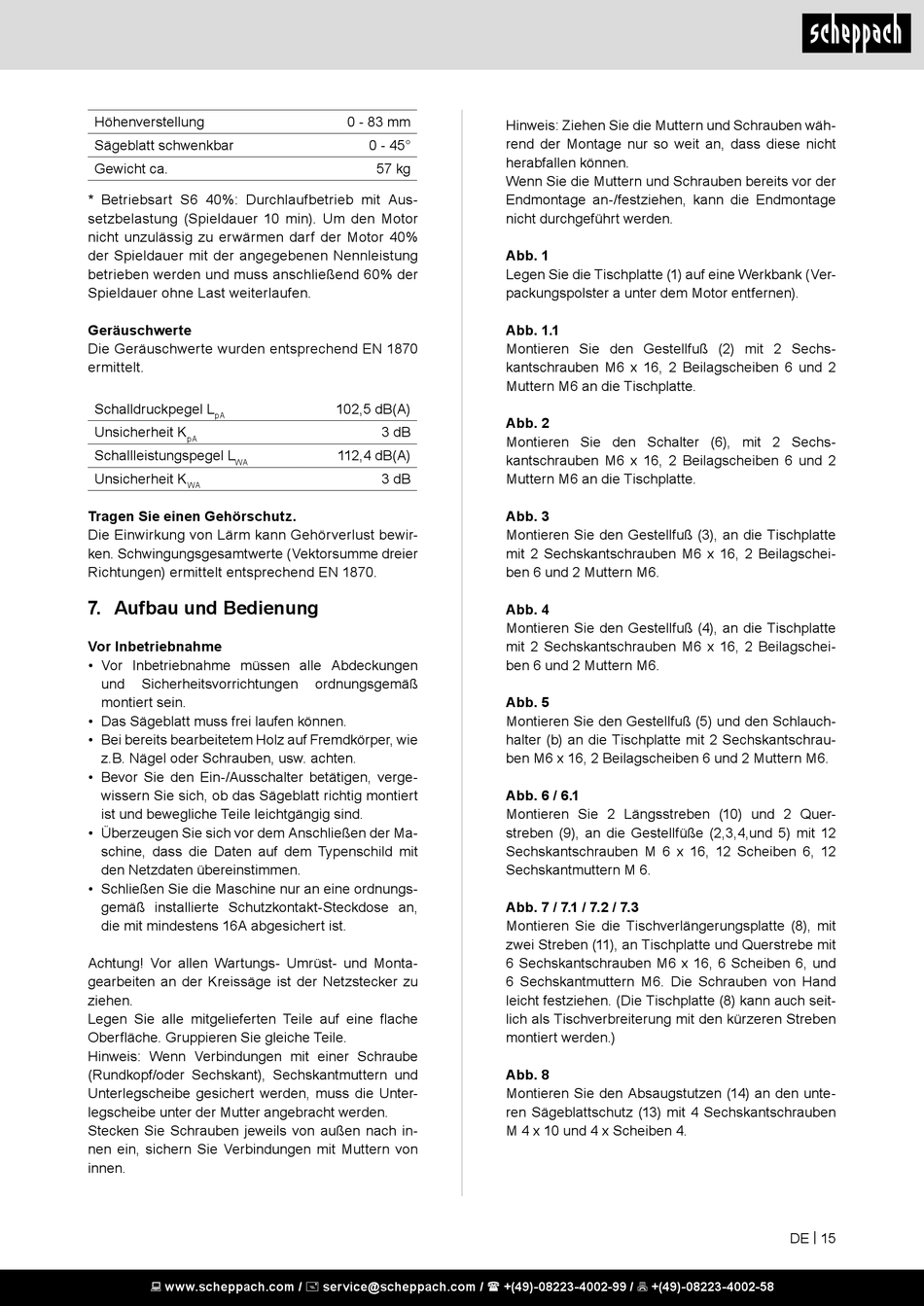

Höhenverstellung
Sägeblatt schwenkbar
Gewicht ca.
* Betriebsart S6 40%: Durchlaufbetrieb mit Aus-
setzbelastung (Spieldauer 10 min). Um den Motor
nicht unzulässig zu erwärmen darf der Motor 40%
der Spieldauer mit der angegebenen Nennleistung
betrieben werden und muss anschließend 60% der
Spieldauer ohne Last weiterlaufen.
Geräuschwerte
Die Geräuschwerte wurden entsprechend EN 1870
ermittelt.
Schalldruckpegel L
pA
Unsicherheit K
pA
Schallleistungspegel L
WA
Unsicherheit K
WA
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewir-
ken. Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 1870.

7. Aufbau und Bedienung

Vor Inbetriebnahme
• Vor Inbetriebnahme müssen alle Abdeckungen
und Sicherheitsvorrichtungen
montiert sein.
• Das Sägeblatt muss frei laufen können.
• Bei bereits bearbeitetem Holz auf Fremdkörper, wie
z.B. Nägel oder Schrauben, usw. achten.
• Bevor Sie den Ein-/Ausschalter betätigen, verge-
wissern Sie sich, ob das Sägeblatt richtig montiert
ist und bewegliche Teile leichtgängig sind.
• Überzeugen Sie sich vor dem Anschließen der Ma-
schine, dass die Daten auf dem Typenschild mit
den Netzdaten übereinstimmen.
• Schließen Sie die Maschine nur an eine ordnungs-
gemäß installierte Schutzkontakt-Steckdose an,
die mit mindestens 16A abgesichert ist.
Achtung! Vor allen Wartungs- Umrüst- und Monta-
gearbeiten an der Kreissäge ist der Netzstecker zu
ziehen.
Legen Sie alle mitgelieferten Teile auf eine flache
Oberfläche. Gruppieren Sie gleiche Teile.
Hinweis: Wenn Verbindungen mit einer Schraube
(Rundkopf/oder Sechskant), Sechskantmuttern und
Unterlegscheibe gesichert werden, muss die Unter-
legscheibe unter der Mutter angebracht werden.
Stecken Sie Schrauben jeweils von außen nach in-
nen ein, sichern Sie Verbindungen mit Muttern von
innen.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
0 - 83 mm
0 - 45°
57 kg
102,5 dB(A)
3 dB
112,4 dB(A)
3 dB
ordnungsgemäß
Hinweis: Ziehen Sie die Muttern und Schrauben wäh-
rend der Montage nur so weit an, dass diese nicht
herabfallen können.
Wenn Sie die Muttern und Schrauben bereits vor der
Endmontage an-/festziehen, kann die Endmontage
nicht durchgeführt werden.
Abb. 1
Legen Sie die Tischplatte (1) auf eine Werkbank (Ver-
packungspolster a unter dem Motor entfernen).
Abb. 1.1
Montieren Sie den Gestellfuß (2) mit 2 Sechs-
kantschrauben M6 x 16, 2 Beilagscheiben 6 und 2
Muttern M6 an die Tischplatte.
Abb. 2
Montieren Sie den Schalter (6), mit 2 Sechs-
kantschrauben M6 x 16, 2 Beilagscheiben 6 und 2
Muttern M6 an die Tischplatte.
Abb. 3
Montieren Sie den Gestellfuß (3), an die Tischplatte
mit 2 Sechskantschrauben M6 x 16, 2 Beilagschei-
ben 6 und 2 Muttern M6.
Abb. 4
Montieren Sie den Gestellfuß (4), an die Tischplatte
mit 2 Sechskantschrauben M6 x 16, 2 Beilagschei-
ben 6 und 2 Muttern M6.
Abb. 5
Montieren Sie den Gestellfuß (5) und den Schlauch-
halter (b) an die Tischplatte mit 2 Sechskantschrau-
ben M6 x 16, 2 Beilagscheiben 6 und 2 Muttern M6.
Abb. 6 / 6.1
Montieren Sie 2 Längsstreben (10) und 2 Quer-
streben (9), an die Gestellfüße (2,3,4,und 5) mit 12
Sechskantschrauben M 6 x 16, 12 Scheiben 6, 12
Sechskantmuttern M 6.
Abb. 7 / 7.1 / 7.2 / 7.3
Montieren Sie die Tischverlängerungsplatte (8), mit
zwei Streben (11), an Tischplatte und Querstrebe mit
6 Sechskantschrauben M6 x 16, 6 Scheiben 6, und
6 Sechskantmuttern M6. Die Schrauben von Hand
leicht festziehen. (Die Tischplatte (8) kann auch seit-
lich als Tischverbreiterung mit den kürzeren Streben
montiert werden.)
Abb. 8
Montieren Sie den Absaugstutzen (14) an den unte-
ren Sägeblattschutz (13) mit 4 Sechskantschrauben
M 4 x 10 und 4 x Scheiben 4.
