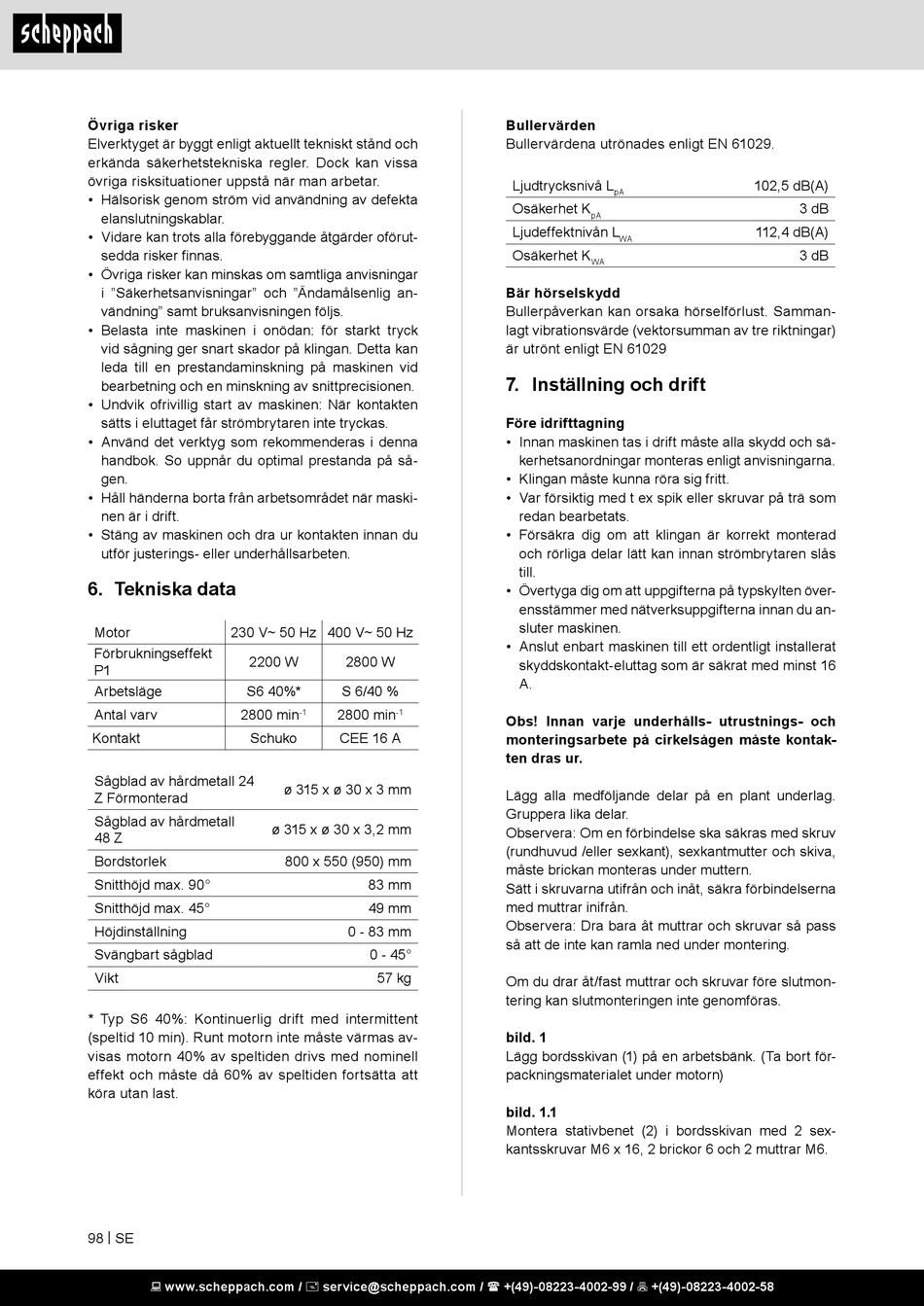

Övriga risker
Elverktyget är byggt enligt aktuellt tekniskt stånd och
erkända säkerhetstekniska regler. Dock kan vissa
övriga risksituationer uppstå när man arbetar.
• Hälsorisk genom ström vid användning av defekta
elanslutningskablar.
• Vidare kan trots alla förebyggande åtgärder oförut-
sedda risker finnas.
• Övriga risker kan minskas om samtliga anvisningar
i "Säkerhetsanvisningar" och "Ändamålsenlig an-
vändning" samt bruksanvisningen följs.
• Belasta inte maskinen i onödan: för starkt tryck
vid sågning ger snart skador på klingan. Detta kan
leda till en prestandaminskning på maskinen vid
bearbetning och en minskning av snittprecisionen.
• Undvik ofrivillig start av maskinen: När kontakten
sätts i eluttaget får strömbrytaren inte tryckas.
• Använd det verktyg som rekommenderas i denna
handbok. So uppnår du optimal prestanda på så-
gen.
• Håll händerna borta från arbetsområdet när maski-
nen är i drift.
• Stäng av maskinen och dra ur kontakten innan du
utför justerings- eller underhållsarbeten.

6. Tekniska data

Motor 230 V~ 50 Hz 400 V~ 50 Hz
Förbrukningseffekt
2200 W
P1
Arbetsläge S6 40%*
Antal varv 2800 min
Kontakt Schuko
Sågblad av hårdmetall 24
Z Förmonterad
Sågblad av hårdmetall
48 Z
Bordstorlek
Snitthöjd max. 90°
Snitthöjd max. 45°
Höjdinställning
Svängbart sågblad
Vikt
* Typ S6 40%: Kontinuerlig drift med intermittent
(speltid 10 min). Runt motorn inte måste värmas av-
visas motorn 40% av speltiden drivs med nominell
effekt och måste då 60% av speltiden fortsätta att
köra utan last.
98 | SE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
2800 W
S 6/40 %
2800 min
-1 -1
CEE 16 A
ø 315 x ø 30 x 3 mm
ø 315 x ø 30 x 3,2 mm
800 x 550 (950) mm
83 mm
49 mm
0 - 83 mm
0 - 45°
57 kg
Bullervärden
Bullervärdena utrönades enligt EN 61029.
Ljudtrycksnivå L
pA
Osäkerhet K
pA
Ljudeffektnivån L
WA
Osäkerhet K
WA
Bär hörselskydd
Bullerpåverkan kan orsaka hörselförlust. Samman-
lagt vibrationsvärde (vektorsumman av tre riktningar)
är utrönt enligt EN 61029
7. Inställning och drift
Före idrifttagning
• Innan maskinen tas i drift måste alla skydd och sä-
kerhetsanordningar monteras enligt anvisningarna.
• Klingan måste kunna röra sig fritt.
• Var försiktig med t ex spik eller skruvar på trä som
redan bearbetats.
• Försäkra dig om att klingan är korrekt monterad
och rörliga delar lätt kan innan strömbrytaren slås
till.
• Övertyga dig om att uppgifterna på typskylten över-
ensstämmer med nätverksuppgifterna innan du an-
sluter maskinen.
• Anslut enbart maskinen till ett ordentligt installerat
skyddskontakt-eluttag som är säkrat med minst 16
A.
Obs! Innan varje underhålls- utrustnings- och
monteringsarbete på cirkelsågen måste kontak-
ten dras ur.
Lägg alla medföljande delar på en plant underlag.
Gruppera lika delar.
Observera: Om en förbindelse ska säkras med skruv
(rundhuvud /eller sexkant), sexkantmutter och skiva,
måste brickan monteras under muttern.
Sätt i skruvarna utifrån och inåt, säkra förbindelserna
med muttrar inifrån.
Observera: Dra bara åt muttrar och skruvar så pass
så att de inte kan ramla ned under montering.
Om du drar åt/fast muttrar och skruvar före slutmon-
tering kan slutmonteringen inte genomföras.
bild. 1
Lägg bordsskivan (1) på en arbetsbänk. (Ta bort för-
packningsmaterialet under motorn)
bild. 1.1
Montera stativbenet (2) i bordsskivan med 2 sex-
kantsskruvar M6 x 16, 2 brickor 6 och 2 muttrar M6.
102,5 dB(A)
3 dB
112,4 dB(A)
3 dB
