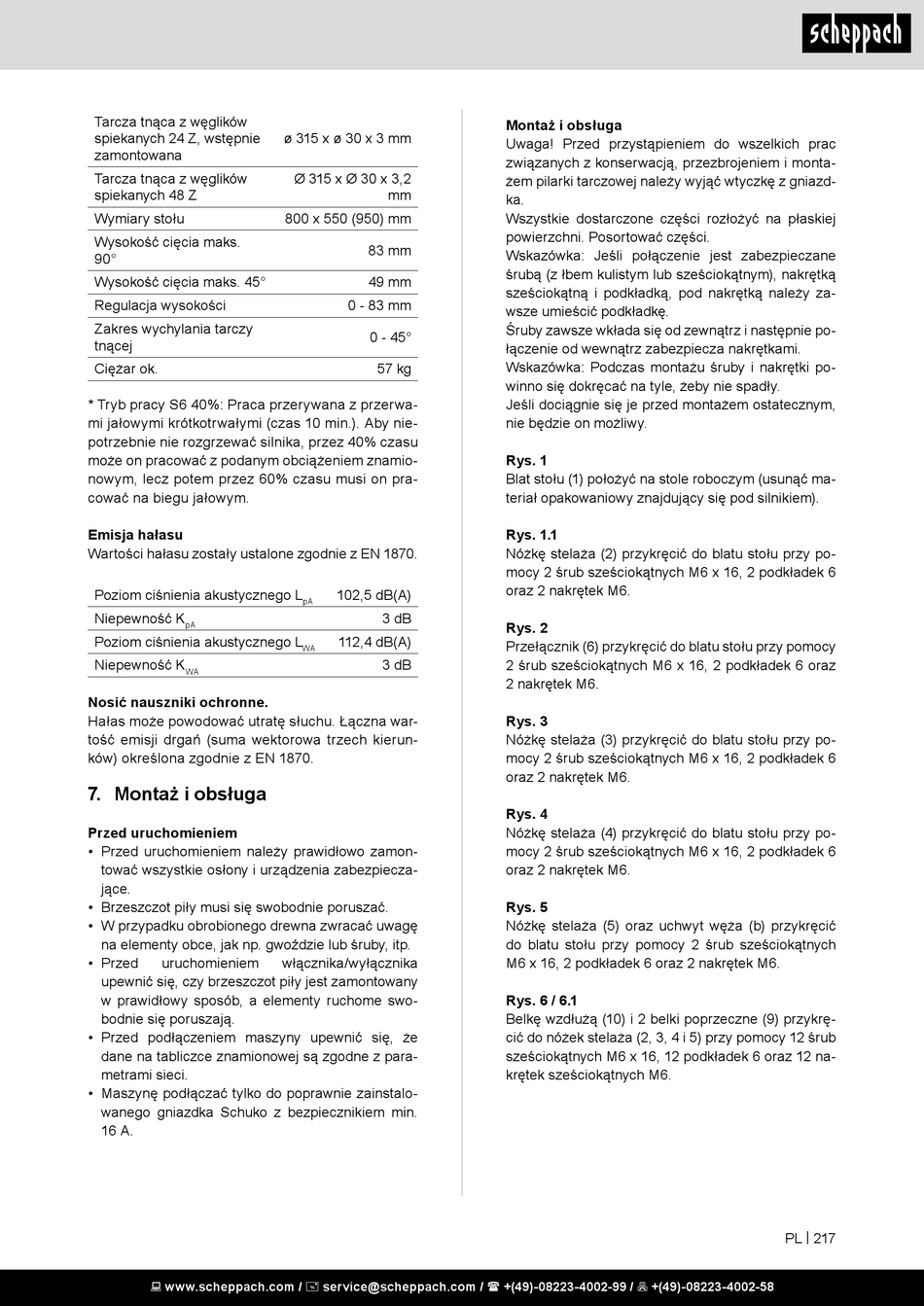

Tarcza tnąca z węglików
spiekanych 24 Z, wstępnie
zamontowana
Tarcza tnąca z węglików
spiekanych 48 Z
Wymiary stołu
Wysokość cięcia maks.
90°
Wysokość cięcia maks. 45°
Regulacja wysokości
Zakres wychylania tarczy
tnącej
Ciężar ok.
* Tryb pracy S6 40%: Praca przerywana z przerwa-
mi jałowymi krótkotrwałymi (czas 10 min.). Aby nie-
potrzebnie nie rozgrzewać silnika, przez 40% czasu
może on pracować z podanym obciążeniem znamio-
nowym, lecz potem przez 60% czasu musi on pra-
cować na biegu jałowym.
Emisja hałasu
Wartości hałasu zostały ustalone zgodnie z EN 1870.
Poziom ciśnienia akustycznego L
Niepewność K
pA
Poziom ciśnienia akustycznego L
Niepewność K
WA
Nosić nauszniki ochronne.
Hałas może powodować utratę słuchu. Łączna war-
tość emisji drgań (suma wektorowa trzech kierun-
ków) określona zgodnie z EN 1870.
7. Montaż i obsługa
Przed uruchomieniem
• Przed uruchomieniem należy prawidłowo zamon-
tować wszystkie osłony i urządzenia zabezpiecza-
jące.
• Brzeszczot piły musi się swobodnie poruszać.
• W przypadku obrobionego drewna zwracać uwagę
na elementy obce, jak np. gwoździe lub śruby, itp.
• Przed uruchomieniem
upewnić się, czy brzeszczot piły jest zamontowany
w prawidłowy sposób, a elementy ruchome swo-
bodnie się poruszają.
• Przed podłączeniem maszyny upewnić się, że
dane na tabliczce znamionowej są zgodne z para-
metrami sieci.
• Maszynę podłączać tylko do poprawnie zainstalo-
wanego gniazdka Schuko z bezpiecznikiem min.
16 A.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
ø 315 x ø 30 x 3 mm
Ø 315 x Ø 30 x 3,2
mm
800 x 550 (950) mm
83 mm
49 mm
0 - 83 mm
0 - 45°
57 kg
102,5 dB(A)
pA
3 dB
112,4 dB(A)
WA
3 dB
włącznika/wyłącznika
Montaż i obsługa
Uwaga! Przed przystąpieniem do wszelkich prac
związanych z konserwacją, przezbrojeniem i monta-
żem pilarki tarczowej należy wyjąć wtyczkę z gniazd-
ka.
Wszystkie dostarczone części rozłożyć na płaskiej
powierzchni. Posortować części.
Wskazówka: Jeśli połączenie jest zabezpieczane
śrubą (z łbem kulistym lub sześciokątnym), nakrętką
sześciokątną i podkładką, pod nakrętką należy za-
wsze umieścić podkładkę.
Śruby zawsze wkłada się od zewnątrz i następnie po-
łączenie od wewnątrz zabezpiecza nakrętkami.
Wskazówka: Podczas montażu śruby i nakrętki po-
winno się dokręcać na tyle, żeby nie spadły.
Jeśli dociągnie się je przed montażem ostatecznym,
nie będzie on możliwy.
Rys. 1
Blat stołu (1) położyć na stole roboczym (usunąć ma-
teriał opakowaniowy znajdujący się pod silnikiem).
Rys. 1.1
Nóżkę stelaża (2) przykręcić do blatu stołu przy po-
mocy 2 śrub sześciokątnych M6 x 16, 2 podkładek 6
oraz 2 nakrętek M6.
Rys. 2
Przełącznik (6) przykręcić do blatu stołu przy pomocy
2 śrub sześciokątnych M6 x 16, 2 podkładek 6 oraz
2 nakrętek M6.
Rys. 3
Nóżkę stelaża (3) przykręcić do blatu stołu przy po-
mocy 2 śrub sześciokątnych M6 x 16, 2 podkładek 6
oraz 2 nakrętek M6.
Rys. 4
Nóżkę stelaża (4) przykręcić do blatu stołu przy po-
mocy 2 śrub sześciokątnych M6 x 16, 2 podkładek 6
oraz 2 nakrętek M6.
Rys. 5
Nóżkę stelaża (5) oraz uchwyt węża (b) przykręcić
do blatu stołu przy pomocy 2 śrub sześciokątnych
M6 x 16, 2 podkładek 6 oraz 2 nakrętek M6.
Rys. 6 / 6.1
Belkę wzdłużą (10) i 2 belki poprzeczne (9) przykrę-
cić do nóżek stelaża (2, 3, 4 i 5) przy pomocy 12 śrub
sześciokątnych M6 x 16, 12 podkładek 6 oraz 12 na-
krętek sześciokątnych M6.
