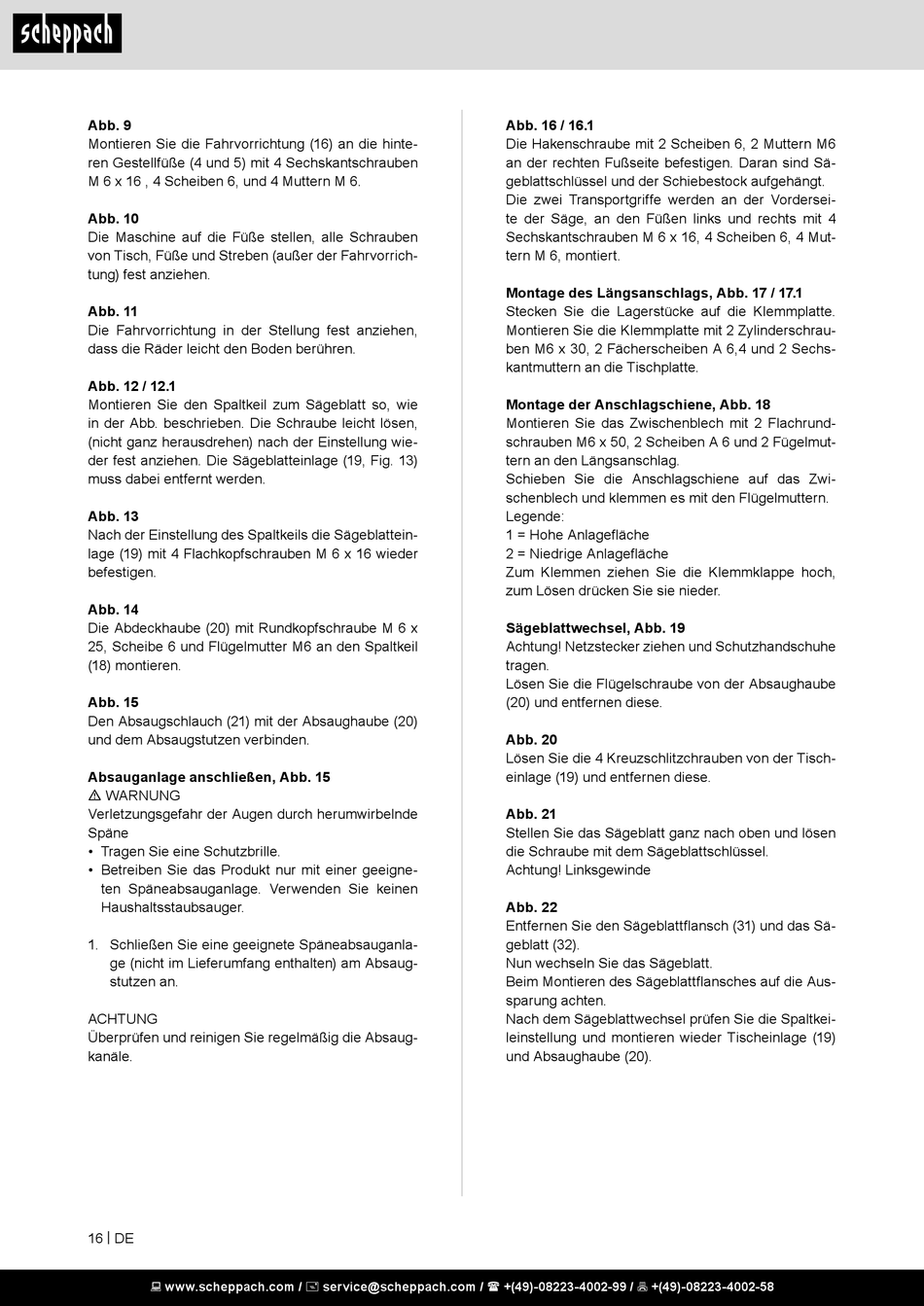

Scheppach TS310 Original Bedienungsanleitung Seite 16

Abb. 9
Montieren Sie die Fahrvorrichtung (16) an die hinte-
ren Gestellfüße (4 und 5) mit 4 Sechskantschrauben
M 6 x 16 , 4 Scheiben 6, und 4 Muttern M 6.
Abb. 10
Die Maschine auf die Füße stellen, alle Schrauben
von Tisch, Füße und Streben (außer der Fahrvorrich-
tung) fest anziehen.
Abb. 11
Die Fahrvorrichtung in der Stellung fest anziehen,
dass die Räder leicht den Boden berühren.
Abb. 12 / 12.1
Montieren Sie den Spaltkeil zum Sägeblatt so, wie
in der Abb. beschrieben. Die Schraube leicht lösen,
(nicht ganz herausdrehen) nach der Einstellung wie-
der fest anziehen. Die Sägeblatteinlage (19, Fig. 13)
muss dabei entfernt werden.
Abb. 13
Nach der Einstellung des Spaltkeils die Sägeblattein-
lage (19) mit 4 Flachkopfschrauben M 6 x 16 wieder
befestigen.
Abb. 14
Die Abdeckhaube (20) mit Rundkopfschraube M 6 x
25, Scheibe 6 und Flügelmutter M6 an den Spaltkeil
(18) montieren.
Abb. 15
Den Absaugschlauch (21) mit der Absaughaube (20)
und dem Absaugstutzen verbinden.
Absauganlage anschließen, Abb. 15
m WARNUNG
Verletzungsgefahr der Augen durch herumwirbelnde
Späne
• Tragen Sie eine Schutzbrille.
• Betreiben Sie das Produkt nur mit einer geeigne-
ten Späneabsauganlage. Verwenden Sie keinen
Haushaltsstaubsauger.
1. Schließen Sie eine geeignete Späneabsauganla-
ge (nicht im Lieferumfang enthalten) am Absaug-
stutzen an.
ACHTUNG
Überprüfen und reinigen Sie regelmäßig die Absaug-
kanäle.
16 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Abb. 16 / 16.1
Die Hakenschraube mit 2 Scheiben 6, 2 Muttern M6
an der rechten Fußseite befestigen. Daran sind Sä-
geblattschlüssel und der Schiebestock aufgehängt.
Die zwei Transportgriffe werden an der Vordersei-
te der Säge, an den Füßen links und rechts mit 4
Sechskantschrauben M 6 x 16, 4 Scheiben 6, 4 Mut-
tern M 6, montiert.
Montage des Längsanschlags, Abb. 17 / 17.1
Stecken Sie die Lagerstücke auf die Klemmplatte.
Montieren Sie die Klemmplatte mit 2 Zylinderschrau-
ben M6 x 30, 2 Fächerscheiben A 6,4 und 2 Sechs-
kantmuttern an die Tischplatte.
Montage der Anschlagschiene, Abb. 18
Montieren Sie das Zwischenblech mit 2 Flachrund-
schrauben M6 x 50, 2 Scheiben A 6 und 2 Fügelmut-
tern an den Längsanschlag.
Schieben Sie die Anschlagschiene auf das Zwi-
schenblech und klemmen es mit den Flügelmuttern.
Legende:
1 = Hohe Anlagefläche
2 = Niedrige Anlagefläche
Zum Klemmen ziehen Sie die Klemmklappe hoch,
zum Lösen drücken Sie sie nieder.
Sägeblattwechsel, Abb. 19
Achtung! Netzstecker ziehen und Schutzhandschuhe
tragen.
Lösen Sie die Flügelschraube von der Absaughaube
(20) und entfernen diese.
Abb. 20
Lösen Sie die 4 Kreuzschlitzchrauben von der Tisch-
einlage (19) und entfernen diese.
Abb. 21
Stellen Sie das Sägeblatt ganz nach oben und lösen
die Schraube mit dem Sägeblattschlüssel.
Achtung! Linksgewinde
Abb. 22
Entfernen Sie den Sägeblattflansch (31) und das Sä-
geblatt (32).
Nun wechseln Sie das Sägeblatt.
Beim Montieren des Sägeblattflansches auf die Aus-
sparung achten.
Nach dem Sägeblattwechsel prüfen Sie die Spaltkei-
leinstellung und montieren wieder Tischeinlage (19)
und Absaughaube (20).
