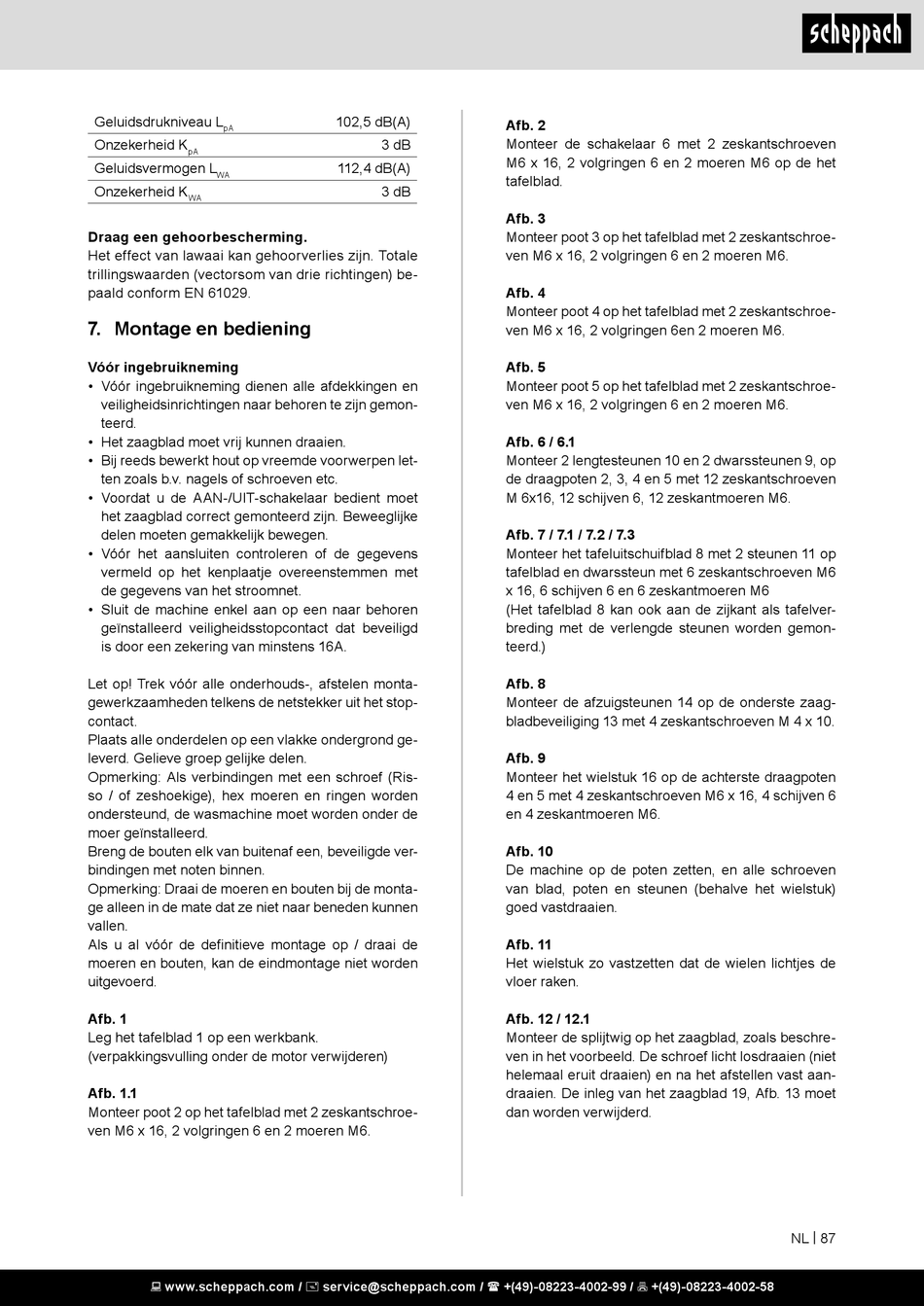

Montage En Bediening - Scheppach TS310 Original Bedienungsanleitung

Geluidsdrukniveau L
pA
Onzekerheid K
pA
Geluidsvermogen L
WA
Onzekerheid K
WA
Draag een gehoorbescherming.
Het effect van lawaai kan gehoorverlies zijn. Totale
trillingswaarden (vectorsom van drie richtingen) be-
paald conform EN 61029.

7. Montage en bediening

Vóór ingebruikneming
• Vóór ingebruikneming dienen alle afdekkingen en
veiligheidsinrichtingen naar behoren te zijn gemon-
teerd.
• Het zaagblad moet vrij kunnen draaien.
• Bij reeds bewerkt hout op vreemde voorwerpen let-
ten zoals b.v. nagels of schroeven etc.
• Voordat u de AAN-/UIT-schakelaar bedient moet
het zaagblad correct gemonteerd zijn. Beweeglijke
delen moeten gemakkelijk bewegen.
• Vóór het aansluiten controleren of de gegevens
vermeld op het kenplaatje overeenstemmen met
de gegevens van het stroomnet.
• Sluit de machine enkel aan op een naar behoren
geïnstalleerd veiligheidsstopcontact dat beveiligd
is door een zekering van minstens 16A.
Let op! Trek vóór alle onderhouds-, afstelen monta-
gewerkzaamheden telkens de netstekker uit het stop-
contact.
Plaats alle onderdelen op een vlakke ondergrond ge-
leverd. Gelieve groep gelijke delen.
Opmerking: Als verbindingen met een schroef (Ris-
so / of zeshoekige), hex moeren en ringen worden
ondersteund, de wasmachine moet worden onder de
moer geïnstalleerd.
Breng de bouten elk van buitenaf een, beveiligde ver-
bindingen met noten binnen.
Opmerking: Draai de moeren en bouten bij de monta-
ge alleen in de mate dat ze niet naar beneden kunnen
vallen.
Als u al vóór de definitieve montage op / draai de
moeren en bouten, kan de eindmontage niet worden
uitgevoerd.
Afb. 1
Leg het tafelblad 1 op een werkbank.
(verpakkingsvulling onder de motor verwijderen)
Afb. 1.1
Monteer poot 2 op het tafelblad met 2 zeskantschroe-
ven M6 x 16, 2 volgringen 6 en 2 moeren M6.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
102,5 dB(A)
Afb. 2
Monteer de schakelaar 6 met 2 zeskantschroeven
3 dB
M6 x 16, 2 volgringen 6 en 2 moeren M6 op de het
112,4 dB(A)
tafelblad.
3 dB
Afb. 3
Monteer poot 3 op het tafelblad met 2 zeskantschroe-
ven M6 x 16, 2 volgringen 6 en 2 moeren M6.
Afb. 4
Monteer poot 4 op het tafelblad met 2 zeskantschroe-
ven M6 x 16, 2 volgringen 6en 2 moeren M6.
Afb. 5
Monteer poot 5 op het tafelblad met 2 zeskantschroe-
ven M6 x 16, 2 volgringen 6 en 2 moeren M6.
Afb. 6 / 6.1
Monteer 2 lengtesteunen 10 en 2 dwarssteunen 9, op
de draagpoten 2, 3, 4 en 5 met 12 zeskantschroeven
M 6x16, 12 schijven 6, 12 zeskantmoeren M6.
Afb. 7 / 7.1 / 7.2 / 7.3
Monteer het tafeluitschuifblad 8 met 2 steunen 11 op
tafelblad en dwarssteun met 6 zeskantschroeven M6
x 16, 6 schijven 6 en 6 zeskantmoeren M6
(Het tafelblad 8 kan ook aan de zijkant als tafelver-
breding met de verlengde steunen worden gemon-
teerd.)
Afb. 8
Monteer de afzuigsteunen 14 op de onderste zaag-
bladbeveiliging 13 met 4 zeskantschroeven M 4 x 10.
Afb. 9
Monteer het wielstuk 16 op de achterste draagpoten
4 en 5 met 4 zeskantschroeven M6 x 16, 4 schijven 6
en 4 zeskantmoeren M6.
Afb. 10
De machine op de poten zetten, en alle schroeven
van blad, poten en steunen (behalve het wielstuk)
goed vastdraaien.
Afb. 11
Het wielstuk zo vastzetten dat de wielen lichtjes de
vloer raken.
Afb. 12 / 12.1
Monteer de splijtwig op het zaagblad, zoals beschre-
ven in het voorbeeld. De schroef licht losdraaien (niet
helemaal eruit draaien) en na het afstellen vast aan-
draaien. De inleg van het zaagblad 19, Afb. 13 moet
dan worden verwijderd.
NL | 87
