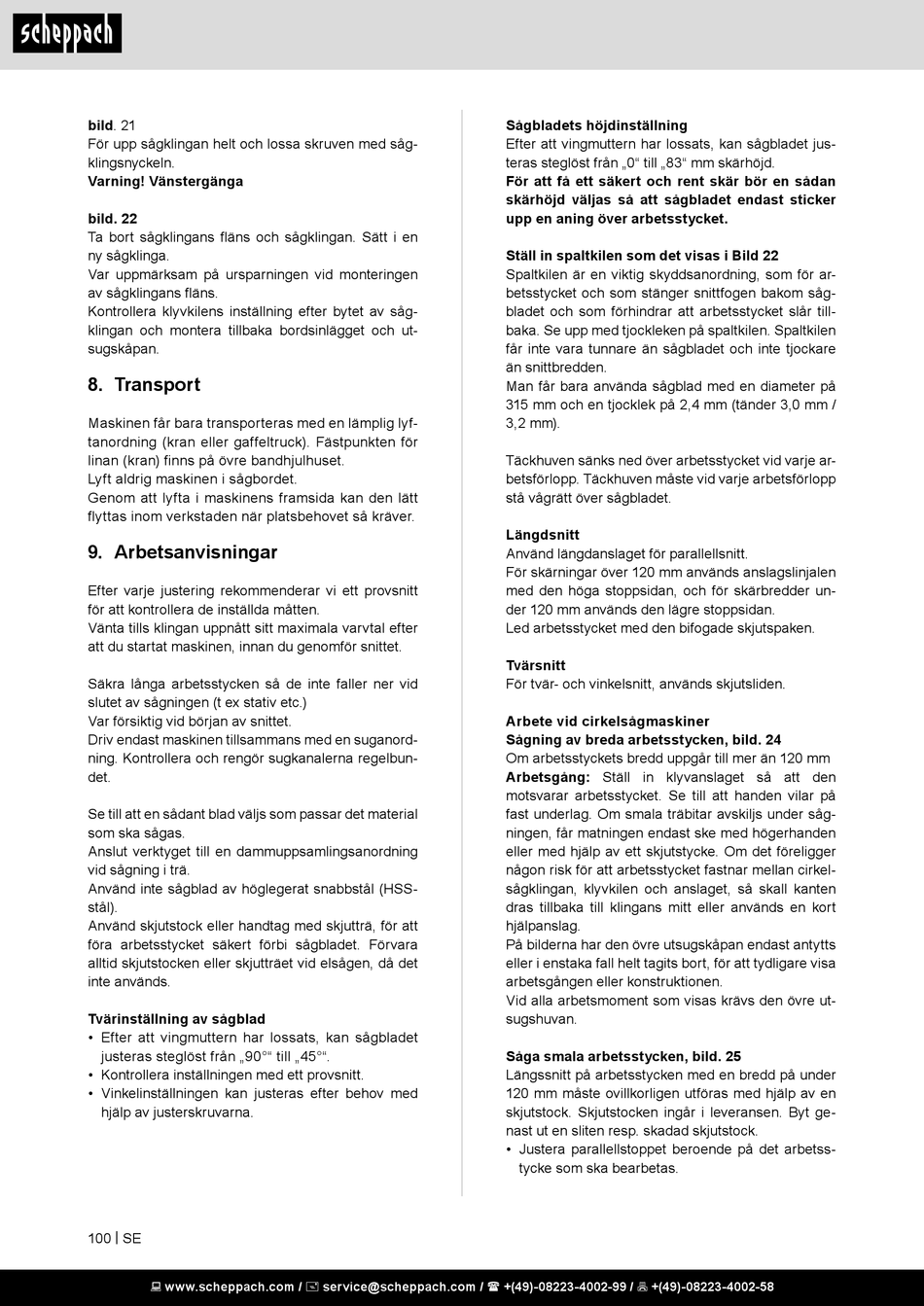

bild. 21
För upp sågklingan helt och lossa skruven med såg-
klingsnyckeln.
Varning! Vänstergänga
bild. 22
Ta bort sågklingans fläns och sågklingan. Sätt i en
ny sågklinga.
Var uppmärksam på ursparningen vid monteringen
av sågklingans fläns.
Kontrollera klyvkilens inställning efter bytet av såg-
klingan och montera tillbaka bordsinlägget och ut-
sugskåpan.

8. Transport

Maskinen får bara transporteras med en lämplig lyf-
tanordning (kran eller gaffeltruck). Fästpunkten för
linan (kran) finns på övre bandhjulhuset.
Lyft aldrig maskinen i sågbordet.
Genom att lyfta i maskinens framsida kan den lätt
flyttas inom verkstaden när platsbehovet så kräver.

9. Arbetsanvisningar

Efter varje justering rekommenderar vi ett provsnitt
för att kontrollera de inställda måtten.
Vänta tills klingan uppnått sitt maximala varvtal efter
att du startat maskinen, innan du genomför snittet.
Säkra långa arbetsstycken så de inte faller ner vid
slutet av sågningen (t ex stativ etc.)
Var försiktig vid början av snittet.
Driv endast maskinen tillsammans med en suganord-
ning. Kontrollera och rengör sugkanalerna regelbun-
det.
Se till att en sådant blad väljs som passar det material
som ska sågas.
Anslut verktyget till en dammuppsamlingsanordning
vid sågning i trä.
Använd inte sågblad av höglegerat snabbstål (HSS-
stål).
Använd skjutstock eller handtag med skjutträ, för att
föra arbetsstycket säkert förbi sågbladet. Förvara
alltid skjutstocken eller skjutträet vid elsågen, då det
inte används.
Tvärinställning av sågblad
• Efter att vingmuttern har lossats, kan sågbladet
justeras steg löst från „90°" till „45°".
• Kontrollera inställningen med ett provsnitt.
• Vinkelinställningen kan justeras efter behov med
hjälp av justerskruvarna.
100 | SE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Sågbladets höjdinställning
Efter att vingmuttern har lossats, kan sågbladet jus-
teras steglöst från „0" till „83" mm skärhöjd.
För att få ett säkert och rent skär bör en sådan
skärhöjd väljas så att sågbladet endast sticker
upp en aning över arbets stycket.
Ställ in spaltkilen som det visas i Bild 22
Spaltkilen är en viktig skyddsanordning, som för ar-
betsstycket och som stänger snittfogen bakom såg-
bladet och som förhindrar att arbetsstycket slår till-
baka. Se upp med tjockleken på spaltkilen. Spaltkilen
får inte vara tunnare än sågbladet och inte tjockare
än snittbredden.
Man får bara använda sågblad med en diameter på
315 mm och en tjocklek på 2,4 mm (tänder 3,0 mm /
3,2 mm).
Täckhuven sänks ned över arbetsstycket vid varje ar-
betsförlopp. Täckhuven måste vid varje arbetsförlopp
stå vågrätt över sågbladet.
Längdsnitt
Använd längdanslaget för parallellsnitt.
För skärningar över 120 mm används anslagslinjalen
med den höga stoppsidan, och för skärbredder un-
der 120 mm används den lägre stoppsidan.
Led arbetsstycket med den bifogade skjutspaken.
Tvärsnitt
För tvär- och vinkelsnitt, används skjutsliden.
Arbete vid cirkelsågmaskiner
Sågning av breda arbetsstycken, bild. 24
Om arbetsstyckets bredd uppgår till mer än 120 mm
Arbetsgång: Ställ in klyvanslaget så att den
mots varar arbetsstycket. Se till att handen vilar på
fast underlag. Om smala träbitar avskiljs under såg-
ningen, får matningen endast ske med högerhanden
eller med hjälp av ett skjutstycke. Om det föreligger
någon risk för att arbetsstycket fastnar mellan cirkel-
sågklingan, klyvkilen och anslaget, så skall kanten
dras tillbaka till klingans mitt eller används en kort
hjälpanslag.
På bilderna har den övre utsugskåpan endast antytts
eller i enstaka fall helt tagits bort, för att tydligare visa
arbetsgången eller konstruktionen.
Vid alla arbetsmoment som visas krävs den övre ut-
sugshuvan.
Såga smala arbetsstycken, bild. 25
Längssnitt på arbetsstycken med en bredd på under
120 mm måste ovillkorligen utföras med hjälp av en
skjutstock. Skjutstocken ingår i leveransen. Byt ge-
nast ut en sliten resp. skadad skjutstock.
• Justera parallellstoppet beroende på det arbetss-
tycke som ska bearbetas.
