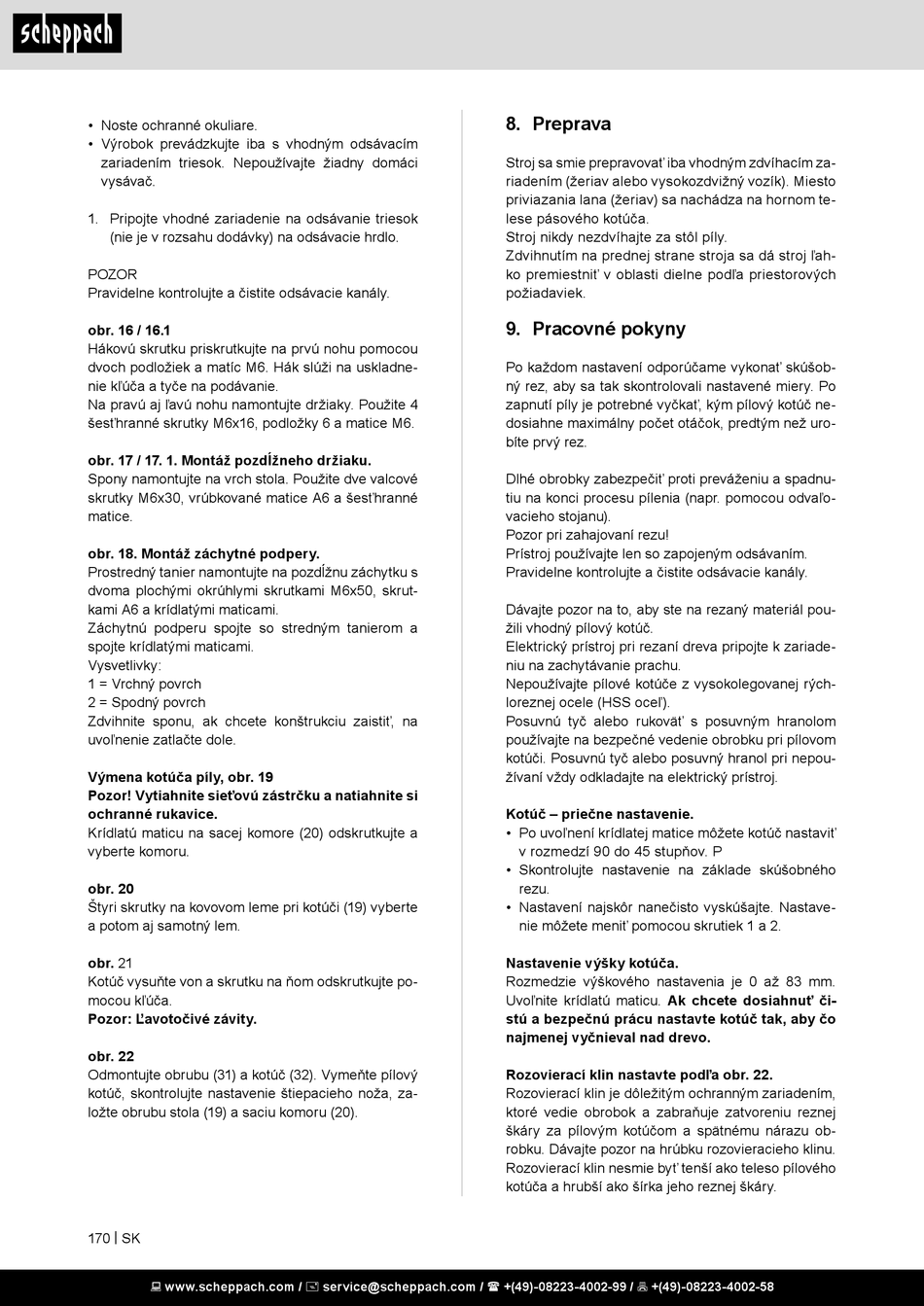

• Noste ochranné okuliare.
• Výrobok prevádzkujte iba s vhodným odsávacím
zariadením triesok. Nepoužívajte žiadny domáci
vysávač.
1. Pripojte vhodné zariadenie na odsávanie triesok
(nie je v rozsahu dodávky) na odsávacie hrdlo.
POZOR
Pravidelne kontrolujte a čistite odsávacie kanály.
obr. 16 / 16.1
Hákovú skrutku priskrutkujte na prvú nohu pomocou
dvoch podložiek a matíc M6. Hák slúži na uskladne-
nie kľúča a tyče na podávanie.
Na pravú aj ľavú nohu namontujte držiaky. Použite 4
šesťhranné skrutky M6x16, podložky 6 a matice M6.
obr. 17 / 17. 1. Montáž pozdĺžneho držiaku.
Spony namontujte na vrch stola. Použite dve valcové
skrutky M6x30, vrúbkované matice A6 a šesťhranné
matice.
obr. 18. Montáž záchytné podpery.
Prostredný tanier namontujte na pozdĺžnu záchytku s
dvoma plochými okrúhlymi skrutkami M6x50, skrut-
kami A6 a krídlatými maticami.
Záchytnú podperu spojte so stredným tanierom a
spojte krídlatými maticami.
Vysvetlivky:
1 = Vrchný povrch
2 = Spodný povrch
Zdvihnite sponu, ak chcete konštrukciu zaistiť, na
uvoľnenie zatlačte dole.
Výmena kotúča píly, obr. 19
Pozor! Vytiahnite sieťovú zástrčku a natiahnite si
ochranné rukavice.
Krídlatú maticu na sacej komore (20) odskrutkujte a
vyberte komoru.
obr. 20
Štyri skrutky na kovovom leme pri kotúči (19) vyberte
a potom aj samotný lem.
obr. 21
Kotúč vysuňte von a skrutku na ňom odskrutkujte po-
mocou kľúča.
Pozor: Ľavotočivé závity.
obr. 22
Odmontujte obrubu (31) a kotúč (32). Vymeňte pílový
kotúč, skontrolujte nastavenie štiepacieho noža, za-
ložte obrubu stola (19) a saciu komoru (20).
170 | SK
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

8. Preprava

Stroj sa smie prepravovať iba vhodným zdvíhacím za-
riadením (žeriav alebo vysokozdvižný vozík). Miesto
priviazania lana (žeriav) sa nachádza na hornom te-
lese pásového kotúča.
Stroj nikdy nezdvíhajte za stôl píly.
Zdvihnutím na prednej strane stroja sa dá stroj ľah-
ko premiestniť v oblasti dielne podľa priestorových
požiadaviek.
9. Pracovné pokyny
Po každom nastavení odporúčame vykonať skúšob-
ný rez, aby sa tak skontrolovali nastavené miery. Po
zapnutí píly je potrebné vyčkať, kým pílový kotúč ne-
dosiahne maximálny počet otáčok, predtým než uro-
bíte prvý rez.
Dlhé obrobky zabezpečiť proti preváženiu a spadnu-
tiu na konci procesu pílenia (napr. pomocou odvaľo-
vacieho stojanu).
Pozor pri zahajovaní rezu!
Prístroj používajte len so zapojeným odsávaním.
Pravidelne kontrolujte a čistite odsávacie kanály.
Dávajte pozor na to, aby ste na rezaný materiál pou-
žili vhodný pílový kotúč.
Elektrický prístroj pri rezaní dreva pripojte k zariade-
niu na zachytávanie prachu.
Nepoužívajte pílové kotúče z vysokolegovanej rých-
loreznej ocele (HSS oceľ).
Posuvnú tyč alebo rukoväť s posuvným hranolom
používajte na bezpečné vedenie obrobku pri pílovom
kotúči. Posuvnú tyč alebo posuvný hranol pri nepou-
žívaní vždy odkladajte na elektrický prístroj.
Kotúč – priečne nastavenie.
• Po uvoľnení krídlatej matice môžete kotúč nastaviť
v rozmedzí 90 do 45 stupňov. P
• Skontrolujte nastavenie na základe skúšobného
rezu.
• Nastavení najskôr nanečisto vyskúšajte. Nastave-
nie môžete meniť pomocou skrutiek 1 a 2.
Nastavenie výšky kotúča.
Rozmedzie výškového nastavenia je 0 až 83 mm.
Uvoľnite krídlatú maticu. Ak chcete dosiahnuť či-
stú a bezpečnú prácu nastavte kotúč tak, aby čo
najmenej vyčnieval nad drevo.
Rozovierací klin nastavte podľa obr. 22.
Rozovierací klin je dôležitým ochranným zariadením,
ktoré vedie obrobok a zabraňuje zatvoreniu reznej
škáry za pílovým kotúčom a spätnému nárazu ob-
robku. Dávajte pozor na hrúbku rozovieracieho klinu.
Rozovierací klin nesmie byť tenší ako teleso pílového
kotúča a hrubší ako šírka jeho reznej škáry.
