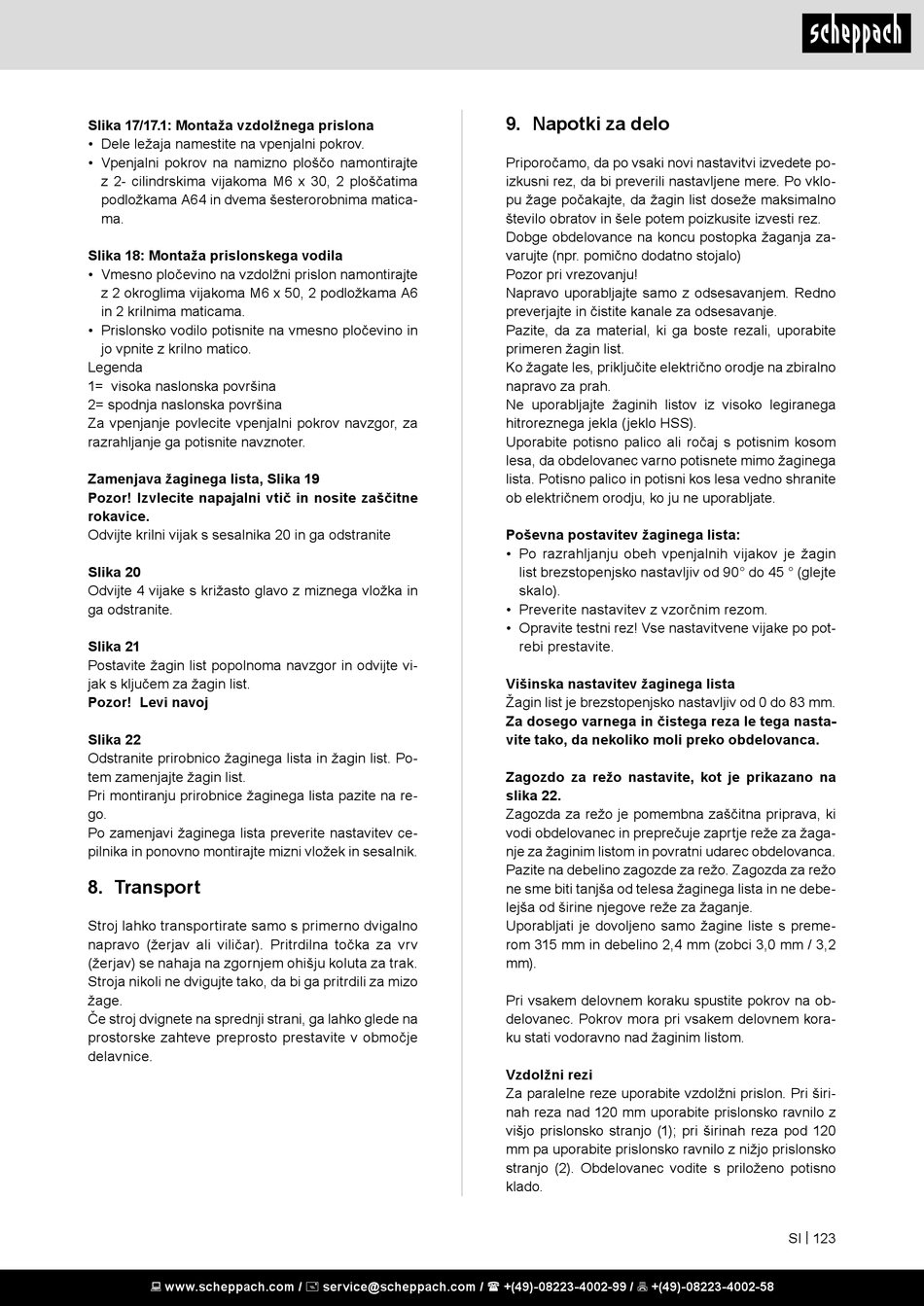

Slika 17/17.1: Montaža vzdolžnega prislona
• Dele ležaja namestite na vpenjalni pokrov.
• Vpenjalni pokrov na namizno ploščo namontirajte
z 2- cilindrskima vijakoma M6 x 30, 2 ploščatima
podložkama A64 in dvema šesterorobnima matica-
ma.
Slika 18: Montaža prislonskega vodila
• Vmesno pločevino na vzdolžni prislon namontirajte
z 2 okroglima vijakoma M6 x 50, 2 podložkama A6
in 2 krilnima maticama.
• Prislonsko vodilo potisnite na vmesno pločevino in
jo vpnite z krilno matico.
Legenda
1= visoka naslonska površina
2= spodnja naslonska površina
Za vpenjanje povlecite vpenjalni pokrov navzgor, za
razrahljanje ga potisnite navznoter.
Zamenjava žaginega lista, Slika 19
Pozor! Izvlecite napajalni vtič in nosite zaščitne
rokavice.
Odvijte krilni vijak s sesalnika 20 in ga odstranite
Slika 20
Odvijte 4 vijake s križasto glavo z miznega vložka in
ga odstranite.
Slika 21
Postavite žagin list popolnoma navzgor in odvijte vi-
jak s ključem za žagin list.
Pozor! Levi navoj
Slika 22
Odstranite prirobnico žaginega lista in žagin list. Po-
tem zamenjajte žagin list.
Pri montiranju prirobnice žaginega lista pazite na re-
go.
Po zamenjavi žaginega lista preverite nastavitev ce-
pilnika in ponovno montirajte mizni vložek in sesalnik.

8. Transport

Stroj lahko transportirate samo s primerno dvigalno
napravo (žerjav ali viličar). Pritrdilna točka za vrv
(žerjav) se nahaja na zgornjem ohišju koluta za trak.
Stroja nikoli ne dvigujte tako, da bi ga pritrdili za mizo
žage.
Če stroj dvignete na sprednji strani, ga lahko glede na
prostorske zahteve preprosto prestavite v območje
delavnice.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

9. Napotki za delo

Priporočamo, da po vsaki novi nastavitvi izvedete po-
izkusni rez, da bi preverili nastavljene mere. Po vklo-
pu žage počakajte, da žagin list doseže maksimalno
število obratov in šele potem poizkusite izvesti rez.
Dobge obdelovance na koncu postopka žaganja za-
varujte (npr. pomično dodatno stojalo)
Pozor pri vrezovanju!
Napravo uporabljajte samo z odsesavanjem. Redno
preverjajte in čistite kanale za odsesavanje.
Pazite, da za material, ki ga boste rezali, uporabite
primeren žagin list.
Ko žagate les, priključite električno orodje na zbiralno
napravo za prah.
Ne uporabljajte žaginih listov iz visoko legiranega
hitroreznega jekla (jeklo HSS).
Uporabite potisno palico ali ročaj s potisnim kosom
lesa, da obdelovanec varno potisnete mimo žaginega
lista. Potisno palico in potisni kos lesa vedno shranite
ob električnem orodju, ko ju ne uporabljate.
Poševna postavitev žaginega lista:
• Po razrahljanju obeh vpenjalnih vijakov je žagin
list brezstopenjsko nastavljiv od 90° do 45 ° (glejte
skalo).
• Preverite nastavitev z vzorčnim rezom.
• Opravite testni rez! Vse nastavitvene vijake po pot-
rebi prestavite.
Višinska nastavitev žaginega lista
Žagin list je brezstopenjsko nastavljiv od 0 do 83 mm.
Za dosego varnega in čistega reza le tega nasta-
vite tako, da nekoliko moli preko obdelovanca.
Zagozdo za režo nastavite, kot je prikazano na
slika 22.
Zagozda za režo je pomembna zaščitna priprava, ki
vodi obdelovanec in preprečuje zaprtje reže za žaga-
nje za žaginim listom in povratni udarec obdelovanca.
Pazite na debelino zagozde za režo. Zagozda za režo
ne sme biti tanjša od telesa žaginega lista in ne debe-
lejša od širine njegove reže za žaganje.
Uporabljati je dovoljeno samo žagine liste s preme-
rom 315 mm in debelino 2,4 mm (zobci 3,0 mm / 3,2
mm).
Pri vsakem delovnem koraku spustite pokrov na ob-
delovanec. Pokrov mora pri vsakem delovnem kora-
ku stati vodoravno nad žaginim listom.
Vzdolžni rezi
Za paralelne reze uporabite vzdolžni prislon. Pri širi-
nah reza nad 120 mm uporabite prislonsko ravnilo z
višjo prislonsko stranjo (1); pri širinah reza pod 120
mm pa uporabite prislonsko ravnilo z nižjo prislonsko
stranjo (2). Obdelovanec vodite s priloženo potisno
klado.
