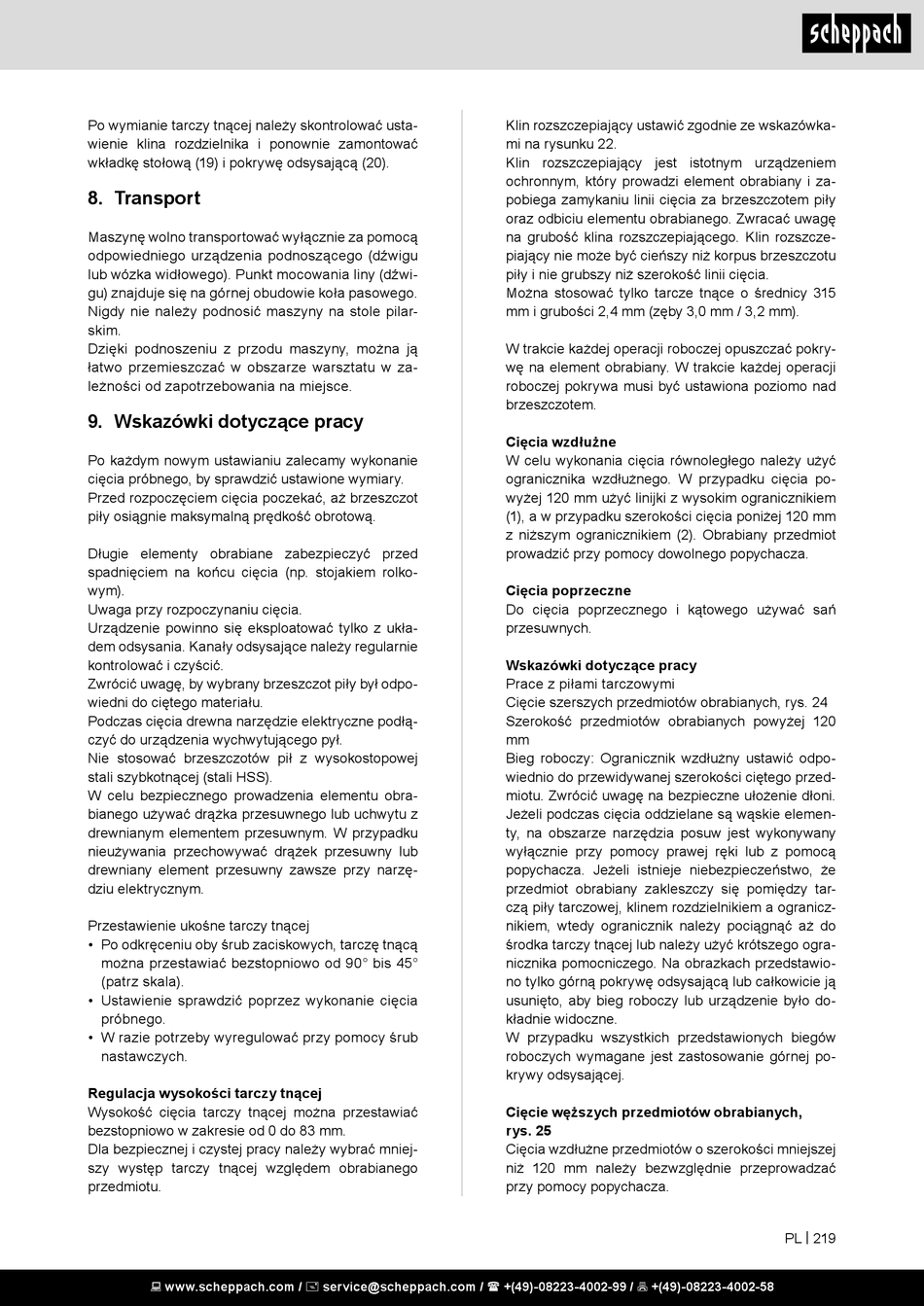

Transport; Wskazówki Dotyczące Pracy - Scheppach TS310 Original Bedienungsanleitung

Po wymianie tarczy tnącej należy skontrolować usta-
wienie klina rozdzielnika i ponownie zamontować
wkładkę stołową (19) i pokrywę odsysającą (20).

8. Transport

Maszynę wolno transportować wyłącznie za pomocą
odpowiedniego urządzenia podnoszącego (dźwigu
lub wózka widłowego). Punkt mocowania liny (dźwi-
gu) znajduje się na górnej obudowie koła pasowego.
Nigdy nie należy podnosić maszyny na stole pilar-
skim.
Dzięki podnoszeniu z przodu maszyny, można ją
łatwo przemieszczać w obszarze warsztatu w za-
leżności od zapotrzebowania na miejsce.
9. Wskazówki dotyczące pracy
Po każdym nowym ustawianiu zalecamy wykonanie
cięcia próbnego, by sprawdzić ustawione wymiary.
Przed rozpoczęciem cięcia poczekać, aż brzeszczot
piły osiągnie maksymalną prędkość obrotową.
Długie elementy obrabiane zabezpieczyć przed
spadnięciem na końcu cięcia (np. stojakiem rolko-
wym).
Uwaga przy rozpoczynaniu cięcia.
Urządzenie powinno się eksploatować tylko z ukła-
dem odsysania. Kanały odsysające należy regularnie
kontrolować i czyścić.
Zwrócić uwagę, by wybrany brzeszczot piły był odpo-
wiedni do ciętego materiału.
Podczas cięcia drewna narzędzie elektryczne podłą-
czyć do urządzenia wychwytującego pył.
Nie stosować brzeszczotów pił z wysokostopowej
stali szybkotnącej (stali HSS).
W celu bezpiecznego prowadzenia elementu obra-
bianego używać drążka przesuwnego lub uchwytu z
drewnianym elementem przesuwnym. W przypadku
nieużywania przechowywać drążek przesuwny lub
drewniany element przesuwny zawsze przy narzę-
dziu elektrycznym.
Przestawienie ukośne tarczy tnącej
• Po odkręceniu oby śrub zaciskowych, tarczę tnącą
można przestawiać bezstopniowo od 90° bis 45°
(patrz skala).
• Ustawienie sprawdzić poprzez wykonanie cięcia
próbnego.
• W razie potrzeby wyregulować przy pomocy śrub
nastawczych.
Regulacja wysokości tarczy tnącej
Wysokość cięcia tarczy tnącej można przestawiać
bezstopniowo w zakresie od 0 do 83 mm.
Dla bezpiecznej i czystej pracy należy wybrać mniej-
szy występ tarczy tnącej względem obrabianego
przedmiotu.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Klin rozszczepiający ustawić zgodnie ze wskazówka-
mi na rysunku 22.
Klin rozszczepiający jest istotnym urządzeniem
ochronnym, który prowadzi element obrabiany i za-
pobiega zamykaniu linii cięcia za brzeszczotem piły
oraz odbiciu elementu obrabianego. Zwracać uwagę
na grubość klina rozszczepiającego. Klin rozszcze-
piający nie może być cieńszy niż korpus brzeszczotu
piły i nie grubszy niż szerokość linii cięcia.
Można stosować tylko tarcze tnące o średnicy 315
mm i grubości 2,4 mm (zęby 3,0 mm / 3,2 mm).
W trakcie każdej operacji roboczej opuszczać pokry-
wę na element obrabiany. W trakcie każdej operacji
roboczej pokrywa musi być ustawiona poziomo nad
brzeszczotem.
Cięcia wzdłużne
W celu wykonania cięcia równoległego należy użyć
ogranicznika wzdłużnego. W przypadku cięcia po-
wyżej 120 mm użyć linijki z wysokim ogranicznikiem
(1), a w przypadku szerokości cięcia poniżej 120 mm
z niższym ogranicznikiem (2). Obrabiany przedmiot
prowadzić przy pomocy dowolnego popychacza.
Cięcia poprzeczne
Do cięcia poprzecznego i kątowego używać sań
przesuwnych.
Wskazówki dotyczące pracy
Prace z piłami tarczowymi
Cięcie szerszych przedmiotów obrabianych, rys. 24
Szerokość przedmiotów obrabianych powyżej 120
mm
Bieg roboczy: Ogranicznik wzdłużny ustawić odpo-
wiednio do przewidywanej szerokości ciętego przed-
miotu. Zwrócić uwagę na bezpieczne ułożenie dłoni.
Jeżeli podczas cięcia oddzielane są wąskie elemen-
ty, na obszarze narzędzia posuw jest wykonywany
wyłącznie przy pomocy prawej ręki lub z pomocą
popychacza. Jeżeli istnieje niebezpieczeństwo, że
przedmiot obrabiany zakleszczy się pomiędzy tar-
czą piły tarczowej, klinem rozdzielnikiem a ogranicz-
nikiem, wtedy ogranicznik należy pociągnąć aż do
środka tarczy tnącej lub należy użyć krótszego ogra-
nicznika pomocniczego. Na obrazkach przedstawio-
no tylko górną pokrywę odsysającą lub całkowicie ją
usunięto, aby bieg roboczy lub urządzenie było do-
kładnie widoczne.
W przypadku wszystkich przedstawionych biegów
roboczych wymagane jest zastosowanie górnej po-
krywy odsysającej.
Cięcie węższych przedmiotów obrabianych,
rys. 25
Cięcia wzdłużne przedmiotów o szerokości mniejszej
niż 120 mm należy bezwzględnie przeprowadzać
przy pomocy popychacza.
PL | 219
