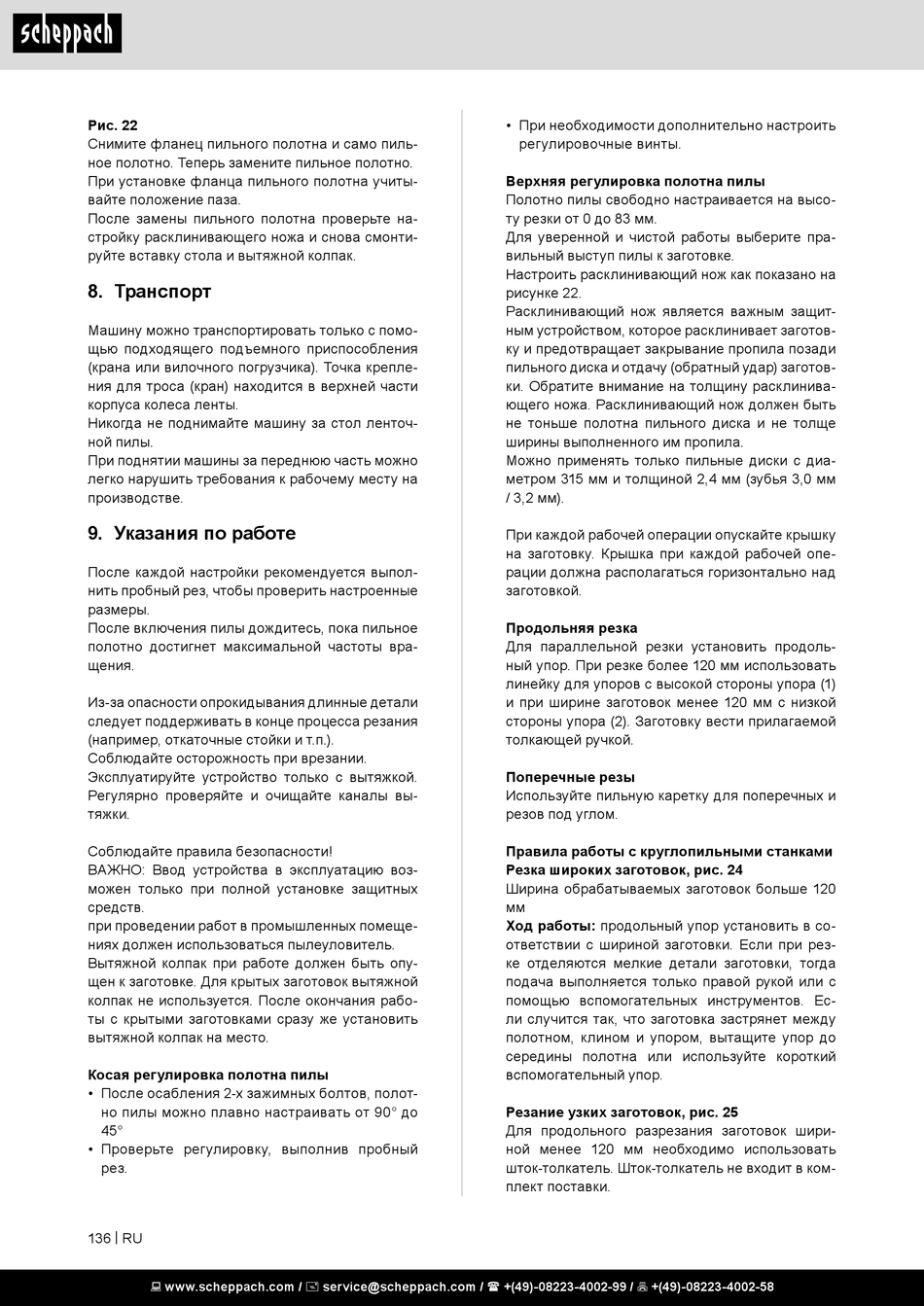

Рис. 22
Снимите фланец пильного полотна и само пиль-
ное полотно. Теперь замените пильное полотно.
При установке фланца пильного полотна учиты-
вайте положение паза.
После замены пильного полотна проверьте на-
стройку расклинивающего ножа и снова смонти-
руйте вставку стола и вытяжной колпак.
8. Транспорт
Машину можно транспортировать только с помо-
щью подходящего подъемного приспособления
(крана или вилочного погрузчика). Точка крепле-
ния для троса (кран) находится в верхней части
корпуса колеса ленты.
Никогда не поднимайте машину за стол ленточ-
ной пилы.
При поднятии машины за переднюю часть можно
легко нарушить требования к рабочему месту на
производстве.
9. Указания по работе
После каждой настройки рекомендуется выпол-
нить пробный рез, чтобы проверить настроенные
размеры.
После включения пилы дождитесь, пока пильное
полотно достигнет максимальной частоты вра-
щения.
Из-за опасности опрокидывания длинные детали
следует поддерживать в конце процесса резания
(например, откаточные стойки и т.п.).
Соблюдайте осторожность при врезании.
Эксплуатируйте устройство только с вытяжкой.
Регулярно проверяйте и очищайте каналы вы-
тяжки.
Соблюдайте правила безопасности!
ВАЖНО: Ввод устройства в эксплуатацию воз-
можен только при полной установке защитных
средств.
при проведении работ в промышленных помеще-
ниях должен использоваться пылеуловитель.
Вытяжной колпак при работе должен быть опу-
щен к заготовке. Для крытых заготовок вытяжной
колпак не используется. После окончания рабо-
ты с крытыми заготовками сразу же установить
вытяжной колпак на место.
Косая регулировка полотна пилы
• После осабления 2-х зажимных болтов, полот-
но пилы можно плавно настраивать от 90° до
45°
• Проверьте регулировку, выполнив пробный
рез.
136 | RU
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• При необходимости дополнительно настроить
регулировочные винты.
Верхняя регулировка полотна пилы
Полотно пилы свободно настраивается на высо-
ту резки от 0 до 83 мм.
Для уверенной и чистой работы выберите пра-
вильный выступ пилы к заготовке.
Настроить расклинивающий нож как показано на
рисунке 22.
Расклинивающий нож является важным защит-
ным устройством, которое расклинивает заготов-
ку и предотвращает закрывание пропила позади
пильного диска и отдачу (обратный удар) заготов-
ки. Обратите внимание на толщину расклинива-
ющего ножа. Расклинивающий нож должен быть
не тоньше полотна пильного диска и не толще
ширины выполненного им пропила.
Можно применять только пильные диски с диа-
метром 315 мм и толщиной 2,4 мм (зубья 3,0 мм
/ 3,2 мм).
При каждой рабочей операции опускайте крышку
на заготовку. Крышка при каждой рабочей опе-
рации должна располагаться горизонтально над
заготовкой.
Продольняя резка
Для параллельной резки установить продоль-
ный упор. При резке более 120 мм использовать
линейку для упоров с высокой стороны упора (1)
и при ширине заготовок менее 120 мм с низкой
стороны упора (2). Заготовку вести прилагаемой
толкающей ручкой.
Поперечные резы
Используйте пильную каретку для поперечных и
резов под углом.
Правила работы с круглопильными станками
Резка широких заготовок, рис. 24
Ширина обрабатываемых заготовок больше 120
мм
Ход работы: продольный упор установить в со-
ответствии с шириной заготовки. Если при рез-
ке отделяются мелкие детали заготовки, тогда
подача выполняется только правой рукой или с
помощью вспомогательных инструментов. Ес-
ли случится так, что заготовка застрянет между
полотном, клином и упором, вытащите упор до
середины полотна или используйте короткий
вспомогательный упор.
Резание узких заготовок, рис. 25
Для продольного разрезания заготовок шири-
ной менее 120 мм необходимо использовать
шток-толкатель. Шток-толкатель не входит в ком-
плект поставки.
