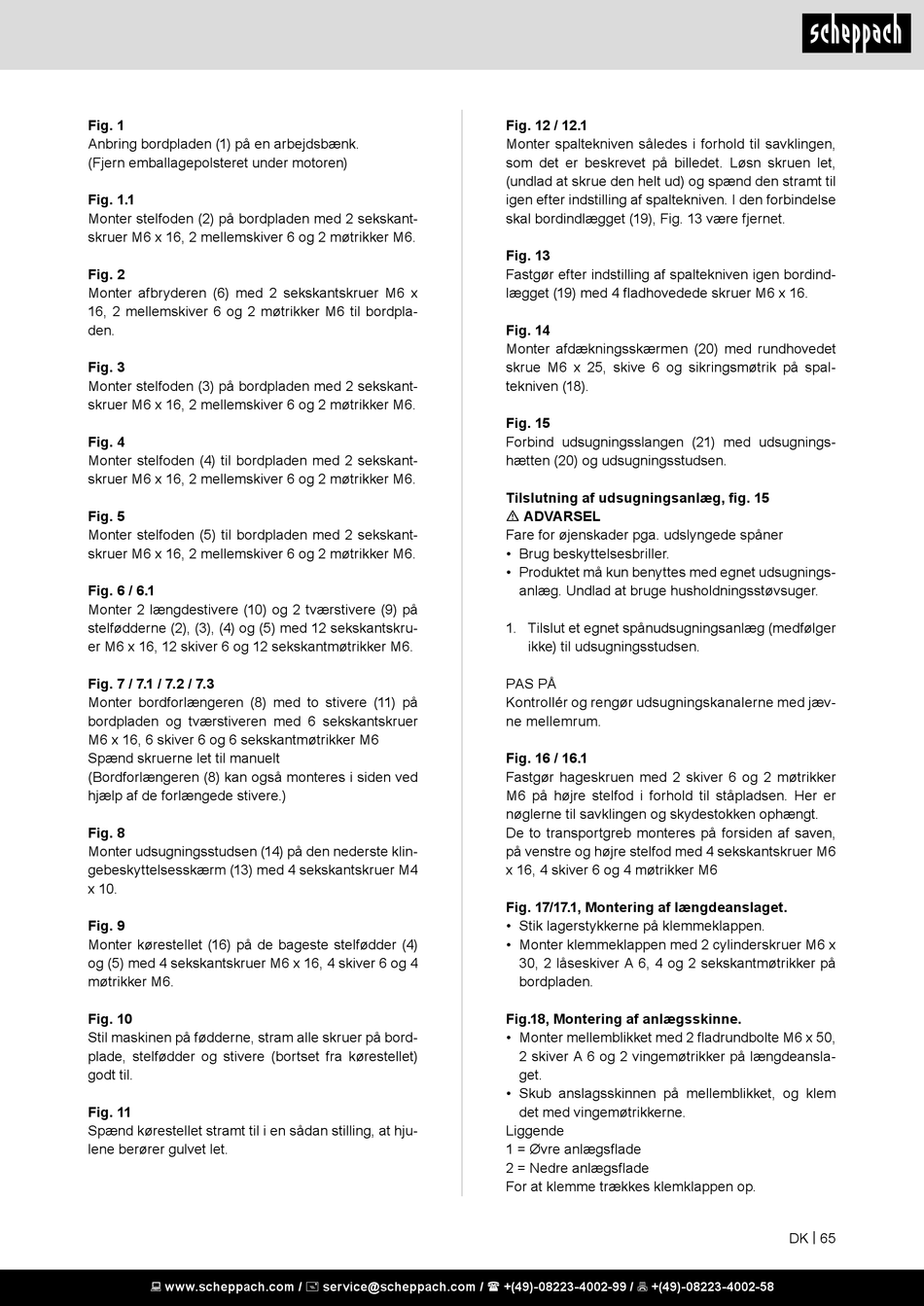

Anbring bordpladen (1) på en arbejdsbænk.
(Fjern emballagepolsteret under motoren)
Fig. 1.1
Monter stelfoden (2) på bordpladen med 2 sekskant-
skruer M6 x 16, 2 mellemskiver 6 og 2 møtrikker M6.
Fig. 2
Monter afbryderen (6) med 2 sekskantskruer M6 x
16, 2 mellemskiver 6 og 2 møtrikker M6 til bordpla-
den.
Fig. 3
Monter stelfoden (3) på bordpladen med 2 sekskant-
skruer M6 x 16, 2 mellemskiver 6 og 2 møtrikker M6.
Fig. 4
Monter stelfoden (4) til bordpladen med 2 sekskant-
skruer M6 x 16, 2 mellemskiver 6 og 2 møtrikker M6.
Fig. 5
Monter stelfoden (5) til bordpladen med 2 sekskant-
skruer M6 x 16, 2 mellemskiver 6 og 2 møtrikker M6.
Fig. 6 / 6.1
Monter 2 længdestivere (10) og 2 tværstivere (9) på
stelfødderne (2), (3), (4) og (5) med 12 sekskantskru-
er M6 x 16, 12 skiver 6 og 12 sekskantmøtrikker M6.
Fig. 7 / 7.1 / 7.2 / 7.3
Monter bordforlængeren (8) med to stivere (11) på
bordpladen og tværstiveren med 6 sekskantskruer
M6 x 16, 6 skiver 6 og 6 sekskantmøtrikker M6
Spænd skruerne let til manuelt
(Bordforlængeren (8) kan også monteres i siden ved
hjælp af de forlængede stivere.)
Fig. 8
Monter udsugningsstudsen (14) på den nederste klin-
gebeskyttelsesskærm (13) med 4 sekskantskruer M4
x 10.
Fig. 9
Monter kørestellet (16) på de bageste stelfødder (4)
og (5) med 4 sekskantskruer M6 x 16, 4 skiver 6 og 4
møtrikker M6.
Fig. 10
Stil maskinen på fødderne, stram alle skruer på bord-
plade, stelfødder og stivere (bortset fra kørestellet)
godt til.
Fig. 11
Spænd kørestellet stramt til i en sådan stilling, at hju-
lene berører gulvet let.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Fig. 12 / 12.1
Monter spaltekniven således i forhold til savklingen,
som det er beskrevet på billedet. Løsn skruen let,
(undlad at skrue den helt ud) og spænd den stramt til
igen efter indstilling af spaltekniven. I den forbindelse
skal bordindlægget (19), Fig. 13 være fjernet.
Fig. 13
Fastgør efter indstilling af spaltekniven igen bordind-
lægget (19) med 4 fladhovedede skruer M6 x 16.
Fig. 14
Monter afdækningsskærmen (20) med rundhovedet
skrue M6 x 25, skive 6 og sikringsmøtrik på spal-
tekniven (18).
Fig. 15
Forbind udsugningsslangen (21) med udsugnings-
hætten (20) og udsugningsstudsen.
Tilslutning af udsugningsanlæg, fig. 15
m ADVARSEL
Fare for øjenskader pga. udslyngede spåner
• Brug beskyttelsesbriller.
• Produktet må kun benyttes med egnet udsugnings-
anlæg. Undlad at bruge husholdningsstøvsuger.
1. Tilslut et egnet spånudsugningsanlæg (medfølger
ikke) til udsugningsstudsen.
PAS PÅ
Kontrollér og rengør udsugningskanalerne med jæv-
ne mellemrum.
Fig. 16 / 16.1
Fastgør hageskruen med 2 skiver 6 og 2 møtrikker
M6 på højre stelfod i forhold til ståpladsen. Her er
nøglerne til savklingen og skydestokken ophængt.
De to transportgreb monteres på forsiden af saven,
på venstre og højre stelfod med 4 sekskantskruer M6
x 16, 4 skiver 6 og 4 møtrikker M6
Fig. 17/17.1, Montering af længdeanslaget.
• Stik lagerstykkerne på klemmeklappen.
• Monter klemmeklappen med 2 cylinderskruer M6 x
30, 2 låseskiver A 6, 4 og 2 sekskantmøtrikker på
bordpladen.
Fig.18, Montering af anlægsskinne.
• Monter mellemblikket med 2 fladrundbolte M6 x 50,
2 skiver A 6 og 2 vingemøtrikker på længdeansla-
get.
• Skub anslagsskinnen på mellemblikket, og klem
det med vingemøtrikkerne.
Liggende
1 = Øvre anlægsflade
2 = Nedre anlægsflade
For at klemme trækkes klemklappen op.
