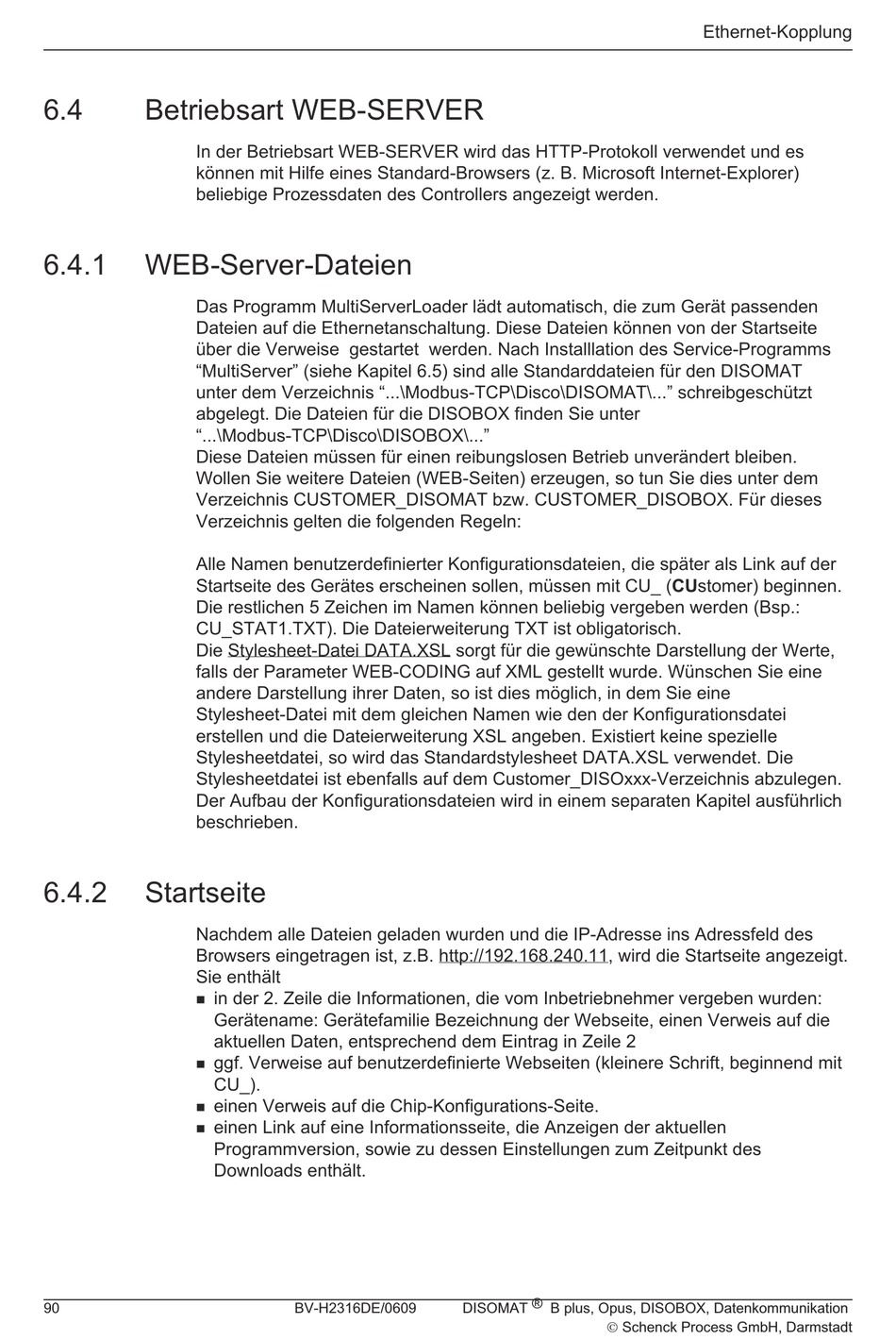

6.4
Betriebsart WEB-SERVER
In der Betriebsart WEB-SERVER wird das HTTP-Protokoll verwendet und es
können mit Hilfe eines Standard-Browsers (z. B. Microsoft Internet-Explorer)
beliebige Prozessdaten des Controllers angezeigt werden.
6.4.1
WEB-Server-Dateien
Das Programm MultiServerLoader lädt automatisch, die zum Gerät passenden
Dateien auf die Ethernetanschaltung. Diese Dateien können von der Startseite
über die Verweise gestartet werden. Nach Installlation des Service-Programms
"MultiServer" (siehe Kapitel 6.5) sind alle Standarddateien für den DISOMAT
unter dem Verzeichnis "...\Modbus-TCP\Disco\DISOMAT\..." schreibgeschützt
abgelegt. Die Dateien für die DISOBOX finden Sie unter
"...\Modbus-TCP\Disco\DISOBOX\..."
Diese Dateien müssen für einen reibungslosen Betrieb unverändert bleiben.
Wollen Sie weitere Dateien (WEB-Seiten) erzeugen, so tun Sie dies unter dem
Verzeichnis CUSTOMER_DISOMAT bzw. CUSTOMER_DISOBOX. Für dieses
Verzeichnis gelten die folgenden Regeln:
Alle Namen benutzerdefinierter Konfigurationsdateien, die später als Link auf der
Startseite des Gerätes erscheinen sollen, müssen mit CU_ (CUstomer) beginnen.
Die restlichen 5 Zeichen im Namen können beliebig vergeben werden (Bsp.:
CU_STAT1.TXT). Die Dateierweiterung TXT ist obligatorisch.
Die Stylesheet-Datei DATA.XSL sorgt für die gewünschte Darstellung der Werte,
falls der Parameter WEB-CODING auf XML gestellt wurde. Wünschen Sie eine
andere Darstellung ihrer Daten, so ist dies möglich, in dem Sie eine
Stylesheet-Datei mit dem gleichen Namen wie den der Konfigurationsdatei
erstellen und die Dateierweiterung XSL angeben. Existiert keine spezielle
Stylesheetdatei, so wird das Standardstylesheet DATA.XSL verwendet. Die
Stylesheetdatei ist ebenfalls auf dem Customer_DISOxxx-Verzeichnis abzulegen.
Der Aufbau der Konfigurationsdateien wird in einem separaten Kapitel ausführlich
beschrieben.
6.4.2
Startseite
Nachdem alle Dateien geladen wurden und die IP-Adresse ins Adressfeld des
Browsers eingetragen ist, z.B. http://192.168.240.11, wird die Startseite angezeigt.
Sie enthält
n
n
n
n
90
in der 2. Zeile die Informationen, die vom Inbetriebnehmer vergeben wurden:
Gerätename: Gerätefamilie Bezeichnung der Webseite, einen Verweis auf die
aktuellen Daten, entsprechend dem Eintrag in Zeile 2
ggf. Verweise auf benutzerdefinierte Webseiten (kleinere Schrift, beginnend mit
CU_).
einen Verweis auf die Chip-Konfigurations-Seite.
einen Link auf eine Informationsseite, die Anzeigen der aktuellen
Programmversion, sowie zu dessen Einstellungen zum Zeitpunkt des
Downloads enthält.
BV-H2316DE/0609
DISOMAT ® B plus, Opus, DISOBOX, Datenkommunikation
Ó Schenck Process GmbH, Darmstadt
Ethernet-Kopplung
