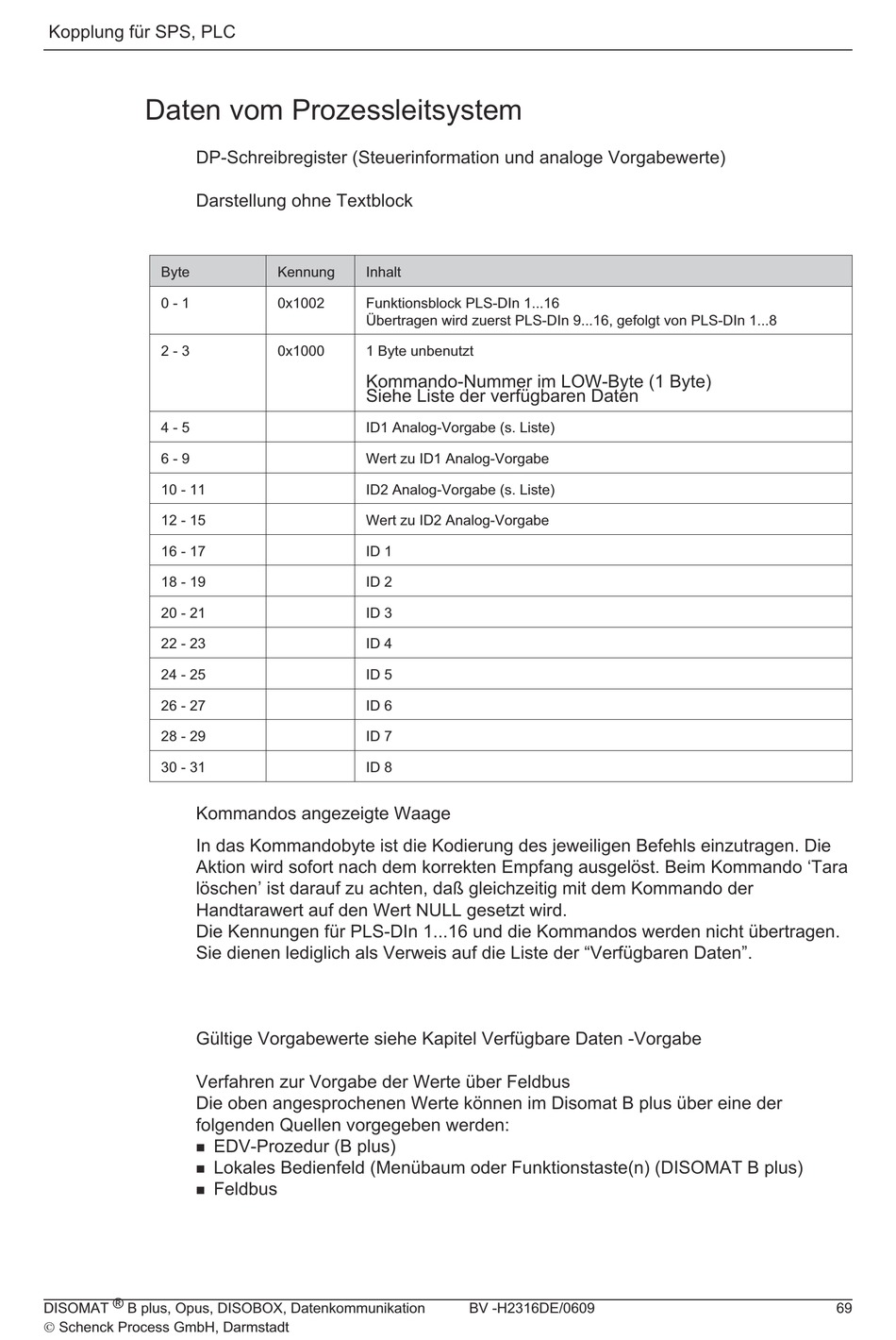

Kopplung für SPS, PLC
Daten vom Prozessleitsystem
DP-Schreibregister (Steuerinformation und analoge Vorgabewerte)
Darstellung ohne Textblock
Byte
0 - 1
2 - 3
4 - 5
6 - 9
10 - 11
12 - 15
16 - 17
18 - 19
20 - 21
22 - 23
24 - 25
26 - 27
28 - 29
30 - 31
Kommandos angezeigte Waage
In das Kommandobyte ist die Kodierung des jeweiligen Befehls einzutragen. Die
Aktion wird sofort nach dem korrekten Empfang ausgelöst. Beim Kommando 'Tara
löschen' ist darauf zu achten, daß gleichzeitig mit dem Kommando der
Handtarawert auf den Wert NULL gesetzt wird.
Die Kennungen für PLS-DIn 1...16 und die Kommandos werden nicht übertragen.
Sie dienen lediglich als Verweis auf die Liste der "Verfügbaren Daten".
Gültige Vorgabewerte siehe Kapitel Verfügbare Daten -Vorgabe
Verfahren zur Vorgabe der Werte über Feldbus
Die oben angesprochenen Werte können im Disomat B plus über eine der
folgenden Quellen vorgegeben werden:
n
n
n
DISOMAT ® B plus, Opus, DISOBOX, Datenkommunikation
Ó Schenck Process GmbH, Darmstadt
Kennung
Inhalt
0x1002
Funktionsblock PLS-DIn 1...16
Übertragen wird zuerst PLS-DIn 9...16, gefolgt von PLS-DIn 1...8
0x1000
1 Byte unbenutzt
Kommando-Nummer im LOW-Byte (1 Byte)
Siehe Liste der verfügbaren Daten
ID1 Analog-Vorgabe (s. Liste)
Wert zu ID1 Analog-Vorgabe
ID2 Analog-Vorgabe (s. Liste)
Wert zu ID2 Analog-Vorgabe
ID 1
ID 2
ID 3
ID 4
ID 5
ID 6
ID 7
ID 8
EDV-Prozedur (B plus)
Lokales Bedienfeld (Menübaum oder Funktionstaste(n) (DISOMAT B plus)
Feldbus
