Ethernet-Kopplung
6

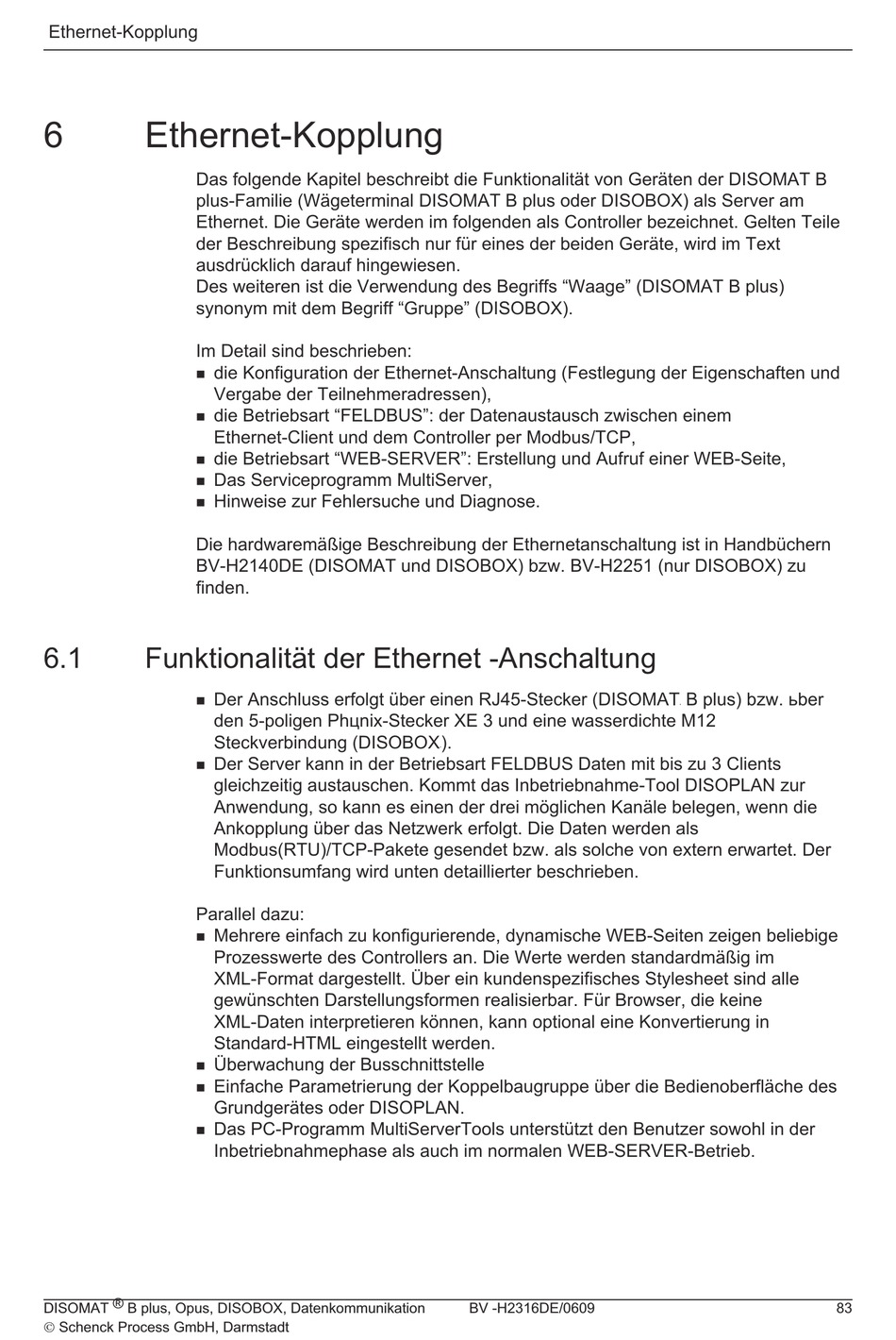

Ethernet-Kopplung
Das folgende Kapitel beschreibt die Funktionalität von Geräten der DISOMAT B
plus-Familie (Wägeterminal DISOMAT B plus oder DISOBOX) als Server am
Ethernet. Die Geräte werden im folgenden als Controller bezeichnet. Gelten Teile
der Beschreibung spezifisch nur für eines der beiden Geräte, wird im Text
ausdrücklich darauf hingewiesen.
Des weiteren ist die Verwendung des Begriffs "Waage" (DISOMAT B plus)
synonym mit dem Begriff "Gruppe" (DISOBOX).
Im Detail sind beschrieben:
n
n
n
n
n
Die hardwaremäßige Beschreibung der Ethernetanschaltung ist in Handbüchern
BV-H2140DE (DISOMAT und DISOBOX) bzw. BV-H2251 (nur DISOBOX) zu
finden.
6.1
Funktionalität der Ethernet -Anschaltung
n
n
Parallel dazu:
n
n
n
n
DISOMAT ® B plus, Opus, DISOBOX, Datenkommunikation
Ó Schenck Process GmbH, Darmstadt
die Konfiguration der Ethernet-Anschaltung (Festlegung der Eigenschaften und
Vergabe der Teilnehmeradressen),
die Betriebsart "FELDBUS": der Datenaustausch zwischen einem
Ethernet-Client und dem Controller per Modbus/TCP,
die Betriebsart "WEB-SERVER": Erstellung und Aufruf einer WEB-Seite,
Das Serviceprogramm MultiServer,
Hinweise zur Fehlersuche und Diagnose.
Der Anschluss erfolgt über einen RJ45-Stecker (DISOMAT
den 5-poligen Phönix-Stecker XE 3 und eine wasserdichte M12
Steckverbindung (DISOBOX
Der Server kann in der Betriebsart FELDBUS Daten mit bis zu 3 Clients
gleichzeitig austauschen. Kommt das Inbetriebnahme-Tool DISOPLAN zur
Anwendung, so kann es einen der drei möglichen Kanäle belegen, wenn die
Ankopplung über das Netzwerk erfolgt. Die Daten werden als
Modbus(RTU)/TCP-Pakete gesendet bzw. als solche von extern erwartet. Der
Funktionsumfang wird unten detaillierter beschrieben.
Mehrere einfach zu konfigurierende, dynamische WEB-Seiten zeigen beliebige
Prozesswerte des Controllers an. Die Werte werden standardmäßig im
XML-Format dargestellt. Über ein kundenspezifisches Stylesheet sind alle
gewünschten Darstellungsformen realisierbar. Für Browser, die keine
XML-Daten interpretieren können, kann optional eine Konvertierung in
Standard-HTML eingestellt werden.
Überwachung der Busschnittstelle
Einfache Parametrierung der Koppelbaugruppe über die Bedienoberfläche des
Grundgerätes oder DISOPLAN.
Das PC-Programm MultiServerTools unterstützt den Benutzer sowohl in der
Inbetriebnahmephase als auch im normalen WEB-SERVER-Betrieb.
).
(r)
BV -H2316DE/0609
B plus) bzw. über
(r)
83
