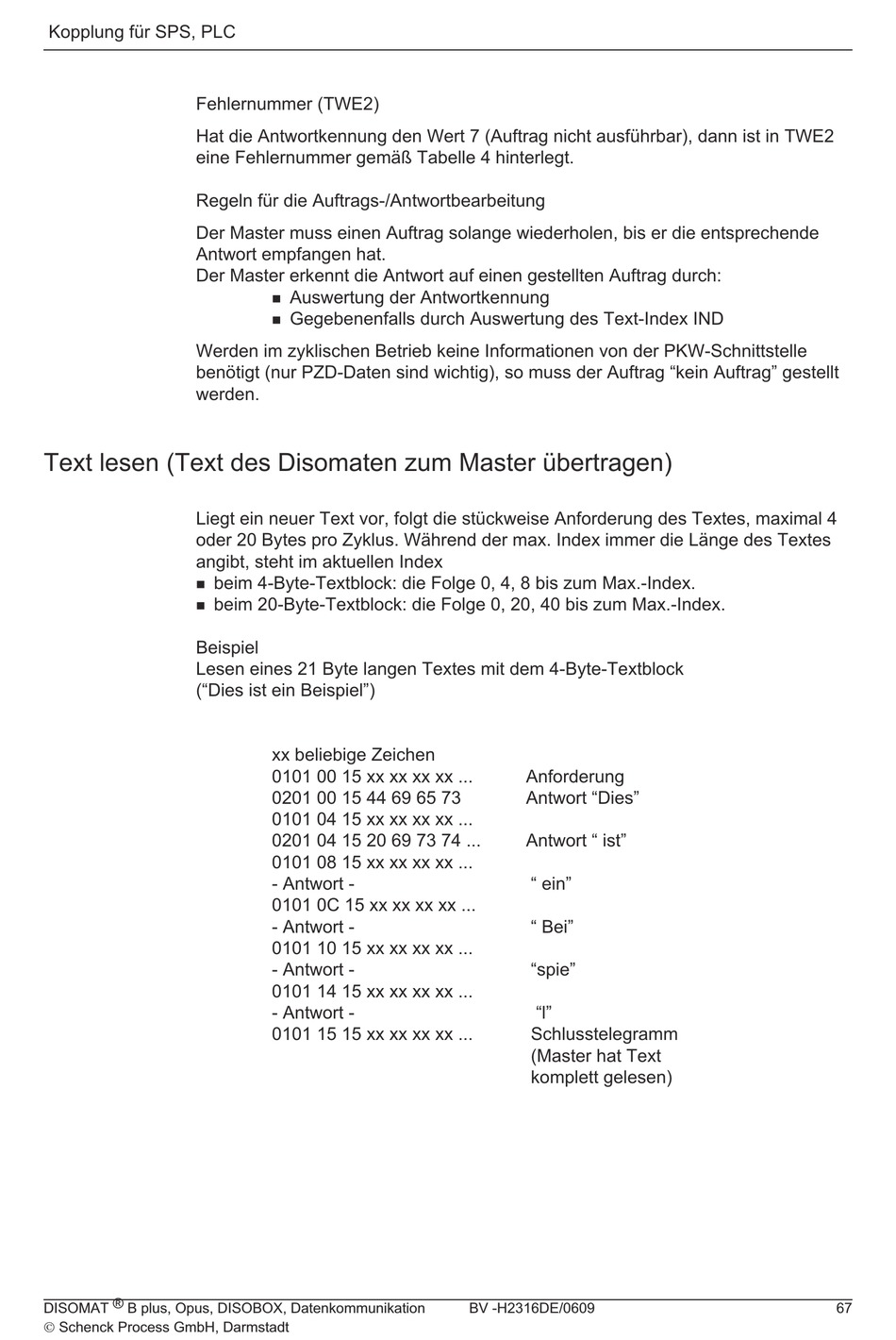

Kopplung für SPS, PLC
Fehlernummer (TWE2)
Hat die Antwortkennung den Wert 7 (Auftrag nicht ausführbar), dann ist in TWE2
eine Fehlernummer gemäß Tabelle 4 hinterlegt.
Regeln für die Auftrags-/Antwortbearbeitung
Der Master muss einen Auftrag solange wiederholen, bis er die entsprechende
Antwort empfangen hat.
Der Master erkennt die Antwort auf einen gestellten Auftrag durch:
Werden im zyklischen Betrieb keine Informationen von der PKW-Schnittstelle
benötigt (nur PZD-Daten sind wichtig), so muss der Auftrag "kein Auftrag" gestellt
werden.
Text lesen (Text des Disomaten zum Master übertragen)
Liegt ein neuer Text vor, folgt die stückweise Anforderung des Textes, maximal 4
oder 20 Bytes pro Zyklus. Während der max. Index immer die Länge des Textes
angibt, steht im aktuellen Index
n
n
Beispiel
Lesen eines 21 Byte langen Textes mit dem 4-Byte-Textblock
("Dies ist ein Beispiel")
DISOMAT ® B plus, Opus, DISOBOX, Datenkommunikation
Ó Schenck Process GmbH, Darmstadt
Auswertung der Antwortkennung
n
Gegebenenfalls durch Auswertung des Text-Index IND
n
beim 4-Byte-Textblock: die Folge 0, 4, 8 bis zum Max.-Index.
beim 20-Byte-Textblock: die Folge 0, 20, 40 bis zum Max.-Index.
xx beliebige Zeichen
0101 00 15 xx xx xx xx ...
0201 00 15 44 69 65 73
0101 04 15 xx xx xx xx ...
0201 04 15 20 69 73 74 ...
0101 08 15 xx xx xx xx ...
- Antwort -
0101 0C 15 xx xx xx xx ...
- Antwort -
0101 10 15 xx xx xx xx ...
- Antwort -
0101 14 15 xx xx xx xx ...
- Antwort -
0101 15 15 xx xx xx xx ...
Anforderung
Antwort "Dies"
Antwort " ist"
" ein"
" Bei"
"spie"
"l"
Schlusstelegramm
(Master hat Text
komplett gelesen)
BV -H2316DE/0609
67
