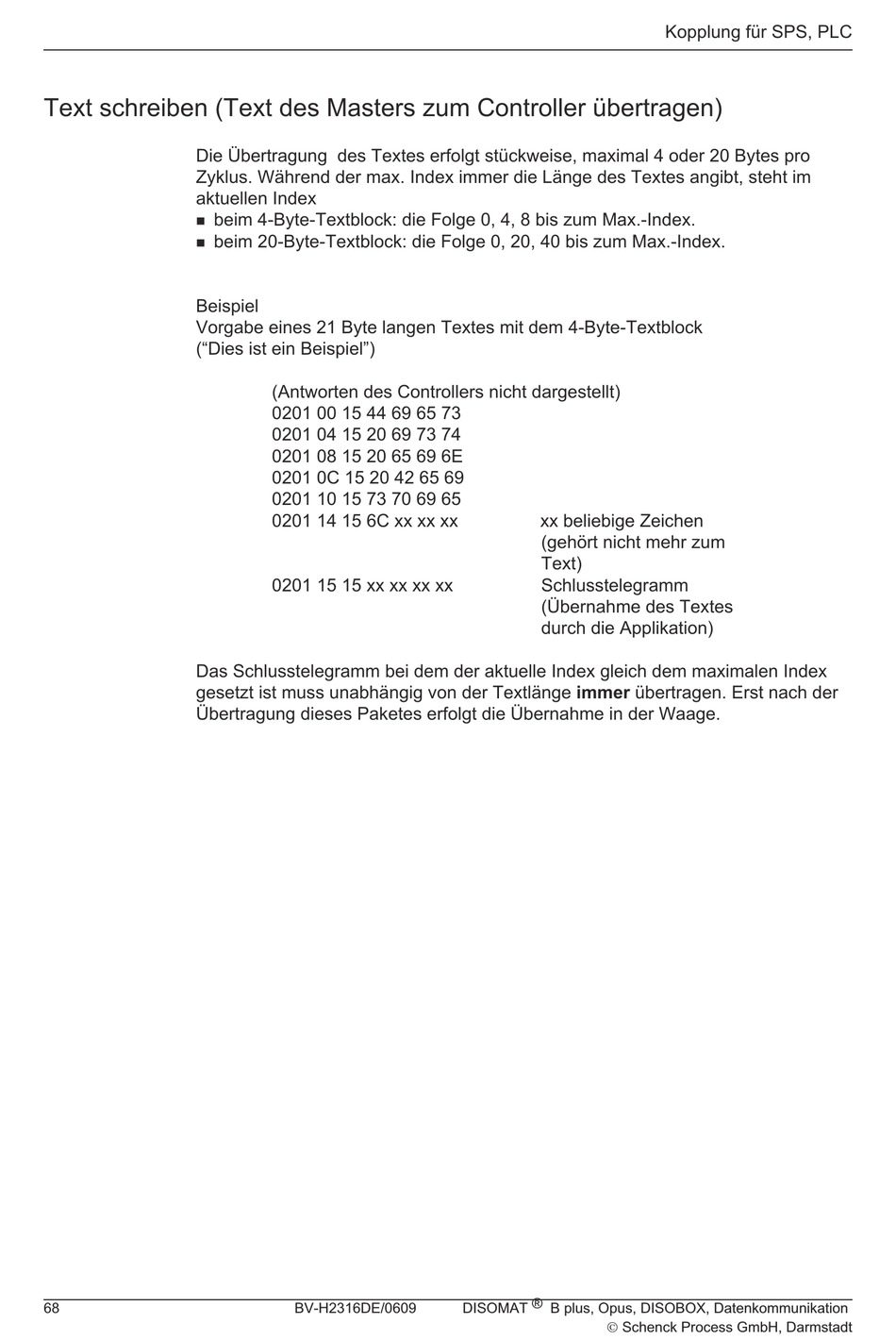

Text schreiben (Text des Masters zum Controller übertragen)
Die Übertragung des Textes erfolgt stückweise, maximal 4 oder 20 Bytes pro
Zyklus. Während der max. Index immer die Länge des Textes angibt, steht im
aktuellen Index
n
n
Beispiel
Vorgabe eines 21 Byte langen Textes mit dem 4-Byte-Textblock
("Dies ist ein Beispiel")
Das Schlusstelegramm bei dem der aktuelle Index gleich dem maximalen Index
gesetzt ist muss unabhängig von der Textlänge immer übertragen. Erst nach der
Übertragung dieses Paketes erfolgt die Übernahme in der Waage.
68
beim 4-Byte-Textblock: die Folge 0, 4, 8 bis zum Max.-Index.
beim 20-Byte-Textblock: die Folge 0, 20, 40 bis zum Max.-Index.
(Antworten des Controllers nicht dargestellt)
0201 00 15 44 69 65 73
0201 04 15 20 69 73 74
0201 08 15 20 65 69 6E
0201 0C 15 20 42 65 69
0201 10 15 73 70 69 65
0201 14 15 6C xx xx xx
0201 15 15 xx xx xx xx
BV-H2316DE/0609
xx beliebige Zeichen
(gehört nicht mehr zum
Text)
Schlusstelegramm
(Übernahme des Textes
durch die Applikation)
DISOMAT ® B plus, Opus, DISOBOX, Datenkommunikation
Ó Schenck Process GmbH, Darmstadt
Kopplung für SPS, PLC
