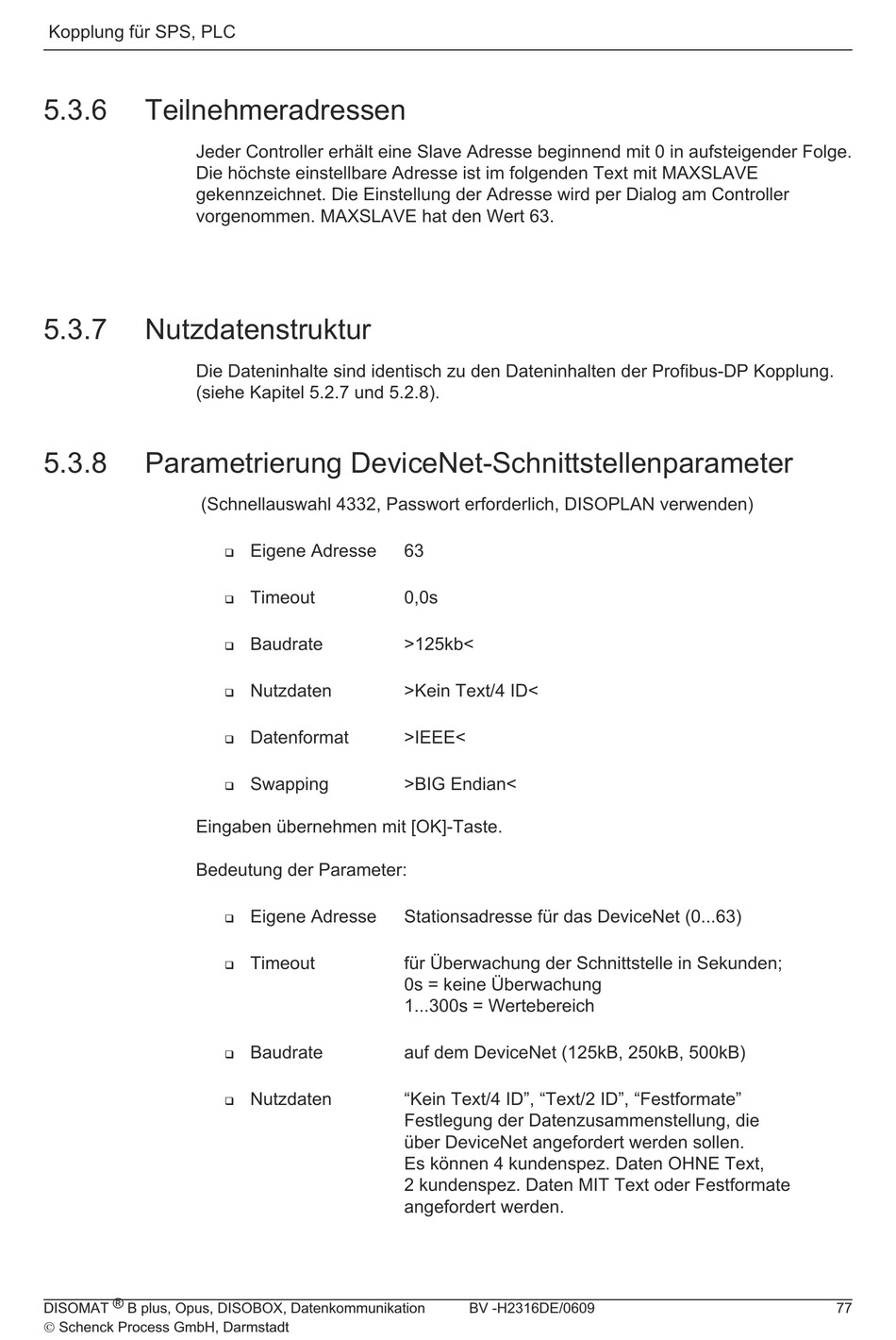

Kopplung für SPS, PLC
5.3.6
Teilnehmeradressen
Jeder Controller erhält eine Slave Adresse beginnend mit 0 in aufsteigender Folge.
Die höchste einstellbare Adresse ist im folgenden Text mit MAXSLAVE
gekennzeichnet. Die Einstellung der Adresse wird per Dialog am Controller
vorgenommen. MAXSLAVE hat den Wert 63.
5.3.7
Nutzdatenstruktur
Die Dateninhalte sind identisch zu den Dateninhalten der Profibus-DP Kopplung.
(siehe Kapitel 5.2.7 und 5.2.8).
5.3.8
Parametrierung DeviceNet-Schnittstellenparameter
(Schnellauswahl 4332, Passwort erforderlich, DISOPLAN verwenden)
Eingaben übernehmen mit [OK]-Taste.
Bedeutung der Parameter:
DISOMAT ® B plus, Opus, DISOBOX, Datenkommunikation
Ó Schenck Process GmbH, Darmstadt
Eigene Adresse
q
Timeout
q
Baudrate
q
Nutzdaten
q
Datenformat
q
Swapping
q
Eigene Adresse
q
Timeout
q
Baudrate
q
Nutzdaten
q
63
0,0s
>125kb<
>Kein Text/4 ID<
>IEEE<
>BIG Endian<
Stationsadresse für das DeviceNet (0...63)
für Überwachung der Schnittstelle in Sekunden;
0s = keine Überwachung
1...300s = Wertebereich
auf dem DeviceNet (125kB, 250kB, 500kB)
"Kein Text/4 ID", "Text/2 ID", "Festformate"
Festlegung der Datenzusammenstellung, die
über DeviceNet angefordert werden sollen.
Es können 4 kundenspez. Daten OHNE Text,
2 kundenspez. Daten MIT Text oder Festformate
angefordert werden.
BV -H2316DE/0609
77
