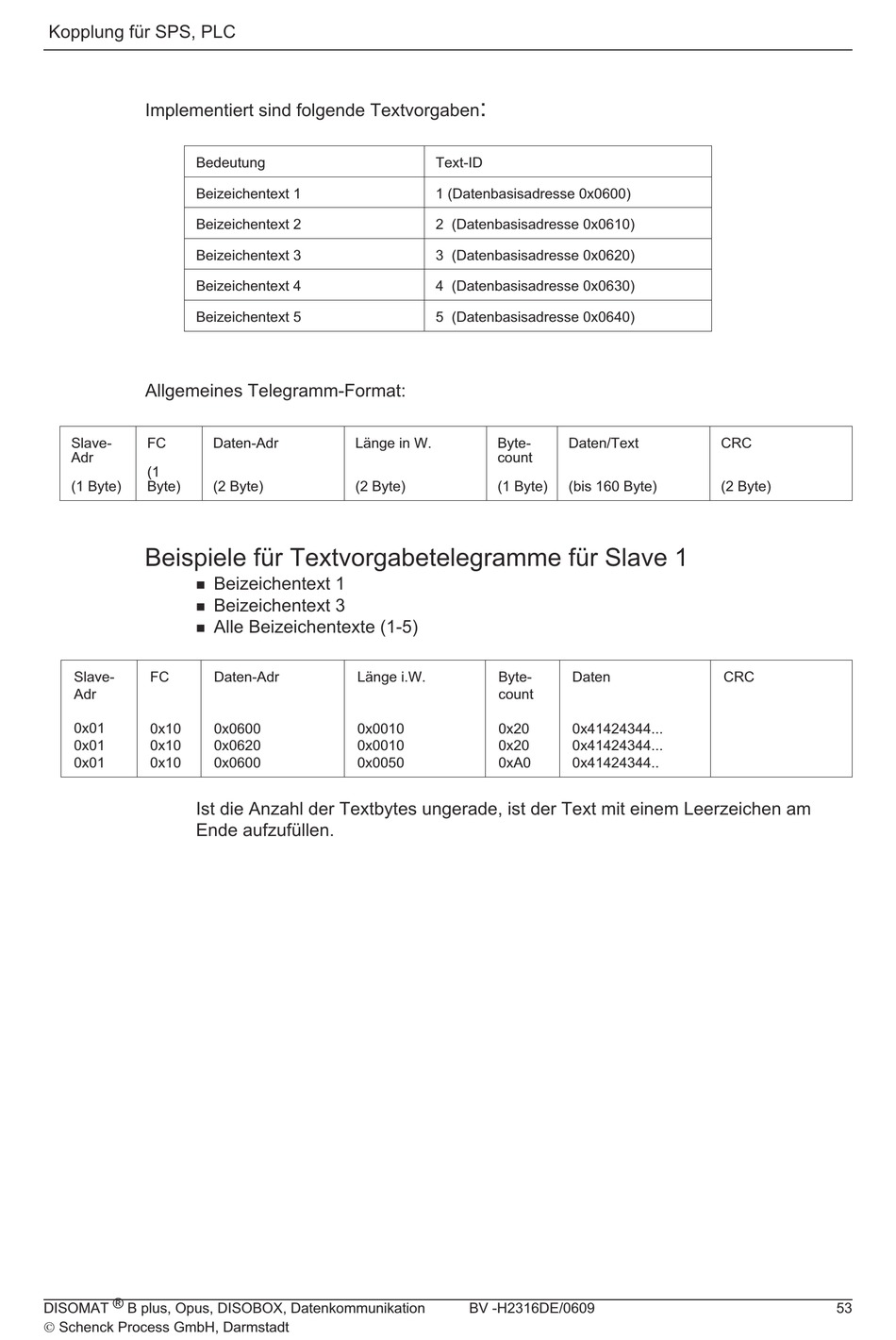

Kopplung für SPS, PLC
Implementiert sind folgende Textvorgaben
Bedeutung
Beizeichentext 1
Beizeichentext 2
Beizeichentext 3
Beizeichentext 4
Beizeichentext 5
Allgemeines Telegramm-Format:
Slave- FC
Adr
(1
(1 Byte) Byte)
Beispiele für Textvorgabetelegramme für Slave 1
n
n
n
Slave- FC
Adr
0x01 0x10
0x01 0x10
0x01 0x10
Ist die Anzahl der Textbytes ungerade, ist der Text mit einem Leerzeichen am
Ende aufzufüllen.
DISOMAT ® B plus, Opus, DISOBOX, Datenkommunikation
Ó Schenck Process GmbH, Darmstadt
Daten-Adr Länge in W.
(2 Byte) (2 Byte)
Beizeichentext 1
Beizeichentext 3
Alle Beizeichentexte (1-5)
Daten-Adr Länge i.W.
0x0600 0x0010
0x0620 0x0010
0x0600 0x0050
:
Text-ID
1 (Datenbasisadresse 0x0600)
2 (Datenbasisadresse 0x0610)
3 (Datenbasisadresse 0x0620)
4 (Datenbasisadresse 0x0630)
5 (Datenbasisadresse 0x0640)
Byte- Daten/Text
count
(1 Byte) (bis 160 Byte)
Byte- Daten
count
0x20 0x41424344...
0x20 0x41424344...
0xA0 0x41424344..
BV -H2316DE/0609
CRC
(2 Byte)
CRC
53
