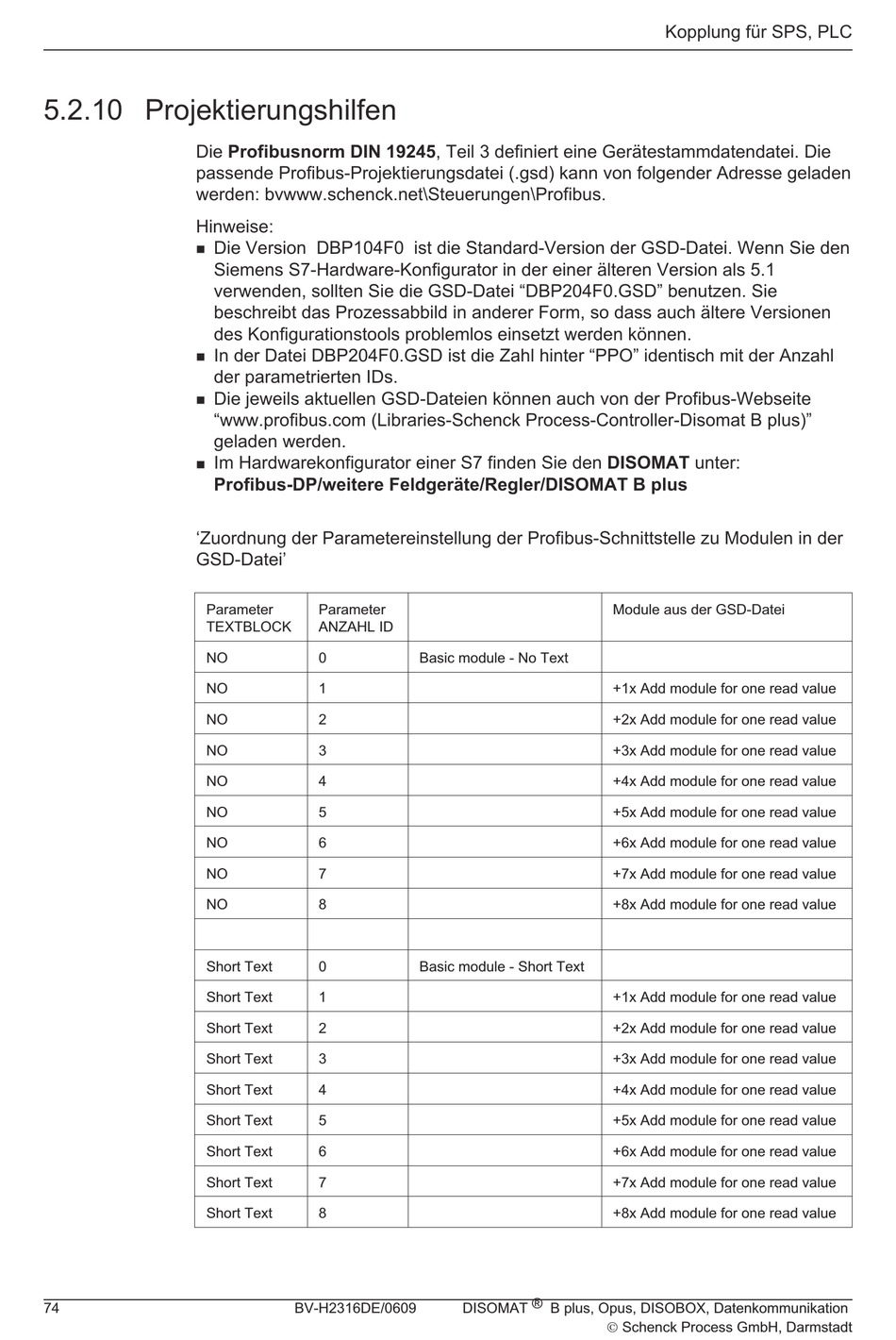

5.2.10 Projektierungshilfen

Die Profibusnorm DIN 19245, Teil 3 definiert eine Gerätestammdatendatei. Die
passende Profibus-Projektierungsdatei (.gsd) kann von folgender Adresse geladen
werden: bvwww.schenck.net\Steuerungen\Profibus.
Hinweise:
n
n
n
n
'Zuordnung der Parametereinstellung der Profibus-Schnittstelle zu Modulen in der
GSD-Datei'
Parameter
TEXTBLOCK
NO
NO
NO
NO
NO
NO
NO
NO
NO
Short Text
Short Text
Short Text
Short Text
Short Text
Short Text
Short Text
Short Text
Short Text
74
Die Version DBP104F0 ist die Standard-Version der GSD-Datei. Wenn Sie den
Siemens S7-Hardware-Konfigurator in der einer älteren Version als 5.1
verwenden, sollten Sie die GSD-Datei "DBP204F0.GSD" benutzen. Sie
beschreibt das Prozessabbild in anderer Form, so dass auch ältere Versionen
des Konfigurationstools problemlos einsetzt werden können.
In der Datei DBP204F0.GSD ist die Zahl hinter "PPO" identisch mit der Anzahl
der parametrierten IDs.
Die jeweils aktuellen GSD-Dateien können auch von der Profibus-Webseite
"www.profibus.com (Libraries-Schenck Process-Controller-Disomat B plus)"
geladen werden.
Im Hardwarekonfigurator einer S7 finden Sie den DISOMAT unter:
Profibus-DP/weitere Feldgeräte/Regler/DISOMAT B plus
Parameter
ANZAHL ID
0
1
2
3
4
5
6
7
8
0
1
2
3
4
5
6
7
8
BV-H2316DE/0609
Basic module - No Text
Basic module - Short Text
DISOMAT ® B plus, Opus, DISOBOX, Datenkommunikation
Kopplung für SPS, PLC
Module aus der GSD-Datei
+1x Add module for one read value
+2x Add module for one read value
+3x Add module for one read value
+4x Add module for one read value
+5x Add module for one read value
+6x Add module for one read value
+7x Add module for one read value
+8x Add module for one read value
+1x Add module for one read value
+2x Add module for one read value
+3x Add module for one read value
+4x Add module for one read value
+5x Add module for one read value
+6x Add module for one read value
+7x Add module for one read value
+8x Add module for one read value
