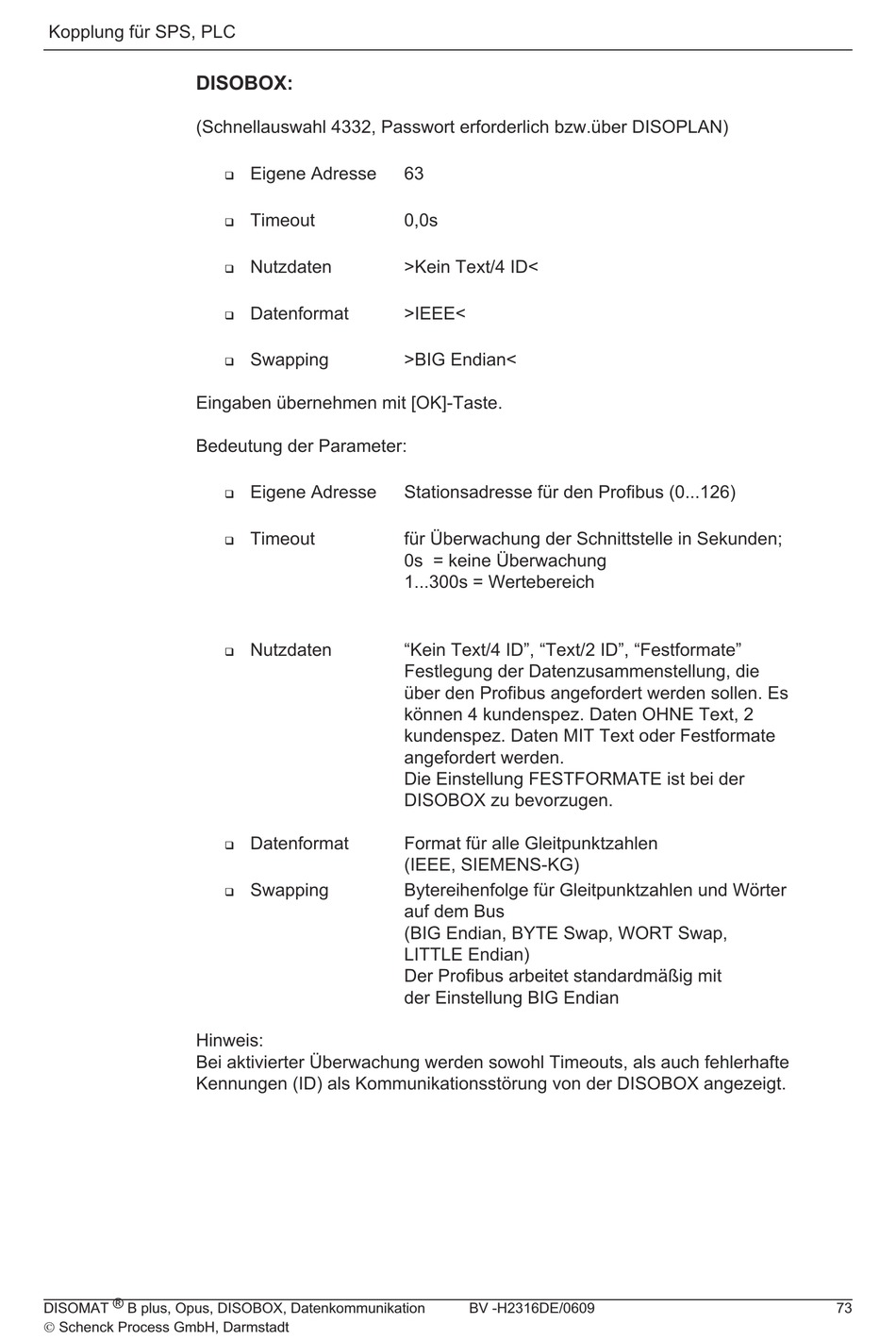

Kopplung für SPS, PLC
DISOBOX:
(Schnellauswahl 4332, Passwort erforderlich bzw.über DISOPLAN)
Eingaben übernehmen mit [OK]-Taste.
Bedeutung der Parameter:
Hinweis:
Bei aktivierter Überwachung werden sowohl Timeouts, als auch fehlerhafte
Kennungen (ID) als Kommunikationsstörung von der DISOBOX angezeigt.
DISOMAT ® B plus, Opus, DISOBOX, Datenkommunikation
Ó Schenck Process GmbH, Darmstadt
Eigene Adresse
q
Timeout
q
Nutzdaten
q
Datenformat
q
Swapping
q
Eigene Adresse
q
Timeout
q
Nutzdaten
q
Datenformat
q
Swapping
q
63
0,0s
>Kein Text/4 ID<
>IEEE<
>BIG Endian<
Stationsadresse für den Profibus (0...126)
für Überwachung der Schnittstelle in Sekunden;
0s = keine Überwachung
1...300s = Wertebereich
"Kein Text/4 ID", "Text/2 ID", "Festformate"
Festlegung der Datenzusammenstellung, die
über den Profibus angefordert werden sollen. Es
können 4 kundenspez. Daten OHNE Text, 2
kundenspez. Daten MIT Text oder Festformate
angefordert werden.
Die Einstellung FESTFORMATE ist bei der
DISOBOX zu bevorzugen.
Format für alle Gleitpunktzahlen
(IEEE, SIEMENS-KG)
Bytereihenfolge für Gleitpunktzahlen und Wörter
auf dem Bus
(BIG Endian, BYTE Swap, WORT Swap,
LITTLE Endian)
Der Profibus arbeitet standardmäßig mit
der Einstellung BIG Endian
BV -H2316DE/0609
