Ethernet-Kopplung
6.3.8

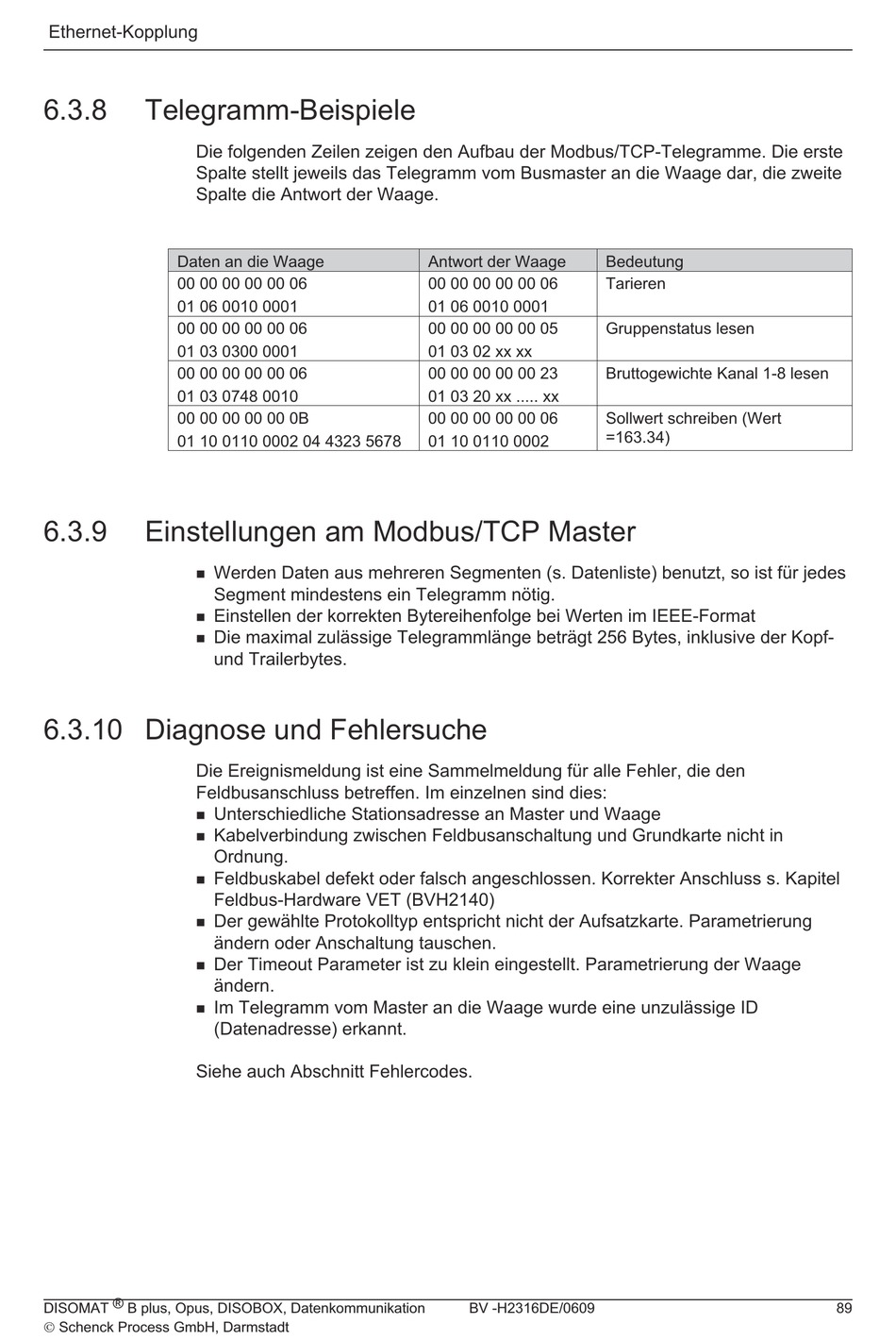

Telegramm-Beispiele
Die folgenden Zeilen zeigen den Aufbau der Modbus/TCP-Telegramme. Die erste
Spalte stellt jeweils das Telegramm vom Busmaster an die Waage dar, die zweite
Spalte die Antwort der Waage.
Daten an die Waage
00 00 00 00 00 06
01 06 0010 0001
00 00 00 00 00 06
01 03 0300 0001
00 00 00 00 00 06
01 03 0748 0010
00 00 00 00 00 0B
01 10 0110 0002 04 4323 5678
6.3.9
Einstellungen am Modbus/TCP Master
n
n
n
6.3.10 Diagnose und Fehlersuche
Die Ereignismeldung ist eine Sammelmeldung für alle Fehler, die den
Feldbusanschluss betreffen. Im einzelnen sind dies:
n
n
n
n
n
n
Siehe auch Abschnitt Fehlercodes.
DISOMAT ® B plus, Opus, DISOBOX, Datenkommunikation
Ó Schenck Process GmbH, Darmstadt
Werden Daten aus mehreren Segmenten (s. Datenliste) benutzt, so ist für jedes
Segment mindestens ein Telegramm nötig.
Einstellen der korrekten Bytereihenfolge bei Werten im IEEE-Format
Die maximal zulässige Telegrammlänge beträgt 256 Bytes, inklusive der Kopf-
und Trailerbytes.
Unterschiedliche Stationsadresse an Master und Waage
Kabelverbindung zwischen Feldbusanschaltung und Grundkarte nicht in
Ordnung.
Feldbuskabel defekt oder falsch angeschlossen. Korrekter Anschluss s. Kapitel
Feldbus-Hardware VET (BVH2140)
Der gewählte Protokolltyp entspricht nicht der Aufsatzkarte. Parametrierung
ändern oder Anschaltung tauschen.
Der Timeout Parameter ist zu klein eingestellt. Parametrierung der Waage
ändern.
Im Telegramm vom Master an die Waage wurde eine unzulässige ID
(Datenadresse) erkannt.
Antwort der Waage
00 00 00 00 00 06
01 06 0010 0001
00 00 00 00 00 05
01 03 02 xx xx
00 00 00 00 00 23
01 03 20 xx ..... xx
00 00 00 00 00 06
01 10 0110 0002
BV -H2316DE/0609
Bedeutung
Tarieren
Gruppenstatus lesen
Bruttogewichte Kanal 1-8 lesen
Sollwert schreiben (Wert
=163.34)
89
