3 Montage
14
3.2

Einbaubedingungen

3.2.1 Einbaumaße
Abmessungen und Einbaulängen von Messsensoren und Messumformer finden Sie auf
Seite 116 ff.
3.2.2

Einbauort

Eine richtige Messung ist nur bei gefüllter Rohrleitung möglich. Vermeiden Sie deshalb
folgende Einbauorte in der Rohrleitung:
x Keine Installation am höchsten Punkt der Leitung. Gefahr von Luftansammlungen!
x Keine Installation unmittelbar vor einem freiem Rohrauslauf in einer Fallleitung.

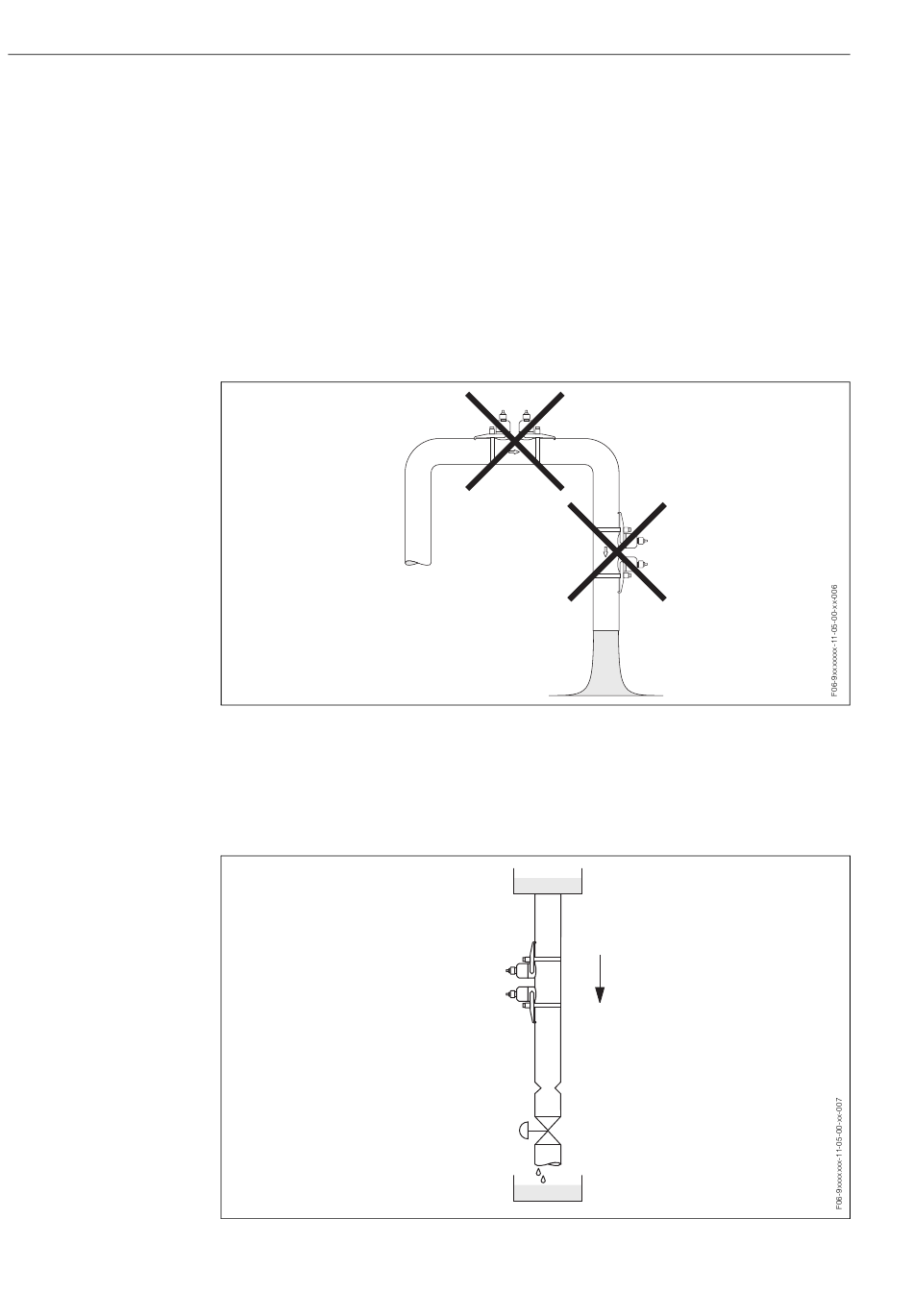

Abb. 4: Einbauort
Fallleitungen
Der nachfolgende Installationsvorschlag ermöglicht dennoch den Einbau in eine offene
Fallleitung. Rohrverengungen oder die Verwendung einer Blende mit kleinerem Quer-
schnitt als die Nennweite verhindern das Leerlaufen des Rohres während der Messung.
Abb. 5: Einbau in eine Fallleitung
1 = Vorratstank, 2 = Messsensoren, 3 = Blende, Rohrverengung, 4 = Ventil, 5 = Abfüllbehälter
PROline Prosonic Flow 90 PROFIBUS-PA
1
2
3
4
5
