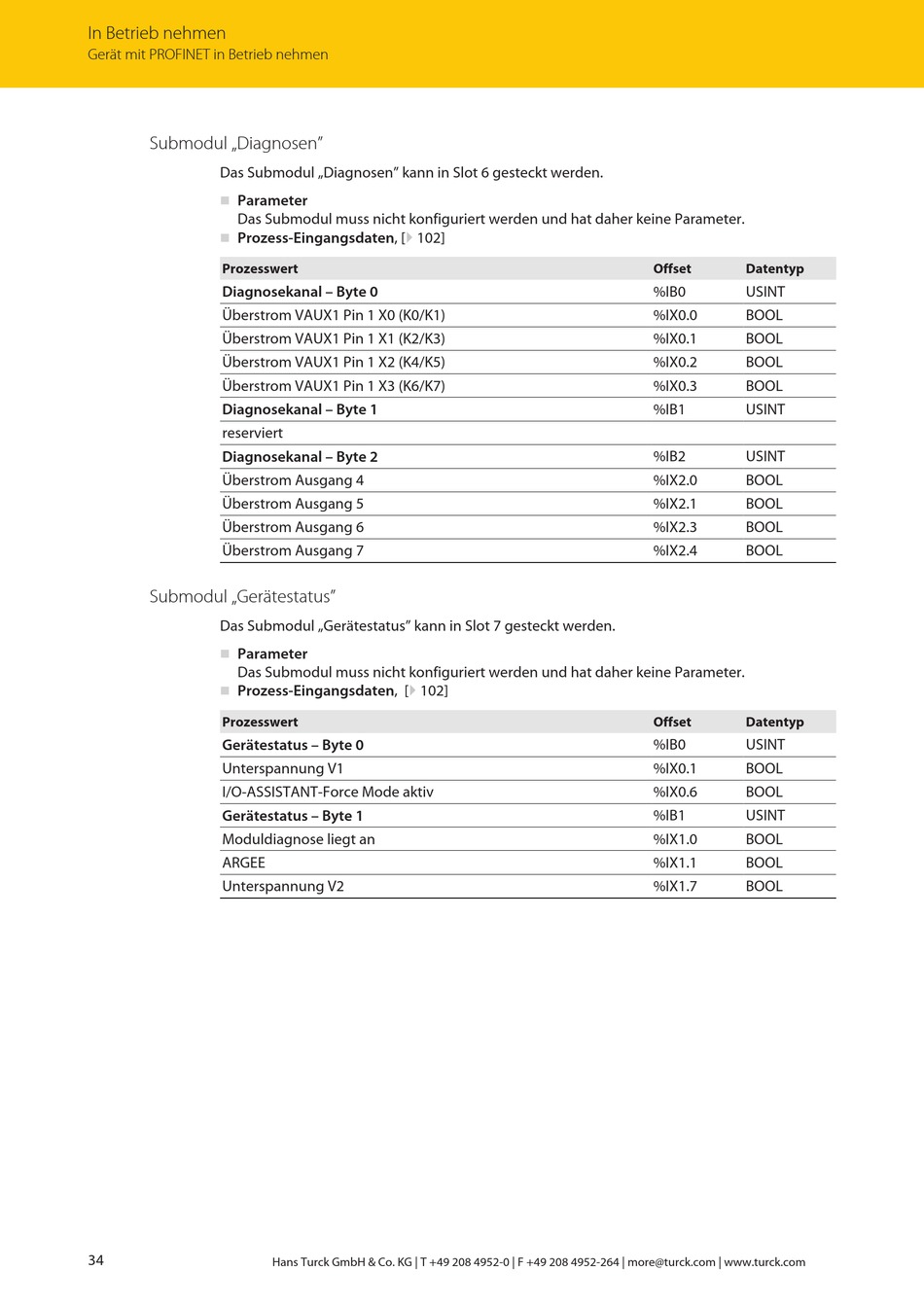

turck TBEN-LL-4RMC-4DIP-4DXP Betriebsanleitung Seite 34

In Betrieb nehmen
Gerät mit PROFINET in Betrieb nehmen
Submodul „Diagnosen"
Das Submodul „Diagnosen" kann in Slot 6 gesteckt werden.
Parameter
n
Das Submodul muss nicht konfiguriert werden und hat daher keine Parameter.
Prozess-Eingangsdaten, [} 102]
n
Prozesswert
Diagnosekanal – Byte 0
Überstrom VAUX1 Pin 1 X0 (K0/K1)
Überstrom VAUX1 Pin 1 X1 (K2/K3)
Überstrom VAUX1 Pin 1 X2 (K4/K5)
Überstrom VAUX1 Pin 1 X3 (K6/K7)
Diagnosekanal – Byte 1
reserviert
Diagnosekanal – Byte 2
Überstrom Ausgang 4
Überstrom Ausgang 5
Überstrom Ausgang 6
Überstrom Ausgang 7
Submodul „Gerätestatus"
Das Submodul „Gerätestatus" kann in Slot 7 gesteckt werden.
Parameter
n
Das Submodul muss nicht konfiguriert werden und hat daher keine Parameter.
n Prozess-Eingangsdaten, [} 102]
Prozesswert
Gerätestatus – Byte 0
Unterspannung V1
I/O-ASSISTANT-Force Mode aktiv
Gerätestatus – Byte 1
Moduldiagnose liegt an
ARGEE
Unterspannung V2
34
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Offset Datentyp
%IB0 USINT
%IX0.0 BOOL
%IX0.1 BOOL
%IX0.2 BOOL
%IX0.3 BOOL
%IB1 USINT
%IB2 USINT
%IX2.0 BOOL
%IX2.1 BOOL
%IX2.3 BOOL
%IX2.4 BOOL
Offset Datentyp
%IB0 USINT
%IX0.1 BOOL
%IX0.6 BOOL
%IB1 USINT
%IX1.0 BOOL
%IX1.1 BOOL
%IX1.7 BOOL
