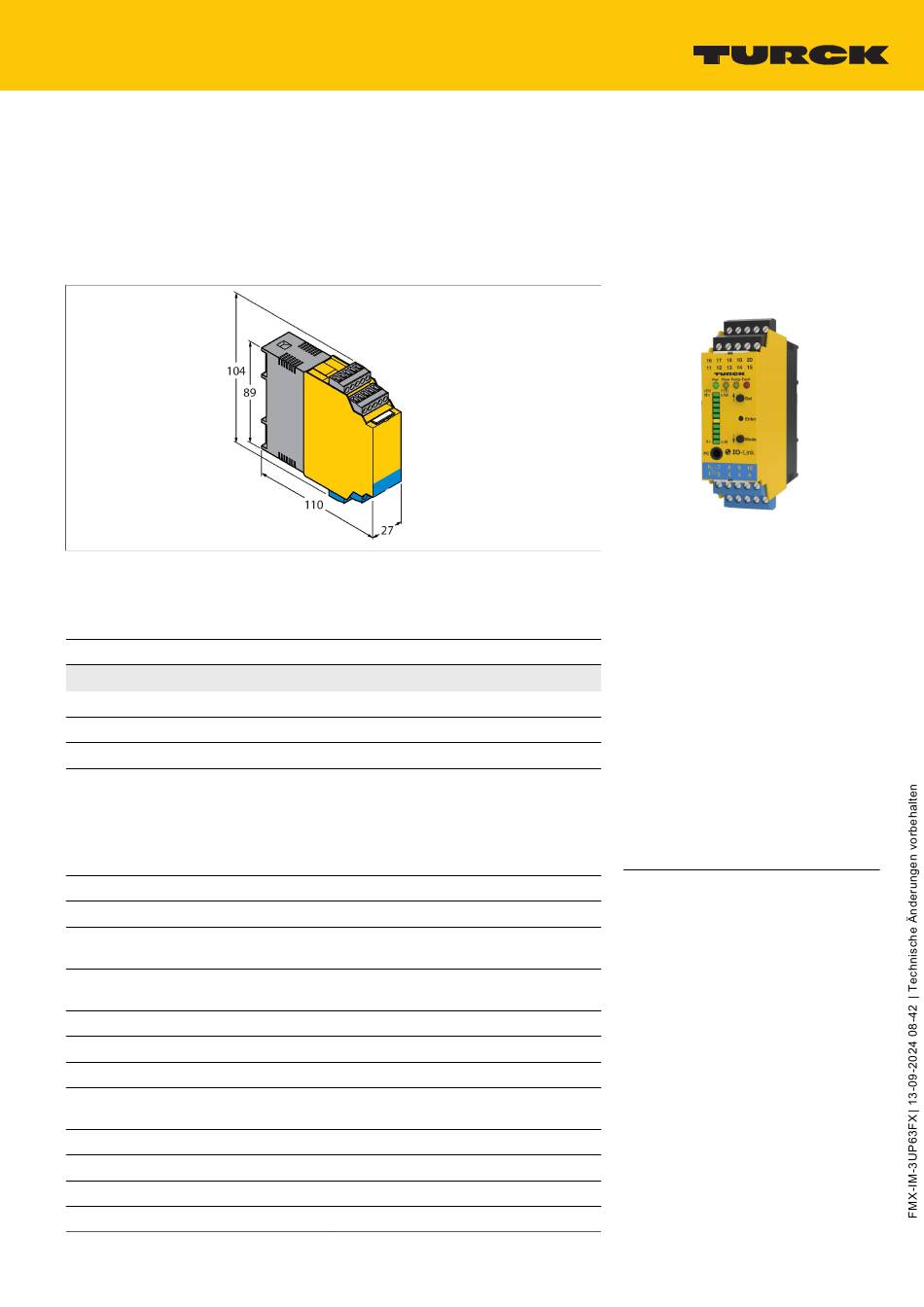

turck FMX-IM-3UP63FX Bedienungsanleitung

FMX-IM-3UP63FX
Auswerteeinheit – Für den Anschluss von Ex-
Strömungssensoren der Serie FP (NAEX)
IO-Link Device mit Transistorschaltausgängen
Technische Daten
Typ
Ident-No.
Elektrische Daten
Betriebsspannung U
B
Leistungsaufnahme
Leerlaufstrom I
0
Teachmodi
Strömungsgeschwindigkeit
Strömungsgeschwindigkeit
Medientemperatur
Wiederholgenauigkeit Strömungsge-
schwindigkeit
Wiederholgenauigkeit Medientemperatur
Messgenauigkeit Medientemperatur
Schaltpunkthysterese Medientemperatur
Eingangsfunktion
Sensorspannung
Sensorstrom
Sensorstrombegrenzung
Messfrequenz
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|5
FMX-IM-3UP63FX
100000822
20...30 VDC
< 12.6 W
≤ 63 mA
QuickTeach und Min-/Max Abgleich. Te-
achvorgänge inkl. DeltaFlow Überwa-
chung (Automatisches Freischalten der
Teachvorgänge erst mit dem Erreichen
einer hinreichend kleinen Änderung der
Strömungsgeschwindigkeit)
[%] nach Min-/Max Abgleich (permanent)
[%] nach QuickTeach (permanent)
[°C] während Drücken der Set-Taste
(temporär)
typisch ± 1 % (vom Messbereich)
typisch ± 1 K
typisch ± 7 K
2 K
Anschluss von Strömungssensoren (Ex
Sensoren der FP100/FP150 Serie!)
≤ 7 VDC
≤ 70 mA
ca. 110 mA
5 Hz (alle 200 ms mit Softwarefilterung)
Merkmale
■
Für Ex ia bzw. Ex ib Sensoren
■
Transistorausgänge für Strömung, Tempe-
ratur und Fehler
■
Schaltpunkteinstellung ohne Einlernen der
Strömungsgrenzen (QuickTeach)
■
LED Band zur Anzeige von Strömungsge-
schwindigkeit und Medientemperatur
■
Überwachung des Arbeits- und Anzeigebe-
reiches
■
Sensorseitige Drahtbruch- und Kurzschlus-
serkennung
■
Betrieb wahlweise im Standard IO oder IO-
Link Mode
■
Parametrierung via Touch Button und soft-
wareunterstützt via IO-Link
■
Zugehöriges Betriebsmittel [Ex ia Ga / Da]
■
Anschluss von Flow-Probes Zone 0 / 20
Funktionsprinzip
Mit dem externen Auswertegerät des
Typs FMX-IM-...FX können alle Ex-
Strömungssensoren der Serie FP...-...-NAEX-
... (Eintauchsensoren) betrieben werden.
Das Flow-Modul verfügt über vier Status
LEDs sowie über eine 10-Segment-LED
Bandanzeige zur visuellen Beobachtung
vor Ort. Zusätzlich stehen Software-
Diagnosemöglichkeiten wie bspw. das
Erkennen von sensorseitigen Drahtbrüchen
und Kurzschlüssen als auch das Überwachen
des Arbeits- und Anzeigebereiches für
die Strömungsgeschwindigkeit und die
Medientemperatur zur Verfügung.
Das Einlernen der Ober- und Untergrenze
des Strömungsbereiches erfolgt über den
implementierten Max/Min Teach Modus.
Optional lässt sich mittels Quick Teach
Funktion der Strömungs-Schaltpunkt
einstellen, ohne die Ober- und Untergrenze
des Strömungsbereiches einzulernen.
