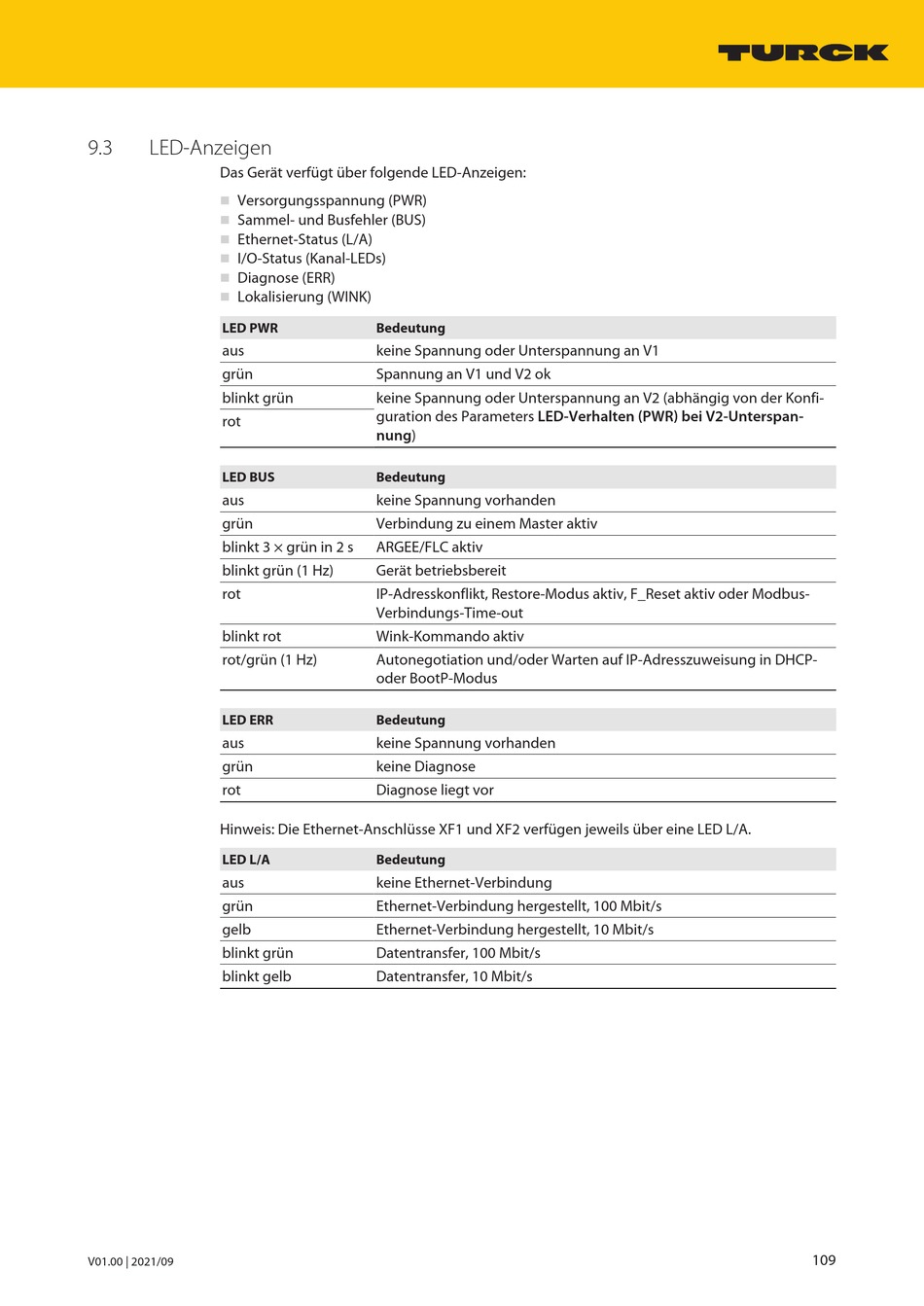

9.3
LED-Anzeigen
Das Gerät verfügt über folgende LED-Anzeigen:
Versorgungsspannung (PWR)
n
Sammel- und Busfehler (BUS)
n
Ethernet-Status (L/A)
n
I/O-Status (Kanal-LEDs)
n
n
Diagnose (ERR)
Lokalisierung (WINK)
n
LED PWR
aus
grün
blinkt grün
rot
LED BUS
aus
grün
blinkt 3 × grün in 2 s
blinkt grün (1 Hz)
rot
blinkt rot
rot/grün (1 Hz)
LED ERR
aus
grün
rot
Hinweis: Die Ethernet-Anschlüsse XF1 und XF2 verfügen jeweils über eine LED L/A.
LED L/A
aus
grün
gelb
blinkt grün
blinkt gelb
V01.00 | 2021/09
Bedeutung
keine Spannung oder Unterspannung an V1
Spannung an V1 und V2 ok
keine Spannung oder Unterspannung an V2 (abhängig von der Konfi-
guration des Parameters LED-Verhalten (PWR) bei V2-Unterspan-
nung)
Bedeutung
keine Spannung vorhanden
Verbindung zu einem Master aktiv
ARGEE/FLC aktiv
Gerät betriebsbereit
IP-Adresskonflikt, Restore-Modus aktiv, F_Reset aktiv oder Modbus-
Verbindungs-Time-out
Wink-Kommando aktiv
Autonegotiation und/oder Warten auf IP-Adresszuweisung in DHCP-
oder BootP-Modus
Bedeutung
keine Spannung vorhanden
keine Diagnose
Diagnose liegt vor
Bedeutung
keine Ethernet-Verbindung
Ethernet-Verbindung hergestellt, 100 Mbit/s
Ethernet-Verbindung hergestellt, 10 Mbit/s
Datentransfer, 100 Mbit/s
Datentransfer, 10 Mbit/s
109
