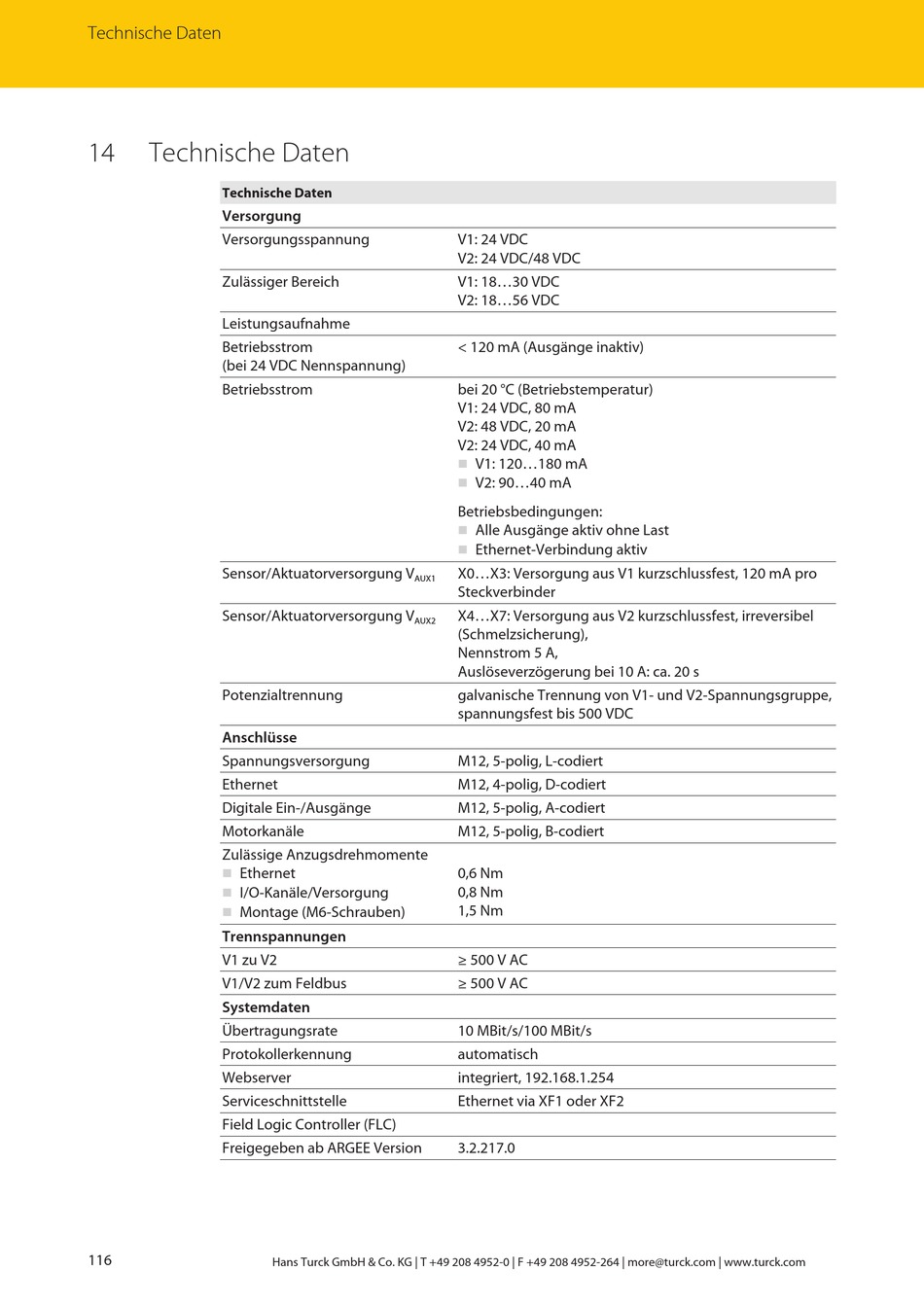

Technische Daten
14
Technische Daten
Technische Daten
Versorgung
Versorgungsspannung
Zulässiger Bereich
Leistungsaufnahme
Betriebsstrom
(bei 24 VDC Nennspannung)
Betriebsstrom
Sensor/Aktuatorversorgung V
Sensor/Aktuatorversorgung V
Potenzialtrennung
Anschlüsse
Spannungsversorgung
Ethernet
Digitale Ein-/Ausgänge
Motorkanäle
Zulässige Anzugsdrehmomente
Ethernet
n
I/O-Kanäle/Versorgung
n
Montage (M6-Schrauben)
n
Trennspannungen
V1 zu V2
V1/V2 zum Feldbus
Systemdaten
Übertragungsrate
Protokollerkennung
Webserver
Serviceschnittstelle
Field Logic Controller (FLC)
Freigegeben ab ARGEE Version
116
AUX1
AUX2
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
V1: 24 VDC
V2: 24 VDC/48 VDC
V1: 18...30 VDC
V2: 18...56 VDC
< 120 mA (Ausgänge inaktiv)
bei 20 °C (Betriebstemperatur)
V1: 24 VDC, 80 mA
V2: 48 VDC, 20 mA
V2: 24 VDC, 40 mA
V1: 120...180 mA
n
V2: 90...40 mA
n
Betriebsbedingungen:
Alle Ausgänge aktiv ohne Last
n
Ethernet-Verbindung aktiv
n
X0...X3: Versorgung aus V1 kurzschlussfest, 120 mA pro
Steckverbinder
X4...X7: Versorgung aus V2 kurzschlussfest, irreversibel
(Schmelzsicherung),
Nennstrom 5 A,
Auslöseverzögerung bei 10 A: ca. 20 s
galvanische Trennung von V1- und V2-Spannungsgruppe,
spannungsfest bis 500 VDC
M12, 5-polig, L-codiert
M12, 4-polig, D-codiert
M12, 5-polig, A-codiert
M12, 5-polig, B-codiert
0,6 Nm
0,8 Nm
1,5 Nm
≥ 500 V AC
≥ 500 V AC
10 MBit/s/100 MBit/s
automatisch
integriert, 192.168.1.254
Ethernet via XF1 oder XF2
