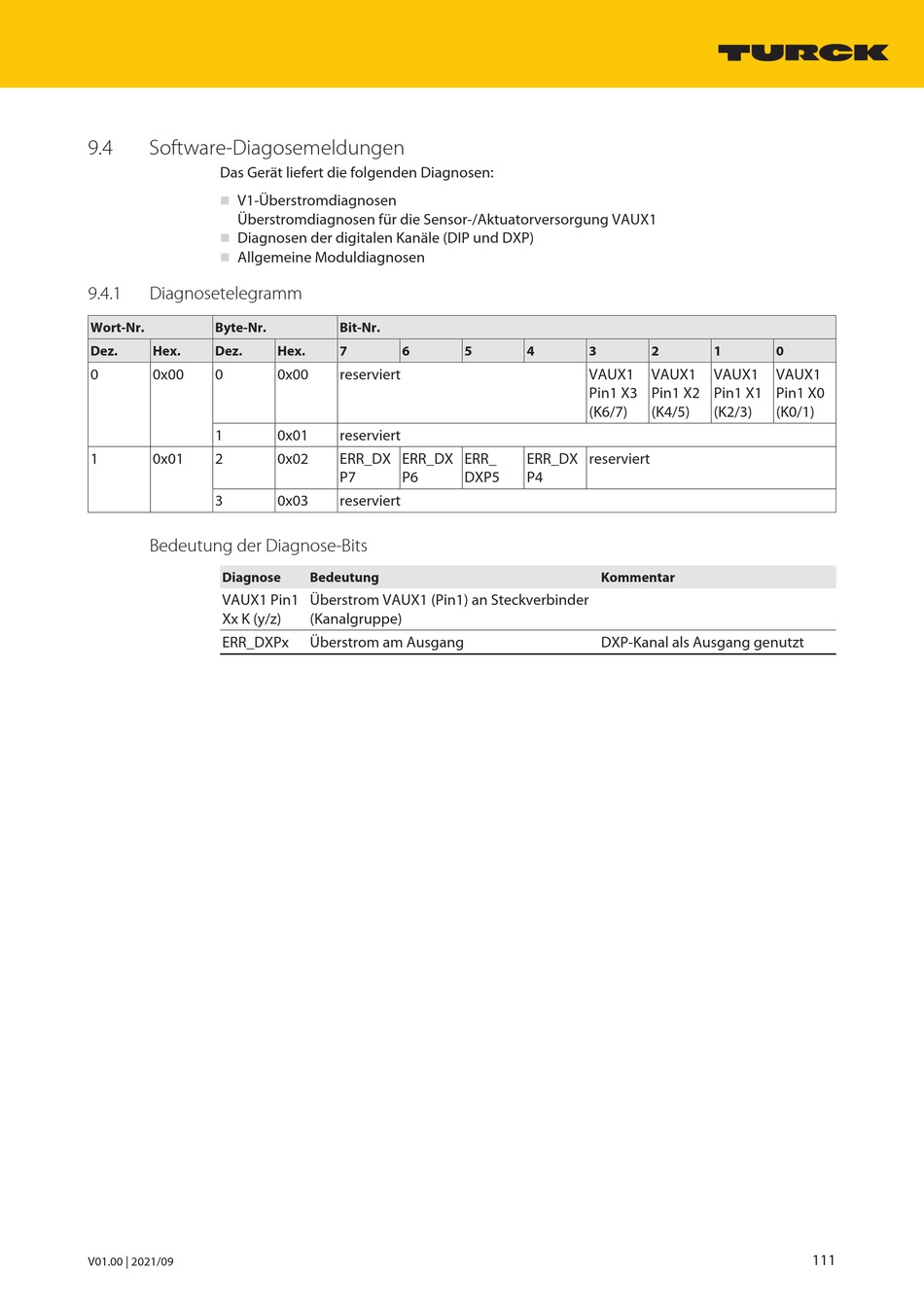

9.4
Software-Diagosemeldungen
Das Gerät liefert die folgenden Diagnosen:
V1-Überstromdiagnosen
n
Überstromdiagnosen für die Sensor-/Aktuatorversorgung VAUX1
Diagnosen der digitalen Kanäle (DIP und DXP)
n
Allgemeine Moduldiagnosen
n
9.4.1
Diagnosetelegramm
Wort-Nr.
Byte-Nr.
Dez.
Hex.
Dez.
0
0x00
0
1
1
0x01
2
3
Bedeutung der Diagnose-Bits
Diagnose
VAUX1 Pin1
Xx K (y/z)
ERR_DXPx
V01.00 | 2021/09
Bit-Nr.
Hex.
7
6
0x00
reserviert
0x01
reserviert
0x02
ERR_DX
ERR_DX
P7
P6
0x03
reserviert
Bedeutung
Überstrom VAUX1 (Pin1) an Steckverbinder
(Kanalgruppe)
Überstrom am Ausgang
5
4
3
VAUX1
Pin1 X3
(K6/7)
ERR_
ERR_DX
reserviert
DXP5
P4
Kommentar
DXP-Kanal als Ausgang genutzt
2
1
0
VAUX1
VAUX1
VAUX1
Pin1 X2
Pin1 X1
Pin1 X0
(K4/5)
(K2/3)
(K0/1)
111
