Digitale Sensoren und Aktuatoren anschließen
6.3
Digitale Sensoren und Aktuatoren anschließen
Zum Anschluss von digitalen Sensoren und Aktuatoren verfügt das Gerät über vier 5-polige,
A-codierte M12-Steckverbinder. Das max. Anzugsdrehmoment beträgt 0,8 Nm.

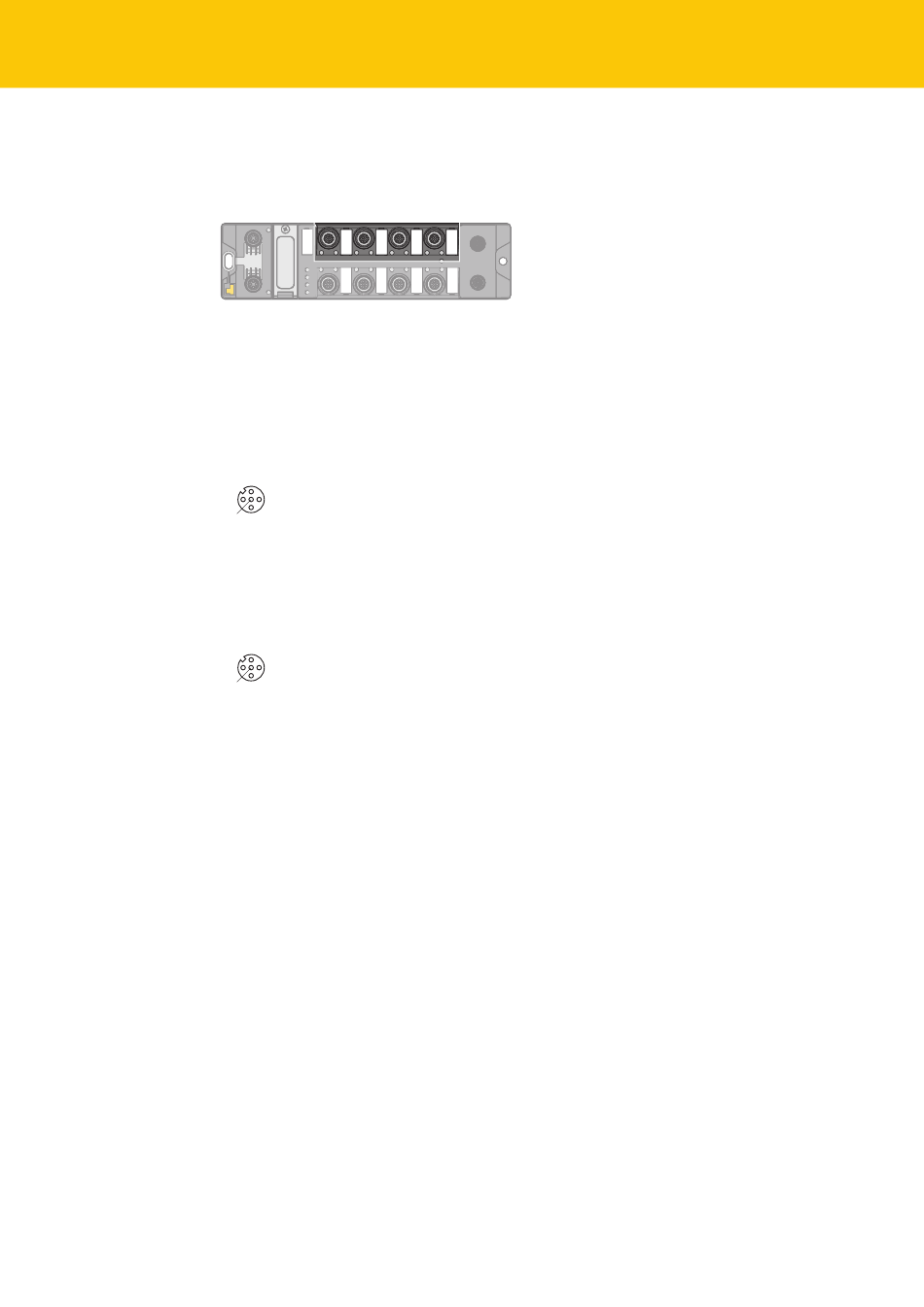

Abb. 12: M12-Steckverbinder zum Anschluss von digitalen Sensoren und Aktuatoren
X0...X1: Digitale Eingangskanäle (DIP) zum Anschluss digitaler Sensoren
X2...X3: universelle, digitale Kanäle (DXP) zum Anschluss digitaler Sensoren und Aktuatoren
„
Digitale Sensoren und Aktuatoren gemäß Pinbelegung an das Gerät anschließen.
v
2
1
5
4
X0...X1
Abb. 13: Anschlüsse für digitale Sensoren an X0...X1 – Pinbelegung
v
2
1
5
4
X2...X3
Abb. 14: Anschlüsse für digitale Sensoren und Aktuatoren an X2...X3 – Pinbelegung
22
1 = V
1
aux
2 = Signal In
3
3 = GND V1
4 = Signal In
5 = FE
1 = V
1
aux
2 = Signal In/Out
3
3 = GND V1
4 = Signal In/Out
5 = FE
