In Betrieb nehmen
Netzwerk-Einstellungen anpassen
7
In Betrieb nehmen
7.1
Netzwerk-Einstellungen anpassen
Die Netzwerk-Einstellungen lassen sich über drei dezimale Drehcodierschalter am Gerät, über
den Webserver oder über das Turck Service Tool anpassen.
7.1.1
Netzwerk-Einstellungen über Drehcodierschalter anpassen
Die Drehcodierschalter befinden sich gemeinsam mit dem Reset-Taster unter einem Service-
Fenster.

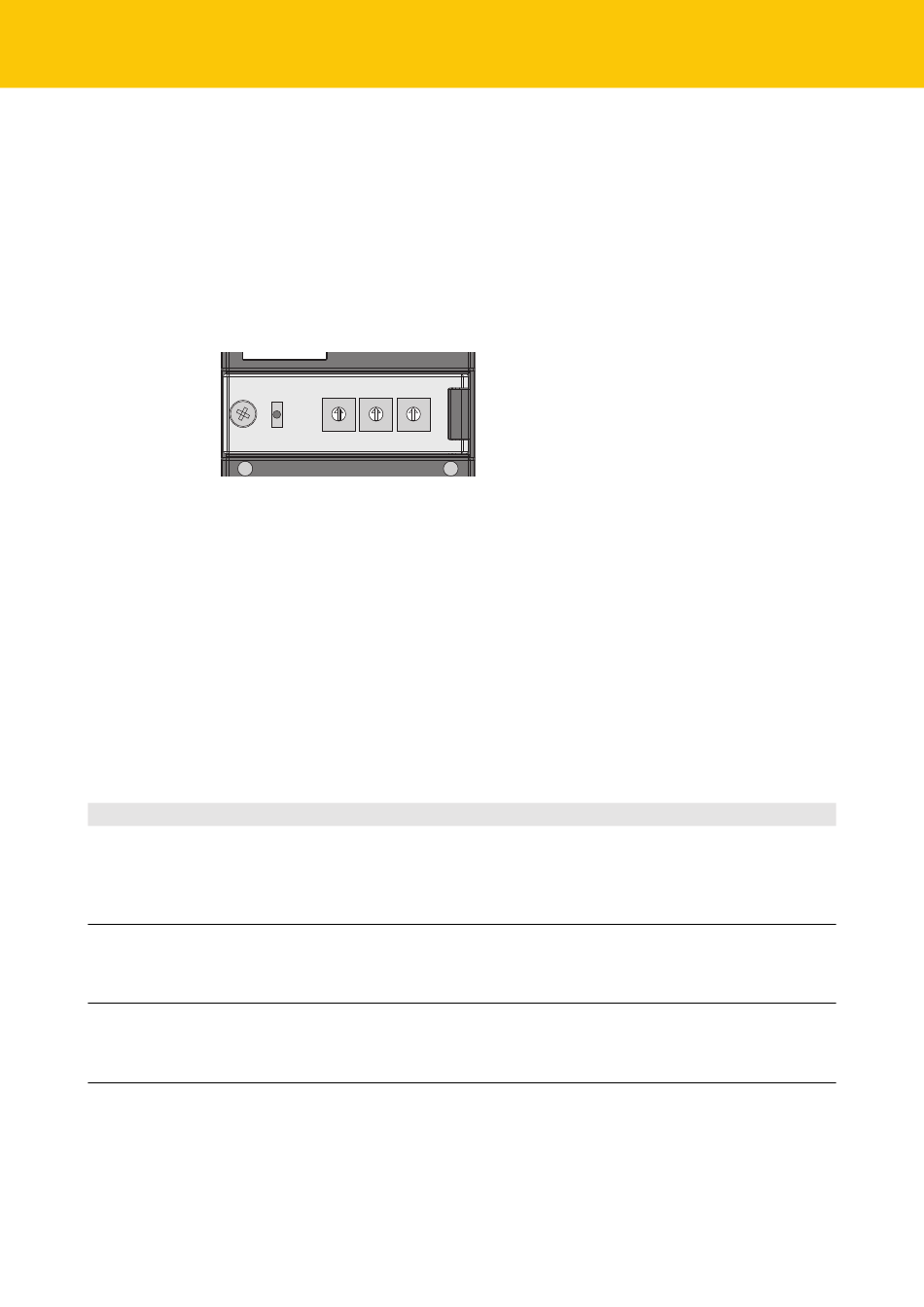

Abb. 17: Service-Fenster
„
Service-Fenster über den Schaltern öffnen.
„
Drehcodierschalter gemäß unten stehender Tabelle auf den gewünschten Modus einstel-
len.
„
Spannungsreset durchführen.
„
ACHTUNG! Bei geöffnetem Service-Fenster über den Drehcodierschaltern ist die Schutz-
art IP67 oder IP69K nicht gewährleistet. Geräteschäden durch eindringende Fremdkörper
oder Flüssigkeiten sind möglich. Service-Fenster über den Schaltern fest verschließen.
Schalterstellungen
Die Netzwerk-Einstellungen des Geräts sind abhängig vom gewählten Modus. Änderungen der
Einstellungen werden nach einem Spannungs-Reset aktiv.
Die Schalterstellungen 000 und 900 sind keine Betriebsmodi. Nach jedem Rücksetzen des Ge-
räts auf die Default-Werte ist das Einstellen eines Betriebsmodus notwendig.
Schalterstellung
Modus
000
Netzwerk-Reset
1...254
Rotary
300
BootP
24
0
0
0
1
1
1
9
9
9
8
2
8
2
8
2
7
3
7
3
7
3
6 5 4
6 5 4
6 5 4
x 100
x 10
x 1
Reset
Beschreibung
Der Netzwerk-Reset setzt die folgenden Netzwerk-Einstellungen auf die
Default-Werte zurück:
IP-Adresse: 192.168.1.254
Subnetzmaske: 255.255.255.0
Gateway: 192.168.1.1
Im Rotary-Modus (Static Rotary) wird das letzte Byte der IP-Adresse manu-
ell am Gerät eingestellt. Die weiteren Netzwerk-Einstellungen sind nicht-
flüchtig im Speicher des Geräts hinterlegt und können im Rotary-Modus
nicht verändert werden. Einstellbar sind Adressen von 1...254.
Im BootP-Modus werden die Netzwerk-Einstellungen automatisch von ei-
nem BootP-Server im Netzwerk zugewiesen. Die vom BootP-Server zuge-
wiesene Subnetzmaske und die Default-Gateway-Adresse werden nicht-
flüchtig im Speicher des Geräts hinterlegt.
