6
Anschließen
6.1
Gerät an Ethernet anschließen
Zum Anschluss an ein Ethernet-System verfügt das Gerät über einen integrierten Autocrossing-
Switch mit zwei 4-poligen M12-Ethernet-Steckverbindern. Das max. Anzugsdrehmoment be-
trägt 0,6 Nm.

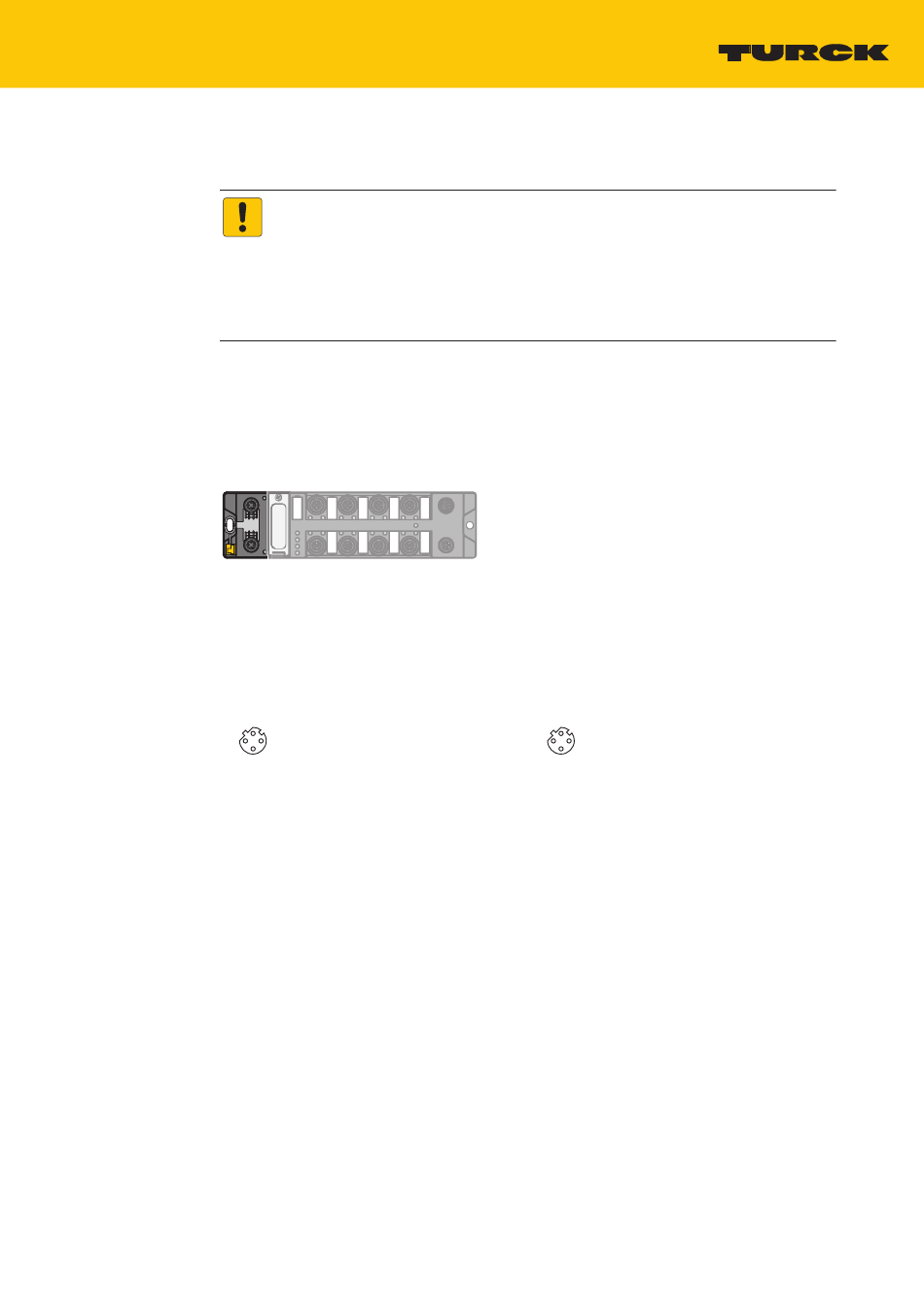

Abb. 8: M12-Ethernet-Steckverbinder
„
Gerät gemäß unten stehender Pinbelegung an Ethernet anschließen.
„
Nicht genutzte Steckplätze mit Blindstopfen verschließen.
v
2
1
4
XF1
Abb. 9: Pinbelegung Ethernet-Anschlüsse
6.1.1
QuickConnect- und Fast-Start-Up-Applikationen
„
In QuickConnect- und Fast-Start-Up-Applikationen keine Crossover-Kabel nutzen.
„
Ankommende Ethernet-Leitungen an XF1 anschließen.
„
Abgehende Ethernet-Leitungen an XF2 anschließen.
V01.00 | 2021/09
HINWEIS
Eindringen von Flüssigkeiten oder Fremdkörpern durch undichte Anschlüsse
Verlust der Schutzart IP65/IP67/IP69K, Geräteschäden möglich
„ M12-Steckverbinder mit einem Anzugsdrehmoment von 0,8 Nm anziehen.
„ Nur Zubehör verwenden, das die Schutzart gewährleistet.
„ Nicht verwendete Steckverbinder mit geeigneten Verschraub- oder Blindkappen
verschließen.
1 = TX
+
2 = RX
+
3
3 = TX
–
4 = RX
–
Flansch = FE
v
1 = RX
+
2
2 = TX
+
1
3
3 = RX
–
4 = TX
–
4
Flansch = FE
XF2
19
