Produktbeschreibung
Geräteübersicht
4
Produktbeschreibung
Die Geräte sind in einem vollvergossenen Kunststoffgehäuse in Schutzart IP65/IP67/IP69K aus-
geführt.
Der Motorrollen-Controller verfügt über vier B-codierte M12-Buchsen zur Ansteuerung von bis
zu vier 24-VDC- und 48-VDC-Motoren mit CANopen-Schnittstelle gemäß CANopen-Drives-Pro-
fil. Die Motor-Controller-Kanäle sind speziell für den Anschluss von Rollenmotoren ausgelegt,
die die CANopen-Drives-Modi 1 (Position), 3 (Velocity) und 6 (Homing) unterstützen (z. B. Inter-
roll RollerDrive EC5000 BI).
Das Gerät stellt an vier A-codierten M12-Buchsen insgesamt vier digitale Eingangskanäle und
vier universelle digitale DXP-Kanäle zum Anschluss digitaler Sensoren oder Aktuatoren zur Ver-
fügung. Die DXP-Kanäle können konfigurationslos als Eingänge oder Ausgänge verwendet
werden. Zum Anschluss an Ethernet stehen zwei D-codierte M12-Buchsen zur Verfügung.
Zum Anschluss der Versorgungsspannung sind 5-polige, L-codierte M12-Steckverbinder mit
gerätespezifischer Pinbelegung vorhanden [} 20].
Das Multiprotokoll-Gerät kann durch automatische Protokollerkennung ohne Eingriff des An-
wenders an den drei Ethernet-Protokollen PROFINET, EtherNet/IP und Modbus TCP betrieben
werden.
4.1
Geräteübersicht
30.2 [1.19]
Ø 6.4 [0.25]
60.4 [2.38]

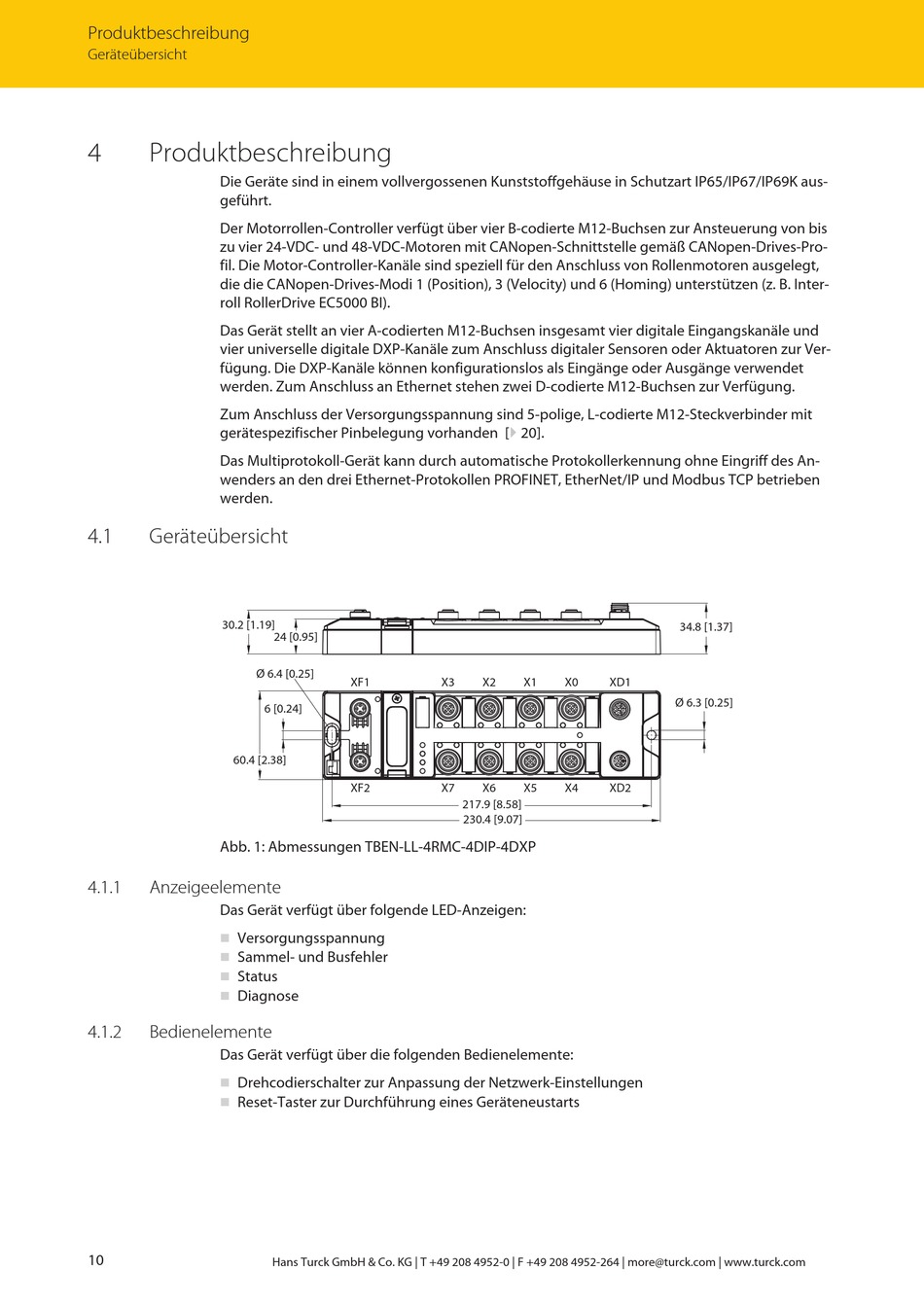

Abb. 1: Abmessungen TBEN-LL-4RMC-4DIP-4DXP
4.1.1
Anzeigeelemente
Das Gerät verfügt über folgende LED-Anzeigen:
Versorgungsspannung
n
Sammel- und Busfehler
n
Status
n
Diagnose
n
4.1.2
Bedienelemente
Das Gerät verfügt über die folgenden Bedienelemente:
Drehcodierschalter zur Anpassung der Netzwerk-Einstellungen
n
Reset-Taster zur Durchführung eines Geräteneustarts
n
10
24 [0.95]
XF1
6 [0.24]
XF2
