6.4
Motoren anschließen
Zum Anschluss von Motoren verfügt das Gerät über vier 5-polige, B-codierte M12-Buchsen. Das
max. Anzugsdrehmoment beträgt 0,8 Nm.

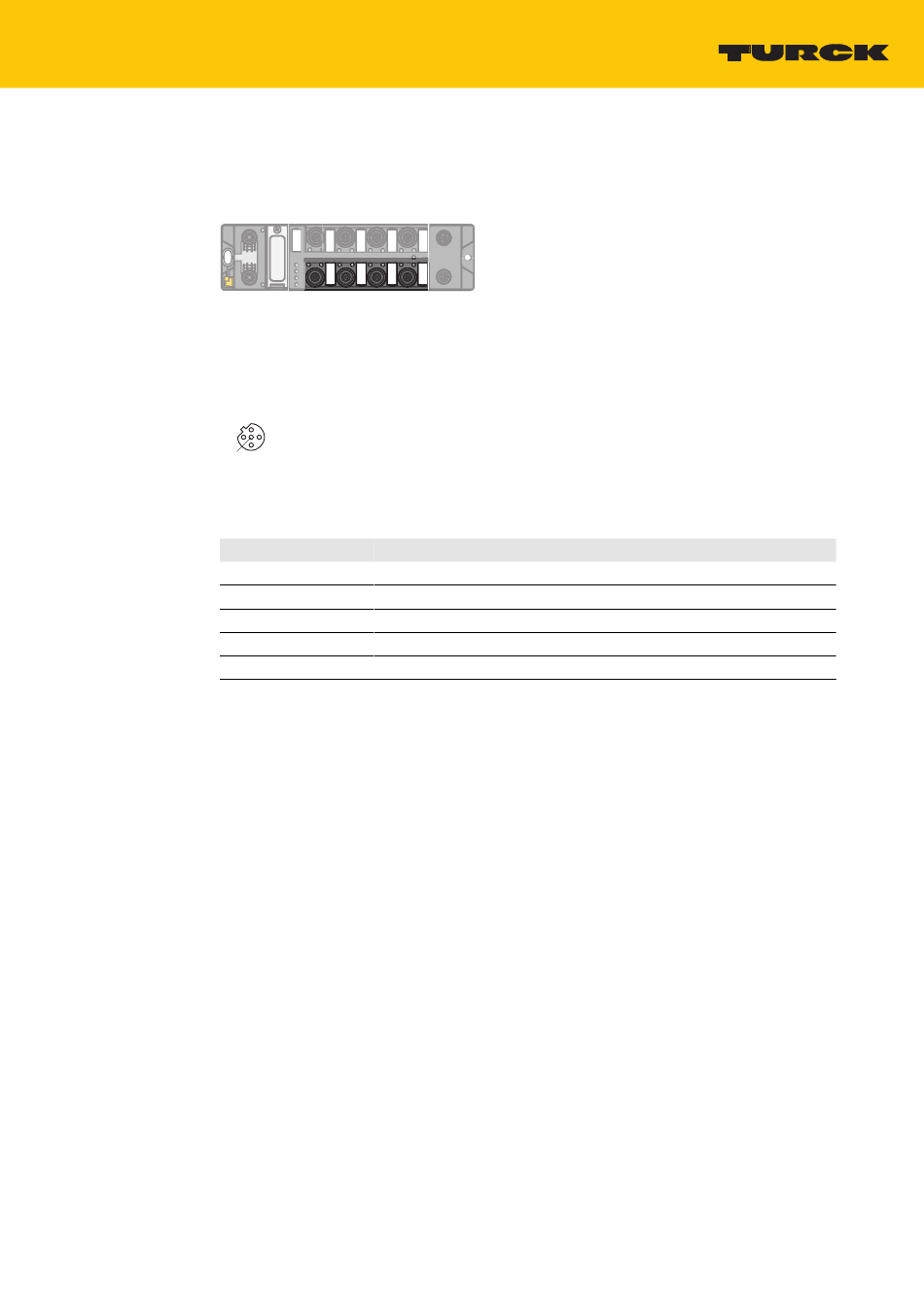

Abb. 15: M12-Steckverbinder zum Anschluss von Motoren
„
Motoren gemäß Pinbelegung an das Gerät anschließen.
v
2
1
5
4
X4...X7
Abb. 16: Pinbelegung der Steckplätze zur Rollenmotoransteuerung, X4...X7
Pin
1
2
3
4
5
V01.00 | 2021/09
3
Signal
Vaux2
CAN High
GND V2
CAN Low
GND V2
23
