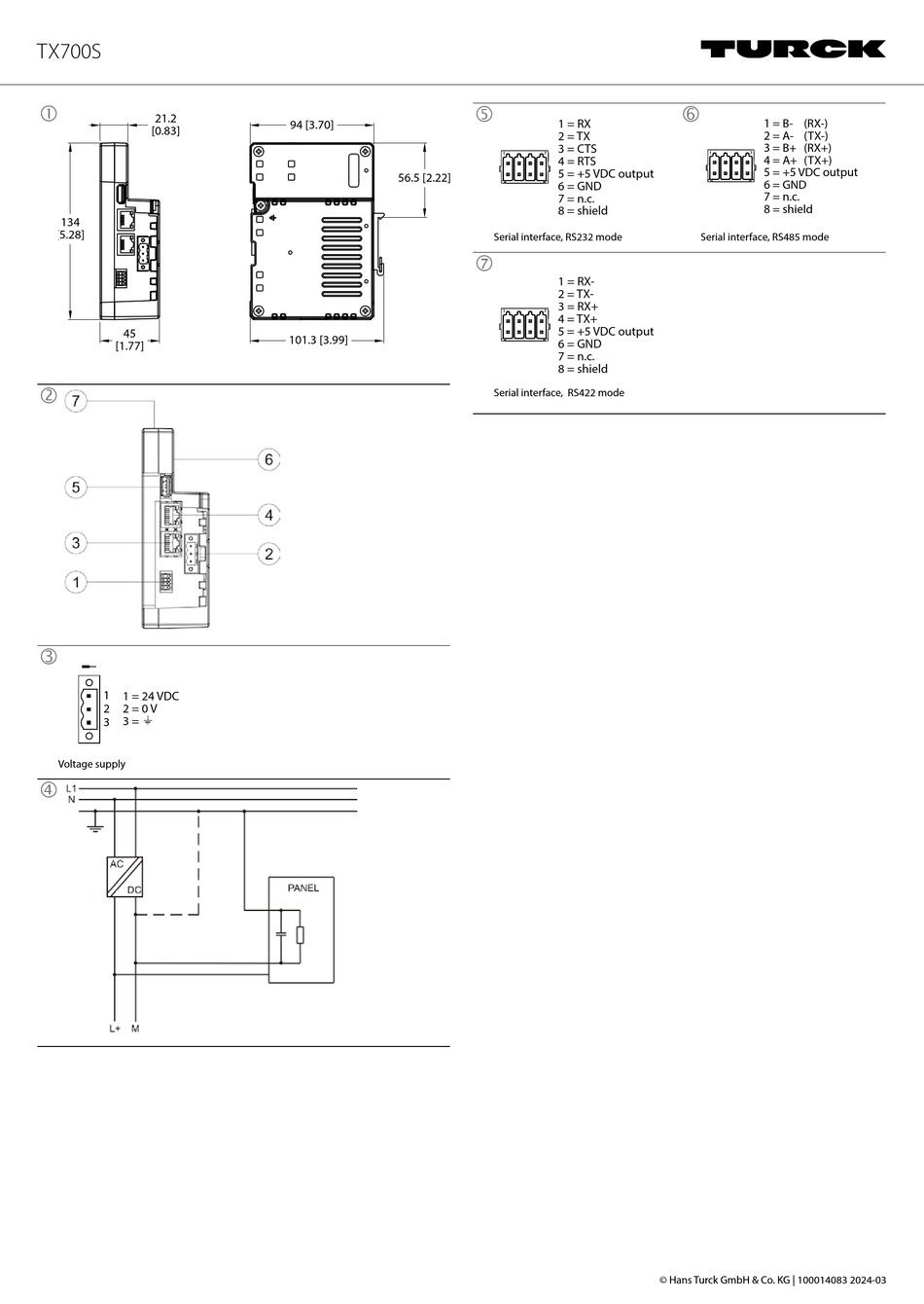

TX700S
21.2
[0.83]
134
[5.28]
45
[1.77]
1
1 = 24 VDC
2
2 = 0 V
3 =
3
Voltage supply
94 [3.70]
56.5 [2.22]
101.3 [3.99]
1 = RX
2 = TX
3 = CTS
1
7
4 = RTS
5 = +5 VDC output
6 = GND
2
8
7 = n.c.
8 = shield
Serial interface, RS232 mode
1 = RX-
2 = TX-
3 = RX+
1
7
4 = TX+
5 = +5 VDC output
6 = GND
2
8
7 = n.c.
8 = shield
Serial interface, RS422 mode
1 = B-
(RX-)
2 = A-
(TX-)
3 = B+
(RX+)
1
7
4 = A+
(TX+)
5 = +5 VDC output
6 = GND
2
8
7 = n.c.
8 = shield
Serial interface, RS485 mode
© Hans Turck GmbH & Co. KG | 100014083 2024-03
Inhaltsverzeichnis
Verwandte Anleitungen für turck TX700S
Inhaltszusammenfassung für turck TX700S
-
Seite 2: Eu Declaration Of Conformity
5…85 % RH, non condensing FM 7.3-12 11/2021 Protection class IP20 Hans Turck GmbH & Co. KG | Witzlebenstraße 7, 45472 Mülheim an der Ruhr, Germany | Tel. +49 208 4952-0 | Fax +49 208 4952-264 | more@turck.com | www.turck.com... -
Seite 3: Montieren
Serielle Geräte gemäß Abb. 5, Abb. 6 oder Abb. 7 anschließen. HINWEIS Bei Nutzung als RS485-Schnittstelle müssen Pin 1 und 2 sowie Pin 3 und 4 extern verbunden werden. © Hans Turck GmbH & Co. KG | 100014083 2024-03... -
Seite 4: In Betrieb Nehmen
Das Gerät und die Lithium-Batterie müssen fachgerecht entsorgt werden und gehören nicht in den normalen Hausmüll. Hans Turck GmbH & Co. KG | Witzlebenstraße 7, 45472 Mülheim an der Ruhr, Germany | Tel. +49 208 4952-0 | Fax +49 208 4952-264 | more@turck.com | www.turck.com...
